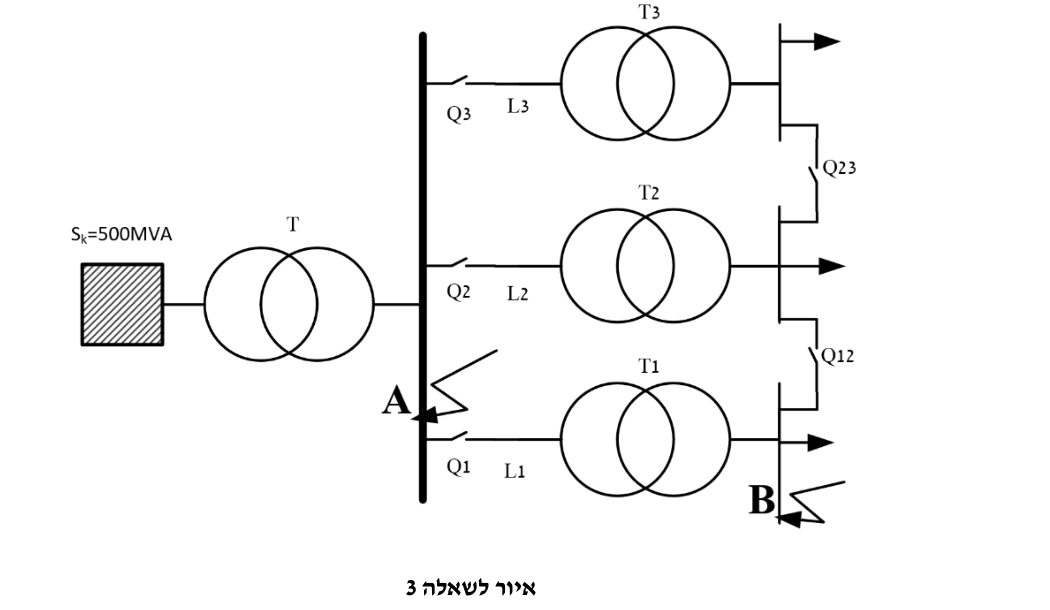

למתקן החשמל מגיע קו הזנה במתח גבוה משנאי הספק, במתקן יש שלושה שנאי חלוקה כאשר נתוני השנאים מפורטים בהמשך.
במשטר עבודה רגיל מתגים Q12 ו-Q23 פתוחים. במשטר עבודה רגיל מתגים Q1; Q2; Q3 סגורים.

שנאי T – מתח $161/22$ kV וקבוצת חיבורים Yd1, $U_{k . r} (%) = 15%$ , $U_{k . a} (%) = 2%$ , $S_{n} = 34 M V A$ . שנאי T1 – מתח $22/0.4$ kV וקבוצת חיבורים Dyn11, $U_{k . r} (%) = 6.2%$ , $U_{k . a} (%) = 1%$ , $S_{n} = 2 M V A$ . שנאי T2 – מתח $22/0.4$ kV וקבוצת חיבורים Dyn11, $U_{k . r} (%) = 5.2%$ , $U_{k . a} (%) = 1%$ , $S_{n} = 2 M V A$ . שנאי T3 – מתח $22/0.4$ kV וקבוצת חיבורים Dyn11, $U_{k . r} (%) = 6.6%$ , $U_{k . a} (%) = 1%$ , $S_{n} = 1.6 M V A$ .

קווי הזנה לשנאי החלוקה – $X_{L} = 0.1Ω/ k m$ , $R_{L} = 0.3Ω/ k m$ , $L 1 = L 2 = L 3 = 2 k m$ .

א. (5 נק') חשבו את זרם הקצר בפס הצבירה בנקודה A (כשהמתקן במשטר עבודה רגיל). ב. (5 נק') חשבו את זרם הקצר בפס הצבירה בנקודה B (כשהמתקן במשטר עבודה רגיל). ג. (5 נק') חשבו את זרם הקצר בפס הצבירה בנקודה B (כשמתג Q12 סגור). ד. (5 נק') יכולת העמידה של מתג Q12 היא לפי זרם של $25$ kA למשך שלוש שניות. זמן הפסקה של תקלה בפס צבירה $400$ V הוא שנייה וחצי ( $1.5 sec$ ). קבעו האם מצב של חיבור של שלושת השנאים במקביל מתאפשר. ה. (5 נק') נדרש לבצע טיפול תחזוקתי בחיבור הכבלים בצד המתח הגבוה של שנאי T2 (כשמתג Q1 סגור). ציינו אילו מתגים חייבים להיות פתוחים לביצוע העבודה.

Question

למתקן החשמל מגיע קו הזנה במתח גבוה משנאי הספק, במתקן יש שלושה שנאי חלוקה כאשר נתוני השנאים מפורטים בהמשך.

במשטר עבודה רגיל מתגים Q12 ו-Q23 פתוחים. במשטר עבודה רגיל מתגים Q1; Q2; Q3 סגורים.

שנאי T – מתח $161/22$ kV וקבוצת חיבורים Yd1, $U_{k . r} (%) = 15%$ , $U_{k . a} (%) = 2%$ , $S_{n} = 34 M V A$ . שנאי T1 – מתח $22/0.4$ kV וקבוצת חיבורים Dyn11, $U_{k . r} (%) = 6.2%$ , $U_{k . a} (%) = 1%$ , $S_{n} = 2 M V A$ . שנאי T2 – מתח $22/0.4$ kV וקבוצת חיבורים Dyn11, $U_{k . r} (%) = 5.2%$ , $U_{k . a} (%) = 1%$ , $S_{n} = 2 M V A$ . שנאי T3 – מתח $22/0.4$ kV וקבוצת חיבורים Dyn11, $U_{k . r} (%) = 6.6%$ , $U_{k . a} (%) = 1%$ , $S_{n} = 1.6 M V A$ .

קווי הזנה לשנאי החלוקה – $X_{L} = 0.1Ω/ k m$ , $R_{L} = 0.3Ω/ k m$ , $L 1 = L 2 = L 3 = 2 k m$ .

א. (5 נק') חשבו את זרם הקצר בפס הצבירה בנקודה A (כשהמתקן במשטר עבודה רגיל). ב. (5 נק') חשבו את זרם הקצר בפס הצבירה בנקודה B (כשהמתקן במשטר עבודה רגיל). ג. (5 נק') חשבו את זרם הקצר בפס הצבירה בנקודה B (כשמתג Q12 סגור). ד. (5 נק') יכולת העמידה של מתג Q12 היא לפי זרם של $25$ kA למשך שלוש שניות. זמן הפסקה של תקלה בפס צבירה $400$ V הוא שנייה וחצי ( $1.5 sec$ ). קבעו האם מצב של חיבור של שלושת השנאים במקביל מתאפשר. ה. (5 נק') נדרש לבצע טיפול תחזוקתי בחיבור הכבלים בצד המתח הגבוה של שנאי T2 (כשמתג Q1 סגור). ציינו אילו מתגים חייבים להיות פתוחים לביצוע העבודה.
