מתקן חשמלי מקבל הזנה תלת מופעית במתח $7.2$kV.
מחיר ההשקעה לבניית ההזנה למתקן ל- $1 k m$ אורך לפי:

$C_{עלות} = 1, 500 \cdot A [ש"ח / k m]$

$A$ – שטח החתך של המוליך בממ"ר.

מוליכי הרשת מאלומיניום. הניחו $ρ = \frac{1}{37} \frac{Ω \cdot m m ^{2}}{m}$ .

הריבית והפחת השנתיים בגין ההשקעה הכוללת מהווים $10%$ .

העלות הממוצעת של $1$ kWh במשק החשמל היא $0.6$ ש"ח.

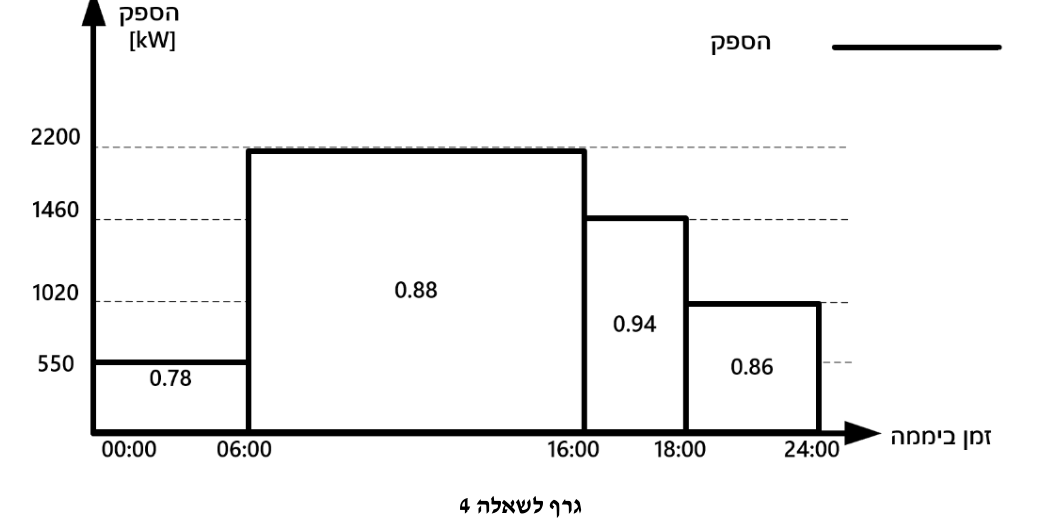

בגרף, עקומת העמסה יומית ומקדם ההספק של המתקן. הניחו שמקדם ההספק השראתי.

א. (5 נק') חשבו את ההספק המדומה המקסימלי של המפעל. ב. (5 נק') חשבו את האנרגיה היומית של המתקן החשמלי. ג. (5 נק') נדרש לתכנן סוללת קבלים כך שמקדם ההספק הממוצע יהיה $0.94$ . חשבו את הספק סוללת הקבלים. ד. (5 נק') חשבו מה יהיה ההספק המדומה המקסימלי של המפעל לאחר חיבור סוללת הקבלים. ה. (5 נק') חשבו את שטח החתך הכדאי מבחינה כלכלית של מוליך ההזנה למפעל לפי נוסחת קלווין (הניחו שמקדם ההספק בכל שעה עומד בדרישה של $0.94$ ).

Question

מתקן חשמלי מקבל הזנה תלת מופעית במתח $7.2$kV.

מחיר ההשקעה לבניית ההזנה למתקן ל- $1 k m$ אורך לפי:

$C_{עלות} = 1, 500 \cdot A [ש"ח / k m]$

$A$ – שטח החתך של המוליך בממ"ר.

מוליכי הרשת מאלומיניום. הניחו $ρ = \frac{1}{37} \frac{Ω \cdot m m ^{2}}{m}$ .

הריבית והפחת השנתיים בגין ההשקעה הכוללת מהווים $10%$ .

העלות הממוצעת של $1$ kWh במשק החשמל היא $0.6$ ש"ח.

בגרף, עקומת העמסה יומית ומקדם ההספק של המתקן. הניחו שמקדם ההספק השראתי.

א. (5 נק') חשבו את ההספק המדומה המקסימלי של המפעל. ב. (5 נק') חשבו את האנרגיה היומית של המתקן החשמלי. ג. (5 נק') נדרש לתכנן סוללת קבלים כך שמקדם ההספק הממוצע יהיה $0.94$ . חשבו את הספק סוללת הקבלים. ד. (5 נק') חשבו מה יהיה ההספק המדומה המקסימלי של המפעל לאחר חיבור סוללת הקבלים. ה. (5 נק') חשבו את שטח החתך הכדאי מבחינה כלכלית של מוליך ההזנה למפעל לפי נוסחת קלווין (הניחו שמקדם ההספק בכל שעה עומד בדרישה של $0.94$ ).
