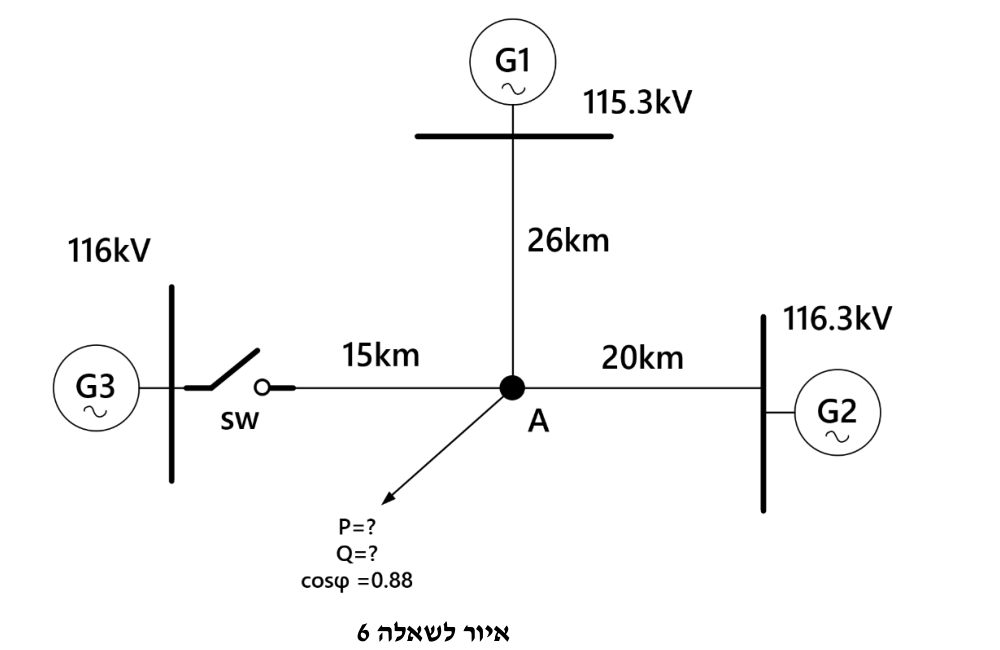

באיור לשאלה 6 נתונה רשת תלת מופעית. ההיגב ההשראתי של מוליכי הרשת הוא $0.1\Omega/km$. מתח הרשת הנקוב הוא $115$kV. מוליכי הרשת בעלי שטח חתך של $500$ ממ"ר מאלומיניום $\rho = \dfrac{1}{37}\dfrac{\Omega \cdot mm^2}{m}$, מתחים שנמדדו בפסי הצבירה רשומים באיור לשאלה 6.

א. (10 נק') הניחו שמתג SW פתוח. חשבו את ההספק המרבי כך שהמתח בנק' A לא יהיה נמוך ב-$4\%$ מהמתח הנקוב. ב. (10 נק') חשבו את הספקי הגנרטורים G1 ו-G2 (MW) בהנחה שמקדם העמסה של הגנרטור הוא $0.7$ ומפל המתח בנקודה A הוא $4\%$ מהמתח הנקוב. ג. (5 נק') קבעו האם חיבור של מפסק SW יאפשר צריכת הספק גבוהה יותר או נמוכה יותר בנקודה A בהתאם לדרישה בסעיף א'.
