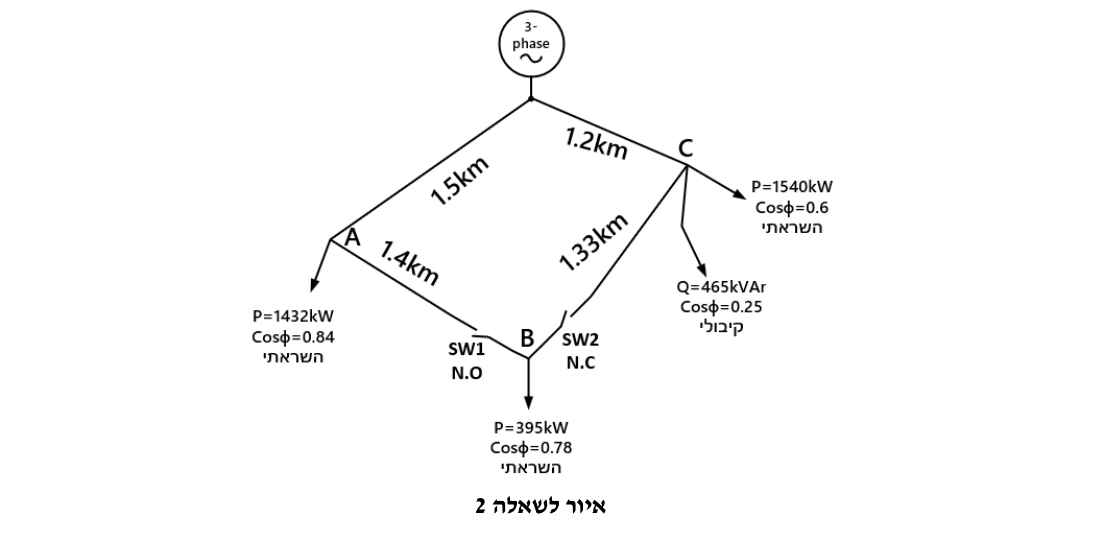

באיור לשאלה 2 נתונה רשת תלת מופעית במתח גבוה. ההיגב ההשראתי של מוליכי הרשת הוא $0.12\Omega/km$. מתח הרשת הנקוב הוא $3.6$kV.

הרשת אינה מאפשרת חיבור בו-זמני של מתגים SW1 ו-SW2. לפי החלטת המתכנן מתג SW1 נמצא במצב פתוח ומתג SW2 נמצא במצב סגור.

א. (5 נק') חשבו את ההספק בכל קטע וקטע. ב. (5 נק') חשבו וקבעו את שטח החתך האחיד (המסחרי) של מוליכי הרשת, אם ידוע שמגבלת מפלי המתח המקסימלית ברשת היא $5\%$ בלבד ואם ידוע שמוליכי הרשת עשויים אלומיניום $\rho =\frac{1}{34}\frac{\Omega \cdot m{m}^2}{m}$. ג. (5 נק') חשבו את הפסדי הרשת בקטע B-C. ד. (5 נק') קבעו האם החלטת המתכנן לגבי המתגים גורמת לחיסכון בחשמל? ה. (5 נק') אם רמת המתח שנבחרה הייתה $7.2$kV, מה היה החיסכון האנרגטי בהשוואה למצב הנתון (שימוש בשטח החתך שנקבע בסעיף ב')?
