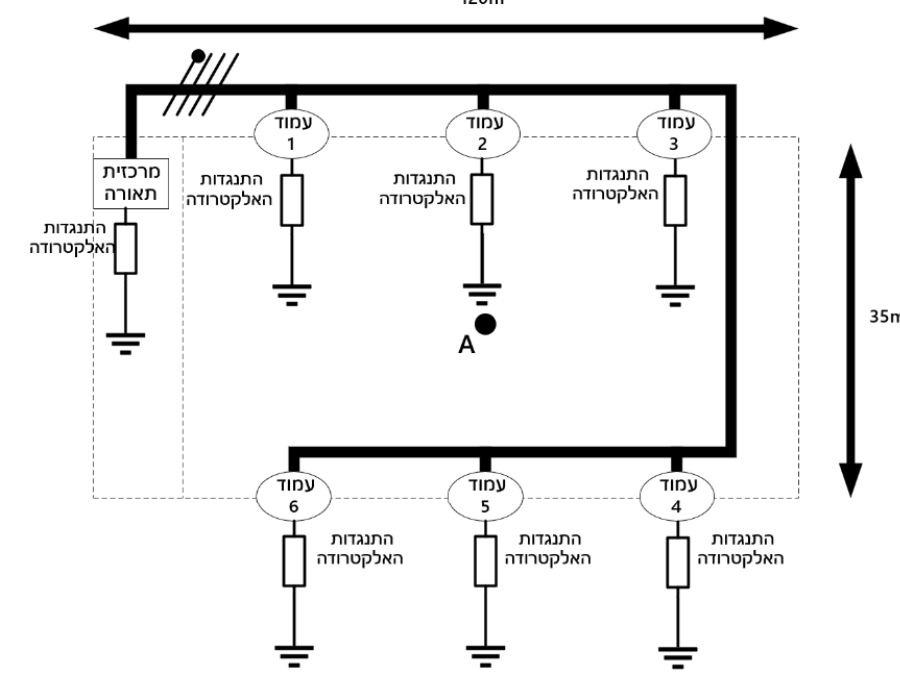

עמודי תאורה מתכתיים עליהם מותקנים גופי תאורה מסוג 1 פרוסים לאורכו של מגרש. בין כל עמוד לעמוד הסמוך (לאורך המגרש) המרחק הוא $40m$. מרכזיית התאורה מוזנת משנאי על עמוד, ואף היא במרחק של $40m$ מהעמוד הראשון.

העמודים מתנשאים לגובה של $15m$ ובראשם הותקן גוף תאורה ובו נורת LED בעלת יעילות אורית של $150$Lm/W. פיזור שטף האור היוצא מגוף התאורה מתואר כחצי עיגול בעוצמת אור של $7500$Cd.

למרכזיית התאורה יש אלקטרודת הארקה, התנגדות האלקטרודה ביחס למסת האדמה שנמדדה בקיץ הייתה $2\Omega$. לכל עמוד תאורה ישנה אלקטרודת הארקה שהתנגדות הממוצעת שלה שנמדדה בקיץ ביחס למסת האדמה של כל עמוד בנפרד, היא $1.5\Omega$.

ההזנה ממרכזיית התאורה היא בעלת שטח חתך אחיד לאורך העמודים בכבל בעל שטח חתך של $16m{m}^2$, מוליך נחושת (הזנח את היגב הכבל לכל אורכו), הכבל הוא בעל ארבעה מוליכים בלבד (אין מוליך הארקה בכבל).

א. (6 נק') חשבו את רמת ההארה בנקודה A (אמצע המגרש). ב. (6 נק') חשבו את הספק הנורה. ג. (3 נק') מהי שיטת ההגנה בפני חשמול בעמוד התאורה מספר 6? ד. (5 נק') מה ערכה של לולאת התקלה כלפי הארקה בעמוד התאורה מספר 6. ה. (5 נק') בודק החשמל טוען שאפשר לחבר את אלקטרודות הארקה של עמודי התאורה יחדיו. חשבו את ערך לולאת התקלה במקרה זה בעמוד מספר 6.
