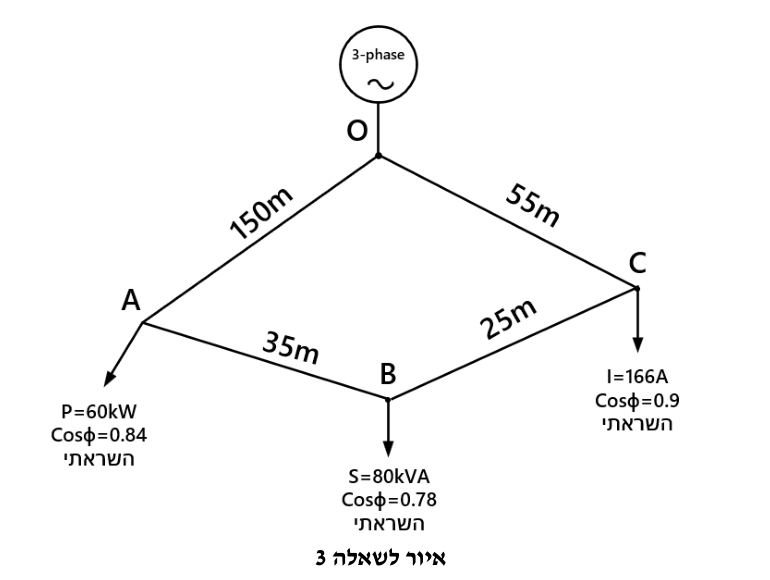

באיור לשאלה נתונה רשת תלת מופעית עילית במתח נמוך. ההיגב ההשראתי של מוליכי הרשת זניח. מתח הרשת הנקוב הוא $400V$. רשת מוזנת ממקור הזנה בודד, ידוע שמוליכי הרשת מנחושת הם בעלי התנגדות סגולית של $\rho = \frac{1}{58}\,\frac{\Omega\cdot mm^2}{m}$.

א. (7 נק') חשבו את הזרם בכל קטע וקטע. ב. (6 נק') חשבו וקבעו את שטח החתך האחיד (המסחרי) של מוליכי הרשת, אם ידוע שמגבלת הפסדי הספק הרשת המקסימלית היא $1.5\%$ בלבד. ג. (6 נק') באיזו נקודה המתח הוא המתח המזערי, מהו את ערכו של מתח זה? ד. (6 נק') הניחו ששטחי החתך שהותקנו גדולים ב-$30\%$ משטח החתך שנבחר בסעיף ב'.

כיצד יושפעו הפסדי ההספק של הרשת? (הביעו את השינוי באחוזים)
