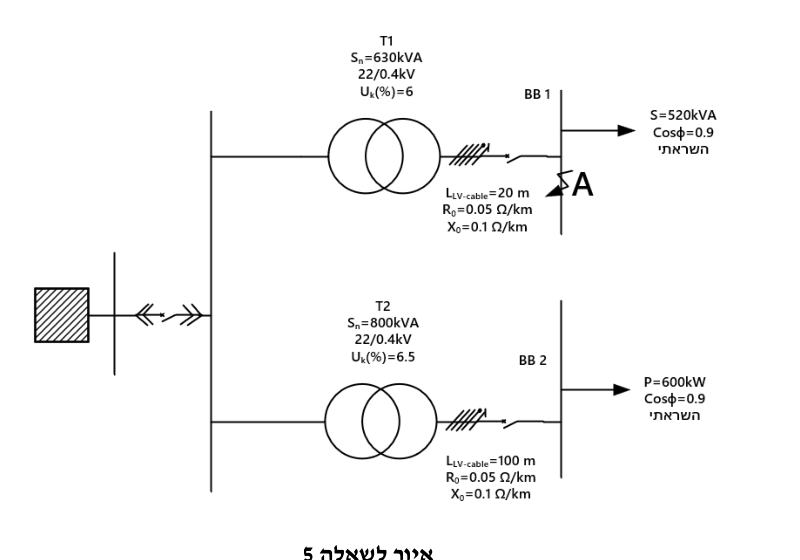

באיור נתונה המערכת הבאה (תדירות המערכת היא $50Hz$), הניחו שמתח הרשת $22kV$. מפסק Q מופסק.
שנאי T1: מתחים נקובים $22/0.4 k V$ וקבוצת חיבורים YNd11, $U_{k} (%) = 6$ , $S_{n} = 630 k V A$ .

שנאי T2: מתחים נקובים $22/0.4 k V$ וקבוצת חיבורים YNd11, $U_{k} (%) = 6.5$ , $S_{n} = 800 k V A$ .

עובי הפס $[c m]$ גובה הפס $[c m]$ התקנת הפסים מרווח בין מבודדים של פס $[c m]$ מאמץ הכפיפה של נחושת $[k g / c m^{2}]$ מרחק בין פסים של מופעים שונים $[c m]$ מספר פסים למופע מודול אלסטיות $[k g / c m^{2}]$ משקל סגולי $[k g / c m^{3}]$
1 6 מאונך 45 2500 5 פס בודד $1.1 \cdot 1 0^{6}$ $8.9 \cdot 1 0^{- 3}$

א. (6 נק') מהו המתח שימדד בין פס צבירה BB1 לפס צבירה BB2? ב. (6 נק') חשבו את זרם הקצר הדו-מופעי בנקודה A. ג. (5 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה A. ד. (4 נק') חשבו את הספק הקצר התלת-מופעי בנקודה A. ה. (4 נק') הסבירו והוכיחו האם התקנת פס צבירה BB1 בהתאם לטבלה המצורפת תקינה מהיבט של כוחות אלקטרו-דינאמיים ותדירות טבעית.

Question

באיור נתונה המערכת הבאה (תדירות המערכת היא $50Hz$), הניחו שמתח הרשת $22kV$. מפסק Q מופסק.

שנאי T1: מתחים נקובים $22/0.4 k V$ וקבוצת חיבורים YNd11, $U_{k} (%) = 6$ , $S_{n} = 630 k V A$ .

שנאי T2: מתחים נקובים $22/0.4 k V$ וקבוצת חיבורים YNd11, $U_{k} (%) = 6.5$ , $S_{n} = 800 k V A$ .

עובי הפס $[c m]$	גובה הפס $[c m]$	התקנת הפסים	מרווח בין מבודדים של פס $[c m]$	מאמץ הכפיפה של נחושת $[k g / c m^{2}]$	מרחק בין פסים של מופעים שונים $[c m]$	מספר פסים למופע	מודול אלסטיות $[k g / c m^{2}]$	משקל סגולי $[k g / c m^{3}]$
1	6	מאונך	45	2500	5	פס בודד	$1.1 \cdot 1 0^{6}$	$8.9 \cdot 1 0^{- 3}$

א. (6 נק') מהו המתח שימדד בין פס צבירה BB1 לפס צבירה BB2? ב. (6 נק') חשבו את זרם הקצר הדו-מופעי בנקודה A. ג. (5 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה A. ד. (4 נק') חשבו את הספק הקצר התלת-מופעי בנקודה A. ה. (4 נק') הסבירו והוכיחו האם התקנת פס צבירה BB1 בהתאם לטבלה המצורפת תקינה מהיבט של כוחות אלקטרו-דינאמיים ותדירות טבעית.
