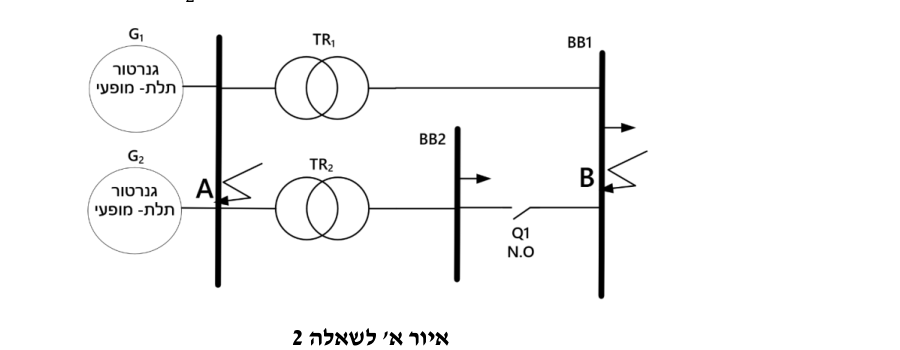

בשרטוט מתוארת מערכת חשמל של מחצבה. משטר עבודה רגיל: מפסק $Q1$ מופסק.
נתונים:

גנרטורים $G 1$ ו- $G 2$ : $P_{n} = 3 M W; cos φ = 0.8; U_{n} = 6.9 k V; u_{k} [%] = 11$

שנאי $T R 1$ ו- $T R 2$ : $S_{n} = 3500 k V A; \frac{U _{1}}{U _{2}} = \frac{6.9 k V}{0.4 k V}; Δ P_{C U} = 23 k W; Δ P_{F E} = 4 k W; u_{k} [%] = 8$

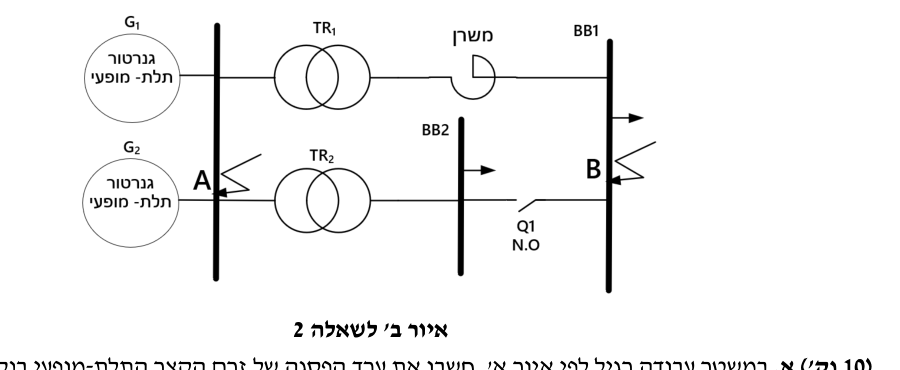

א. (10 נק') במשטר עבודה רגיל לפי איור א', חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה $A$ . ב. (10 נק') במשטר עבודה רגיל לפי איור א', חשבו את גודל זרם הקצר התלת-מופעי בפס צבירה $B B 1$ (בנקודה $B$ ). ג. (2 נק') במשטר עבודה רגיל לפי איור ב', חשבו את גודל המשרן (מגביל זרם קצר) כך שזרם הקצר התלת מופעי בפס צבירה $B B 1$ (בנקודה $B$ ) לא יעלה על $15 k A$ . ד. (3 נק') קבעו מה יהיה כושר הניתוק של מפסק $Q 1$ לפי איור ב'.
