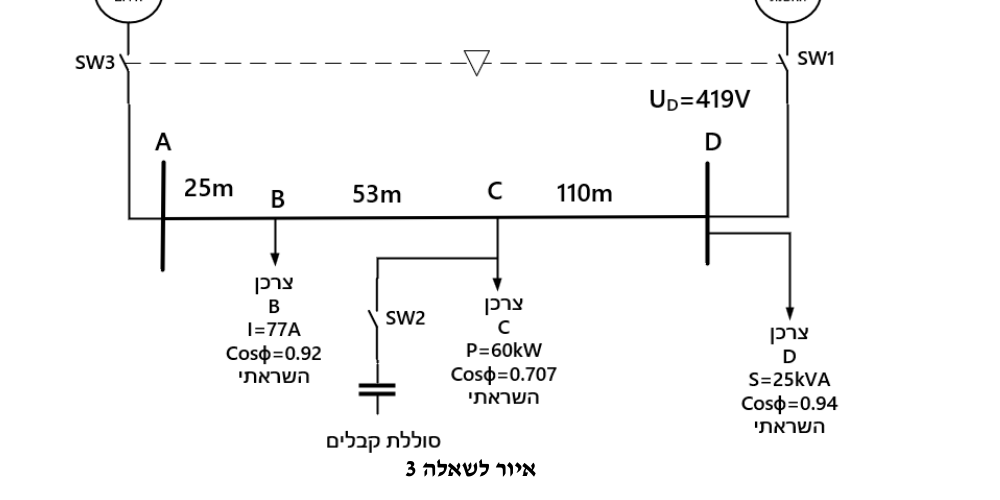

באיור לשאלה נתונה רשת תלת מופעית במתח נמוך, מתח הרשת הנקוב הוא $0.4kV$. הרשת מוזנת מרשת החשמל ובמקרה חירום של אי אספקת חשמל מרשת החשמל, הרשת מוזנת מגנרטור חירום. ידוע שמוליכי הרשת מנחושת הם בעלי התנגדות סגולית של $\rho = \dfrac{1}{58}\,\dfrac{\Omega\cdot mm^2}{m}$. ההיגב ההשראתי של מוליכי הרשת $0.12\,\Omega/km$.
שטח החתך במקטעים $A B C D$ הוא $70 m m^{2}$ .

א. (6 נק') חשבו את הזרם בכל קטע וקטע (מפסק $S W 1$ מחובר בלבד). ב. (6 נק') חשבו מהי סוללת הקבלים הנדרש כך שבנקודה $C$ המתח יהיה לפחות $410 V$ (מפסקים $S W 1$ ו- $S W 2$ מחוברים). ג. (6 נק') חשבו את הפסדי ההספק של הרשת (מפסקים $S W 1$ ו- $S W 2$ מחוברים). ד. (7 נק') הניחו שרשת החשמל מופסקת והגנרטור חירום של המתקן מזין את המתקן. קבעו מה יהיה גודל המתח הנדרש בהדקי הגנרטור (בנקודה $A$ ) על מנת שהמתח בנקודה $C$ יהיה לפחות $410 V$ (הניחו שמפסקים $S W 1$ ו- $S W 2$ מופסקים ומפסק $S W 3$ מחובר).

Question

באיור לשאלה נתונה רשת תלת מופעית במתח נמוך, מתח הרשת הנקוב הוא $0.4kV$. הרשת מוזנת מרשת החשמל ובמקרה חירום של אי אספקת חשמל מרשת החשמל, הרשת מוזנת מגנרטור חירום. ידוע שמוליכי הרשת מנחושת הם בעלי התנגדות סגולית של $\rho = \dfrac{1}{58}\,\dfrac{\Omega\cdot mm^2}{m}$. ההיגב ההשראתי של מוליכי הרשת $0.12\,\Omega/km$.

שטח החתך במקטעים $A B C D$ הוא $70 m m^{2}$ .

א. (6 נק') חשבו את הזרם בכל קטע וקטע (מפסק $S W 1$ מחובר בלבד). ב. (6 נק') חשבו מהי סוללת הקבלים הנדרש כך שבנקודה $C$ המתח יהיה לפחות $410 V$ (מפסקים $S W 1$ ו- $S W 2$ מחוברים). ג. (6 נק') חשבו את הפסדי ההספק של הרשת (מפסקים $S W 1$ ו- $S W 2$ מחוברים). ד. (7 נק') הניחו שרשת החשמל מופסקת והגנרטור חירום של המתקן מזין את המתקן. קבעו מה יהיה גודל המתח הנדרש בהדקי הגנרטור (בנקודה $A$ ) על מנת שהמתח בנקודה $C$ יהיה לפחות $410 V$ (הניחו שמפסקים $S W 1$ ו- $S W 2$ מופסקים ומפסק $S W 3$ מחובר).
