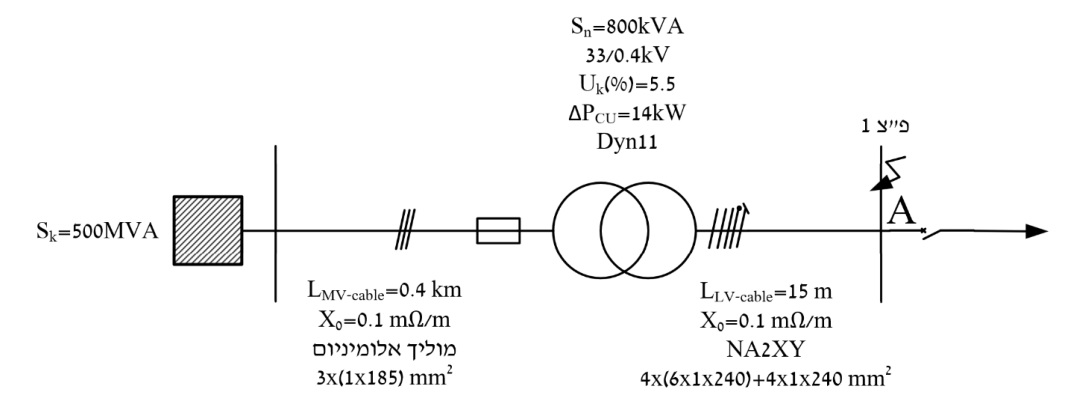

באיור לשאלה 3 נתונה המערכת הבאה. לבניין רב קומות מגיע קו הזנה במתח גבוה. לבניין יש שנאי הספק של $800kVA$, נתוני השנאי מפורטים בסרטוט המצורף. פסי הצבירה $BB1$ ו- $BB2$ עשויים מנחושת. מתח ההזנה הנמדד בין הפאזות בצד המתח הגבוה (ללא הפעלת מתקן הצריכה) הוא $33kV$.
א. (6 נק') הניחו שהשנאי מועמס ב- מהעומס הנקוב ומקדם הספק העומס הוא . מהו המתח שנמדד בנקודה ? ב. (6 נק') חשבו את זרם הקצר התלת מופעי המתמיד (בהתייחס לסרטוט בלבד) בנקודה . ג. (5 נק') חשבו מהו ערכו המקסימלי של זרם הקצר בנקודה . ד. (5 נק') ציינו שלוש דרישות שונות לפחות עבור חדר החשמל המשמש שנאי. ה. (3 נק') לבניין קיימת ערכת גנרטור המזינה מעגלי חירום. בלוח החירום קיימת מערכת החלפה אוטומטית. בחדר גנרטור ובחדר השנאי קיים מוליך עם השילוט "הארקת שיטה". קבעו מהי שיטת ההגנה בפני חשמול של המתקן במשטר תקין ובמשטר גיבוי.
