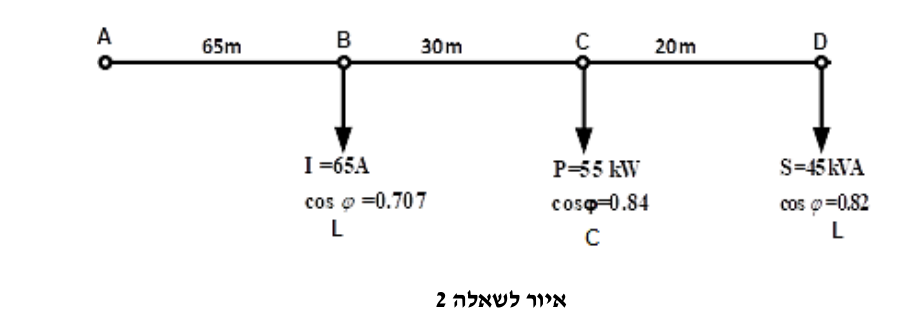

באיור לשאלה 2 נתונה רשת תלת מופעית מוזנת במתח נמוך.
הרשת מוזנת ממ"ח חברת חשמל — $U_{n} = 400 V$ .

ידוע שמוליכי הרשת מנחושת: $γ = 57 \frac{m}{Ω \cdot m m ^{2}}$ , שטח החתך $50 m m^{2}$ .

ההיגב ההשראתי של מוליכי הרשת $X_{0} = 0.1 Ω/ k m$ .

א. (7 נק') חשבו את הזרם בכל אחד ממקטעי הרשת, יש להציג את הערכים בביטוי מרוכב (פולארי או קרתזי). ב. (6 נק') בנקודה C נמדד מתח של $405 V$ , חשבו את המתח בנקודה $A$ . ג. (6 נק') קבעו את הנקודה בה המתח מזערי וחשבו את ערכו. ד. (6 נק') חשבו את הפסדי ההספק הפעילים הכוללים ברשת.

בחישוב זרמי העומסים, יש להתחשב במתח נומינלי.

Question

באיור לשאלה 2 נתונה רשת תלת מופעית מוזנת במתח נמוך.

הרשת מוזנת ממ"ח חברת חשמל — $U_{n} = 400 V$ .

ידוע שמוליכי הרשת מנחושת: $γ = 57 \frac{m}{Ω \cdot m m ^{2}}$ , שטח החתך $50 m m^{2}$ .

ההיגב ההשראתי של מוליכי הרשת $X_{0} = 0.1 Ω/ k m$ .

א. (7 נק') חשבו את הזרם בכל אחד ממקטעי הרשת, יש להציג את הערכים בביטוי מרוכב (פולארי או קרתזי). ב. (6 נק') בנקודה C נמדד מתח של $405 V$ , חשבו את המתח בנקודה $A$ . ג. (6 נק') קבעו את הנקודה בה המתח מזערי וחשבו את ערכו. ד. (6 נק') חשבו את הפסדי ההספק הפעילים הכוללים ברשת.

בחישוב זרמי העומסים, יש להתחשב במתח נומינלי.
