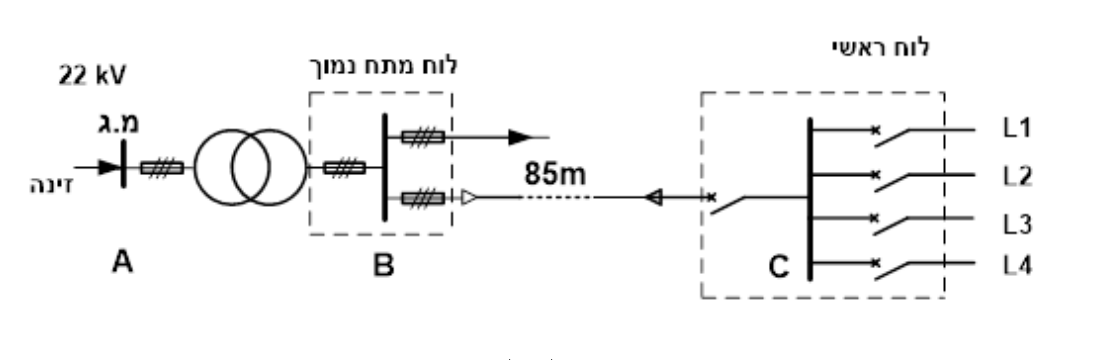

מפעל תעשייתי מוזן ממשנאי $22/0.4\,kV,\ 1600\,kVA$.

הספק הקצר של הרשת המזינה את השנאי הוא $400MVA$.

נתוני השנאי: $S=1600KVA$, $u_k=6\%$, $\Delta P_{Fe}=2.5kW$, $\Delta P_{cu}=15kW$.

הזנת הלוח הראשי נעשית באמצעות שישה כבלים רב-גידיים — מוליכים העשויים נחושת בעלי בידוד עמיד בעל בידוד $90°C$, המונחים על מגש רשת בשכבה אחת.

טמפרטורה אופפת $50°C$.

$\rho =\frac{1}{57}\frac{\Omega \cdot m{m}^2}{m}$ — ההתנגדות הסגולית של הנחושת.

$X_0=0.077\Omega /km$ — ההיגב ההשראתי של המוליכים בכבל.

א. (5 נק') קבעו את שטח החתך של המוליכים בכבל ההזנה של המפעל.

בהנחה שהספק הצריכה שווה ל-$60\%$ מהספק השנאי. ב. (8 נק') חשבו את כושר הניתוק של הנתיכים בתחנת ההשנאה בצד המתח הגבוה ובצד המתח הנמוך. ג. (8 נק') חשבו את העמידות הדינמית של פסי הצבירה המותקנים בלוח הראשי העשויים נחושת, אם ידוע ששטח חתך פסי הצבירה $10\times 60m{m}^2$ והמרחק בין מרכזי הצבירה הוא $20cm$ והמרחק בין המבודדים $80cm$. $\sigma =1400kg/c{m}^2$.

האם העמידות הדינמית תקינה? ד. (4 נק') במידה והעמידות הדינמית אינה תקינה מה ניתן לעשות כדי לתקן את המצב.
