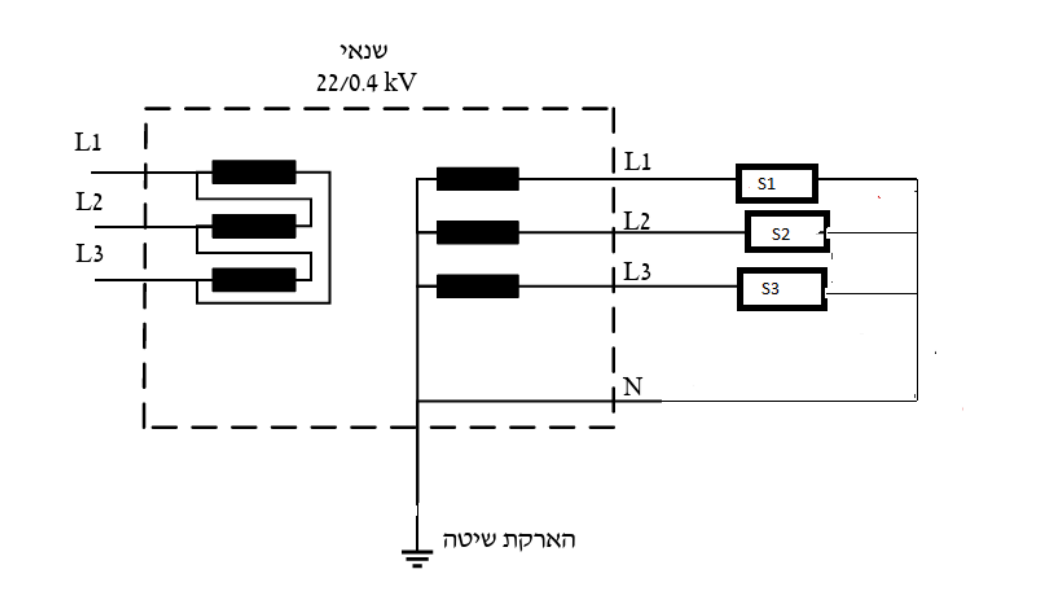

שנאי $22/0.4kV$ מזין 3 עומסים חד-מופעיים כפי שמתואר בתרשים:

$S_1=50kVA,\cos \phi =0.8$

$S_2=100kVA,\cos \phi =0.9$

$S_3=75kVA,\cos \phi =0.85$

א. (10 נק') חשבו את הזרם בכל אחד ממוליכי המופעים $L1,L2,L3$ ובמוליך האפס $N$ (הזניחו את עכבת המוליכים). ב. (10 נק') האם קיימים איבודי הספק במוליך האפס? חשבו את האיבודים, אם ידוע שעכבת מוליך האפס $0.035+0.024j\Omega$. ג. (5 נק') איך תתנהג הרשת במקרה של נתק במוליך האפס (הסבירו מילולי בלבד).
