לפניכם מספר סעיפים עם שאלות ברירה, עליכם לבחור את התשובה הנכונה בכל סעיף, יש לענות על כל הסעיפים.

א. (5 נק') איזו טענה מהטענות הבאות אינה נכונה לגבי הארקת שיטה:

1. אסור להתקין הארקת שיטה כאשר ההגנה בפני חשמול היא ע"י הפרד מגן.
2. במתקנים ישר לזרם מותר להשתמש בצנרת מתכתית לאספקת מים כאלקטרודה להארקת שיטה.
3. מטרת הארקת שיטה היא ייצוב מתח השיטה לאדמה.

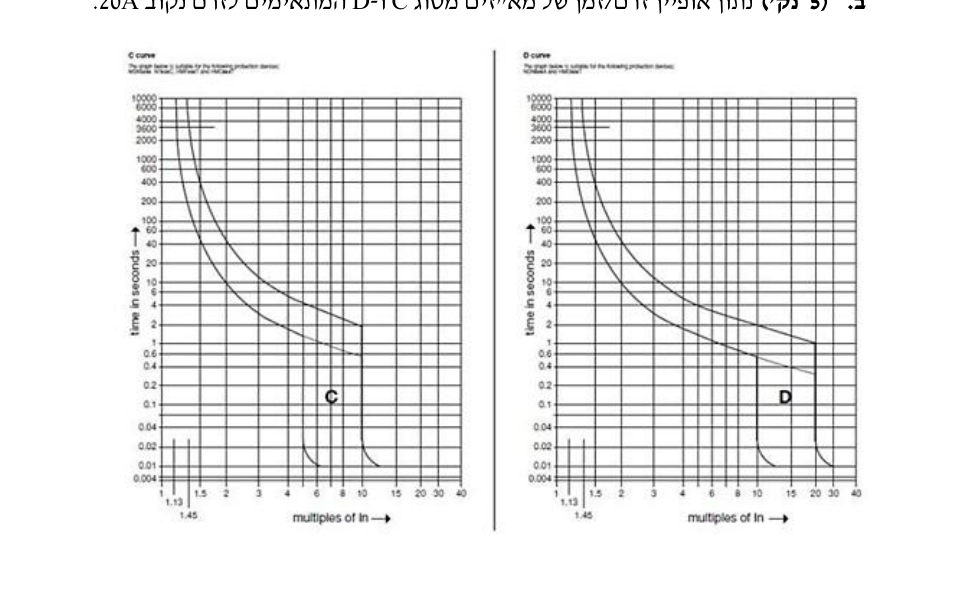

4. משמשת כהגנה בפני עליית מתח במקרה של חדירת מתח ממקור שמחוץ לשיטה. ב. (5 נק') נתון אופיין זרם/זמן של מא"זים מסוג C ו-D המתאימים לזרם נקוב 20A.
5. מא"ז C.
6. אי אפשר לדעת מתוך האופיינים.
7. שניהם מתוכננים להיפסק בפרק זמן זהה.

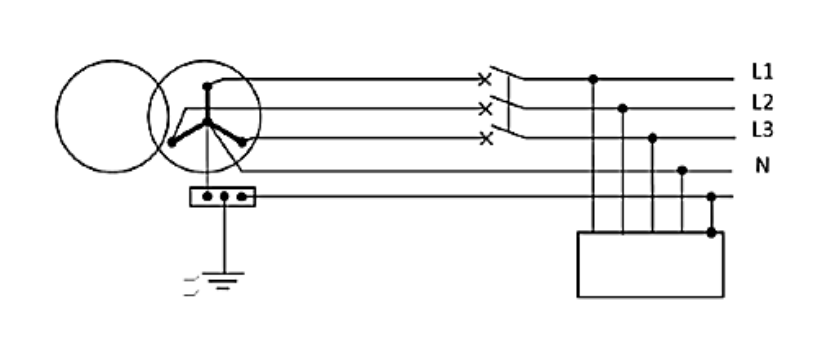

8. מא"ז D. ג. (5 נק') מהי שיטת ההגנה המוצגת בשרטוט?
9. TT.
10. TN-S.
11. IT.
12. TN-C-S. ד. (5 נק') מוליך בעל חתך אחד עובר בכמה מקטעים ששוררים בהם תנאים שונים.

כיצד יש לבחור את ערך הזרם המרבי המותר של המוליך, לעניין בחינת ההתאמה של המבטח לדרישות התקנות להגנה מפני זרם העמסת יתר בלבד?

1. יש לבחון את ערכו של זרם העמסה המרבי לכל מקטע ולבחור את הערך הנמוך ביותר עבור כל המקטעים.
2. יש לבחון את ערכו של זרם העמסה המרבי לכל מקטע ולבחור את הערך הממוצע עבור כל המקטעים.
3. יש לבחון את ערכו של זרם העמסה המרבי לכל מקטע ולבחור את הערך הגבוה ביותר עבור כל המקטעים.
4. יש לבחון את ערכו של זרם העמסה המרבי לכל מקטע בהתאם למקטע הארוך ביותר. ה. (5 נק') אחד התנאים לביצוע איפוס הוא קיום הארקת יסוד.

מדוע תנאי זה הכרחי בשיטת הגנה T.T.?

1. אם מתנתק מוליך הארקה של לוח ראשי, מתח המגע יעלה על 50 וולט.
2. אם מתנתק חיבור להארקת היסוד מתח המגע יעלה על 50 וולט.
3. אם מתנתק מוליך האפס בקו הזינה, תובטח השוואת פוטנציאלים.
4. בהארקת יסוד אנו מבטיחים זרימת זרם גדולה דרך האדמה.
