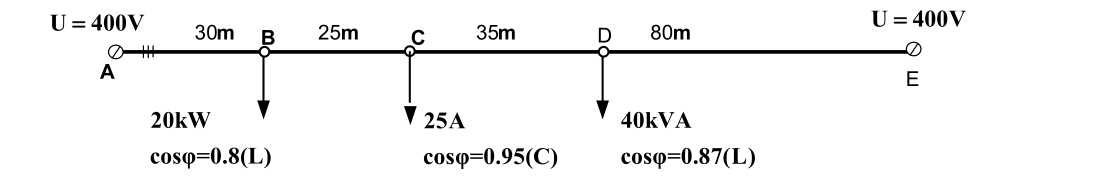

נתונה רשת תלת מופעית מוזנת במתח נקוב של $400$ וולט. ההיגב ההשראתי של מוליכי הרשת זניח. הרשת מוזנת משני מקורות במתחים שווים. ידוע שמוליכי הרשת מנחושת, הם בעלי התנגדות סגולית של $\rho = \dfrac{1}{58}\,\dfrac{\Omega\cdot mm^2}{m}$.

שטח החתך במקטעים ABCDE הוא $16m{m}^2$.

א. (9 נק') חשבו את הזרם בכל אחד ממקטעי הרשת. יש להציג את הערכים בביטוי מרוכב (פולארי או קרתזי). ב. (9 נק') קבעו את הנקודה בה המתח מזערי וחשבו את ערכו. ג. (7 נק') חשבו את איבודי ההספק ברשת.
