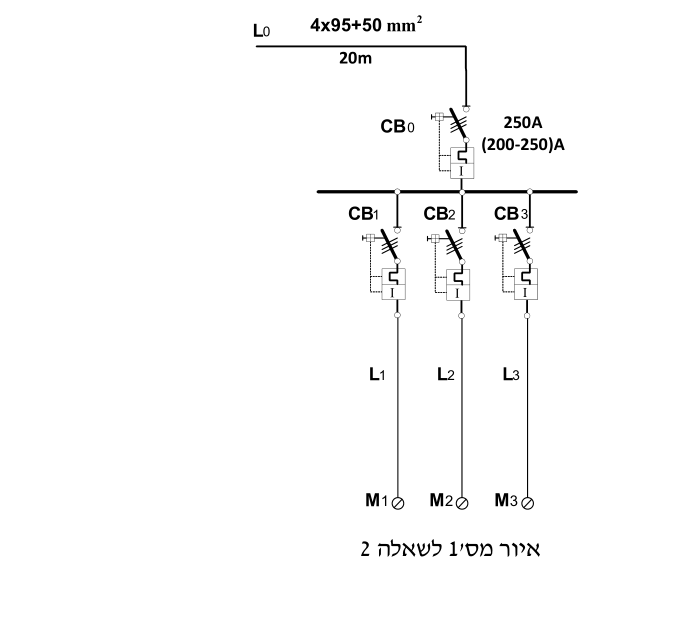

באיור לשאלה מתואר לוח משנה להזנת מדחסים במפעל מזון, נתוני המנועים:
$P = 32 k W, U = 400 V, cos φ = 0.81, η = 84%, I_{S T A R T} = 6.5 \times I_{n}$

3 המעגלים הסופיים $L_{1}$ - $L_{3}$ בנויים מכבלים רב גידיים ( $N 2 X Y$ , מוליכי נחושת, בידוד $90° C$ ), ומותקנים על מגש רשת בשכבה אחת בלא רווח בניהם, טמפרטורה אופפת הסביבה $50° C$ .

הכבל $L_{0}$ מוגן מפגיעות זרם יתר וזרם קצר באמצעות מפסק שכוונן לזרם של $200 A$ . אופיין המפסק נתון באיור מס' 2 לשאלה.

א. (7 נק') חשבו את עוצמת זרם העבודה הממושך שיזרום בכבל בכל אחד מהמעגלים $L_{1}$ - $L_{3}$ כאשר המנוע מועמס בעומס מלא וקבעו את ערך המבטח להגנת המנועים, בהתאם לדרישות חוק החשמל (סוג מבטח וגודל). ב. (7 נק') קבעו את שטח החתך של הכבלים $L_{1}$ - $L_{3}$ (יש להתחשב בתנאי טמפרטורה ותנאי התקנה). ג. (7 נק') נמדד זרם קצר בפס הצבירה השווה ל- $2 k A$ , תוך כמה זמן ינתק המפסק $C B 0$ ?

העזר בגרף בהמשך השאלה. ד. (4 נק') יש להבטיח סלקטיביות בין המפסקים $C B 0$ למפסק $C B 1$ בלוח משנה. שרטטו שרטוט עקרוני של אופייני זמן ניתוק המפסקים הקיימים המחייבים דרישה זאת.

ערכים נקובים של מפסקים אוטומטיים: 25A; 32A; 40A; 50A; 63A; 80A; 100A; 125A; 160A; 200A; 250A; 400A
🎓 לא הבנתם משהו? קבלו הסבר נוסף ממרצה בטיחות
שאלו כאן — ותקבלו מענה מוסמך.
🎓 מרצה בטיחות מוסמך עונה כאן — תקבלו מענה מקצועי
רוצים לתרגל אלפי שאלות נוספות?
המשיכו לתרגול מלא עם משוב אישי ←
מבחני מה"ט אמיתיים · משוב מיידי · וידאו לכל נושא · מעקב התקדמות
ממשיכים מכאן:
🎓 קורס ההכנה למה"ט בטיחות 📄 מאגר השאלות המלא 📖 תקנות הבטיחות בעבודה ✅ תרגול חינם עם משוב

Question

באיור לשאלה מתואר לוח משנה להזנת מדחסים במפעל מזון, נתוני המנועים:

$P = 32 k W, U = 400 V, cos φ = 0.81, η = 84%, I_{S T A R T} = 6.5 \times I_{n}$

3 המעגלים הסופיים $L_{1}$ - $L_{3}$ בנויים מכבלים רב גידיים ( $N 2 X Y$ , מוליכי נחושת, בידוד $90° C$ ), ומותקנים על מגש רשת בשכבה אחת בלא רווח בניהם, טמפרטורה אופפת הסביבה $50° C$ .

הכבל $L_{0}$ מוגן מפגיעות זרם יתר וזרם קצר באמצעות מפסק שכוונן לזרם של $200 A$ . אופיין המפסק נתון באיור מס' 2 לשאלה.

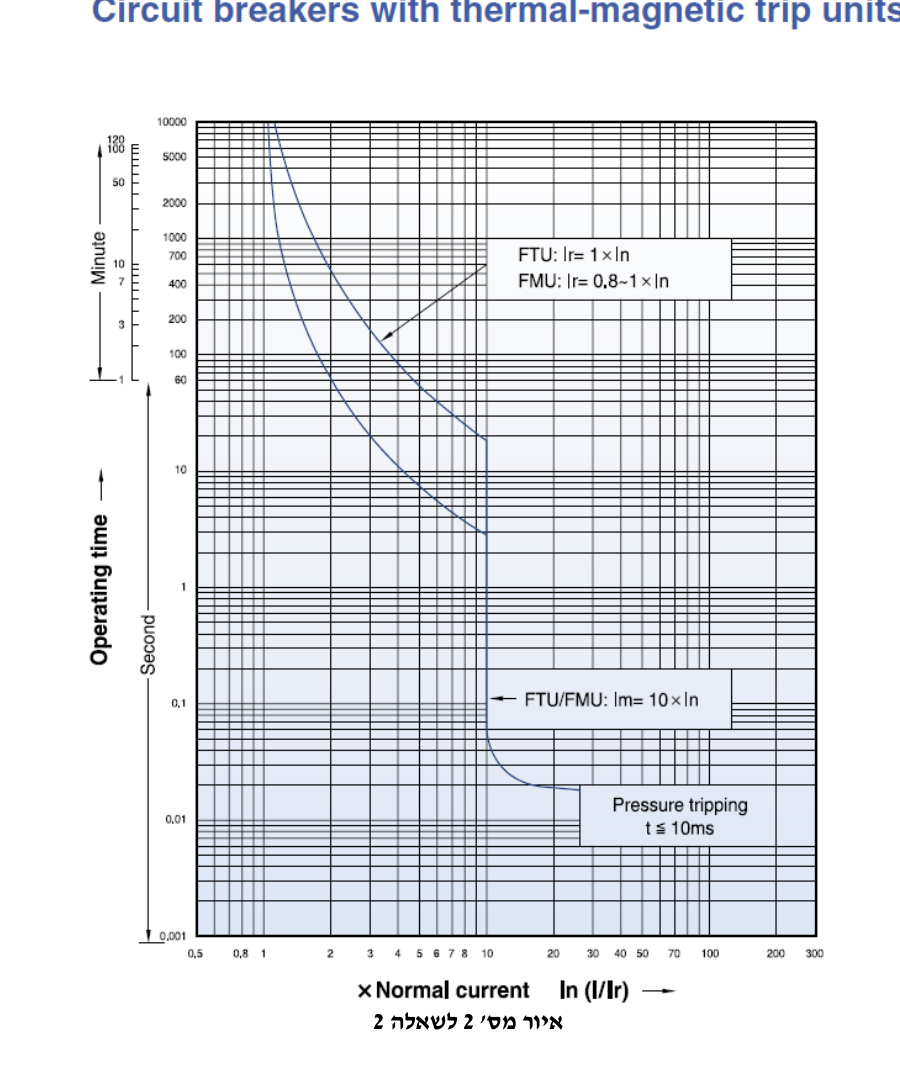

איור 2 לשאלה 2 — אופיין ההפעלה של המפסקים

א. (7 נק') חשבו את עוצמת זרם העבודה הממושך שיזרום בכבל בכל אחד מהמעגלים $L_{1}$ - $L_{3}$ כאשר המנוע מועמס בעומס מלא וקבעו את ערך המבטח להגנת המנועים, בהתאם לדרישות חוק החשמל (סוג מבטח וגודל). ב. (7 נק') קבעו את שטח החתך של הכבלים $L_{1}$ - $L_{3}$ (יש להתחשב בתנאי טמפרטורה ותנאי התקנה). ג. (7 נק') נמדד זרם קצר בפס הצבירה השווה ל- $2 k A$ , תוך כמה זמן ינתק המפסק $C B 0$ ?

העזר בגרף בהמשך השאלה. ד. (4 נק') יש להבטיח סלקטיביות בין המפסקים $C B 0$ למפסק $C B 1$ בלוח משנה. שרטטו שרטוט עקרוני של אופייני זמן ניתוק המפסקים הקיימים המחייבים דרישה זאת.

ערכים נקובים של מפסקים אוטומטיים: 25A; 32A; 40A; 50A; 63A; 80A; 100A; 125A; 160A; 200A; 250A; 400A
