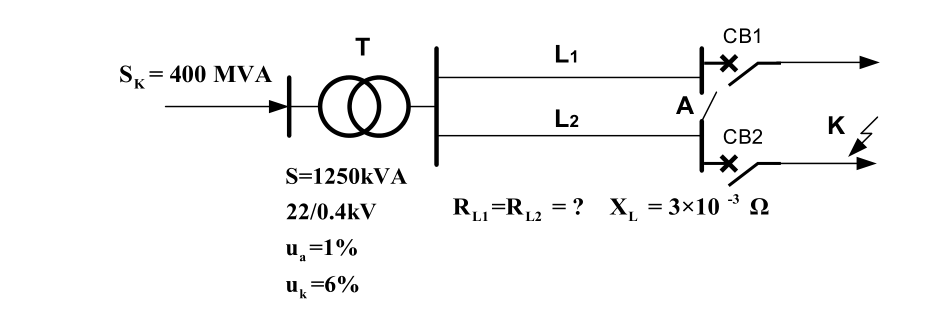

באיור לשאלה נתונה רשת תלת מופעית מוזנת ממקור מתח גבוה בעל הספק קצר $400\,MVA$. מפסק הזרם $A$ פתוח (במצב מופסק). מתרחש קצר תלת מופעי מתכתי בנקודה $K$, מקדם ה"הלם" המרבי של זרם הקצר בנקודה $K$ הוא $1.4$.
נתוני השנאי והקווים ( $L_{1}$ זהה ל- $L_{2}$ ) רשומים באיור.

א. (10 נק') חשבו את ההתנגדויות $R_{L 1} = R_{L 2}$ של הקווים $L_{1}$ ו- $L_{2}$ . ב. (10 נק') חשבו ואת זרם ההלם בנקודה $K$ כאשר המפסק $A$ סגור. ג. (5 נק') חשבו את זרם הקצר במפסק $A$ בזמן קצר בנקודה $K$ וקבעו את כושר הניתוק של המפסקים $A$ , $C B 1$ , $C B 2$ .

(מפסקים $C B 1$ ו- $C B 2$ סגורים.)

Question

באיור לשאלה נתונה רשת תלת מופעית מוזנת ממקור מתח גבוה בעל הספק קצר $400\,MVA$. מפסק הזרם $A$ פתוח (במצב מופסק). מתרחש קצר תלת מופעי מתכתי בנקודה $K$, מקדם ה"הלם" המרבי של זרם הקצר בנקודה $K$ הוא $1.4$.

נתוני השנאי והקווים ( $L_{1}$ זהה ל- $L_{2}$ ) רשומים באיור.

א. (10 נק') חשבו את ההתנגדויות $R_{L 1} = R_{L 2}$ של הקווים $L_{1}$ ו- $L_{2}$ . ב. (10 נק') חשבו ואת זרם ההלם בנקודה $K$ כאשר המפסק $A$ סגור. ג. (5 נק') חשבו את זרם הקצר במפסק $A$ בזמן קצר בנקודה $K$ וקבעו את כושר הניתוק של המפסקים $A$ , $C B 1$ , $C B 2$ .

(מפסקים $C B 1$ ו- $C B 2$ סגורים.)
