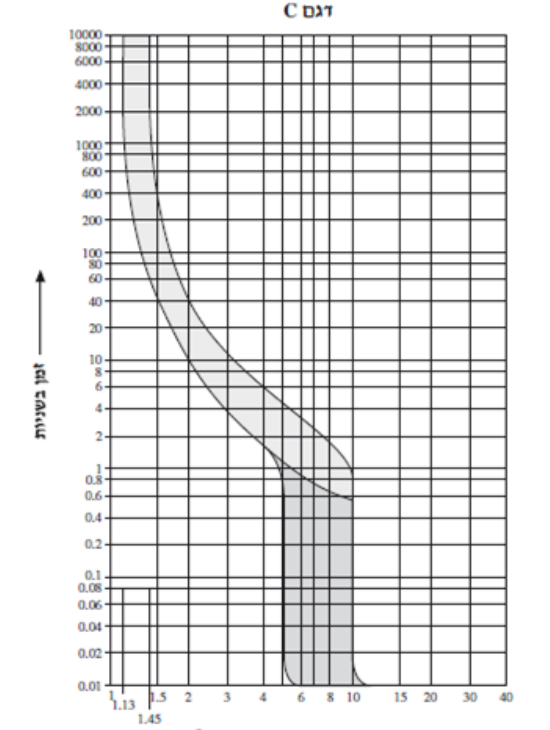

א. (10 נק') שרטטו U תרשים עקרוני של מסלול לולאת התקלה בשיטת ה"איפוס" והגדר את כל המרכיבים בתרשים. ב. (5 נק') מה צבע בידוד המוליכים $L1,L2,L3,N,PE,PEN$? ג. (10 נק') לוח ביתי מוגן על-ידי מפסק חצי אוטומטי מסוג $C$ בעל זרם נקוב $40A$. אופיין הניתוק של המפסק נתון באיור לשאלה. חשבו את ההתנגדות המרבית המותרת של מעגל התקלה כך שהמבטח יגיב כנדרש על פי החוק כאשר מתרחש קצר חד מופעי מוליך במתקן.

העזר בגרף בהמשך השאלה.
