לפניכם מספר סעיפים עם שאלות ברירה, עליכם לבחור את התשובה הנכונה בכל סעיף.

א. (5 נק') מתכנן נדרש לתכנן לבניין מגורים הכולל 24 קומות, האם חובה עליו לתכנן ולהתקין גנרטור במתקן?

1. חובה להתקין גנרטור עבור מערכת כיבוי אש בלבד.
2. חובה להתקין גנרטור בהתאם להנחיות כיבוי אש ובתנאי שמותקנת מערכת משאבות כיבוי אש (ספרינקלרים).
3. אין חובה להתקין גנרטור אלא אם המתכנן מתקין מערכות חירום.

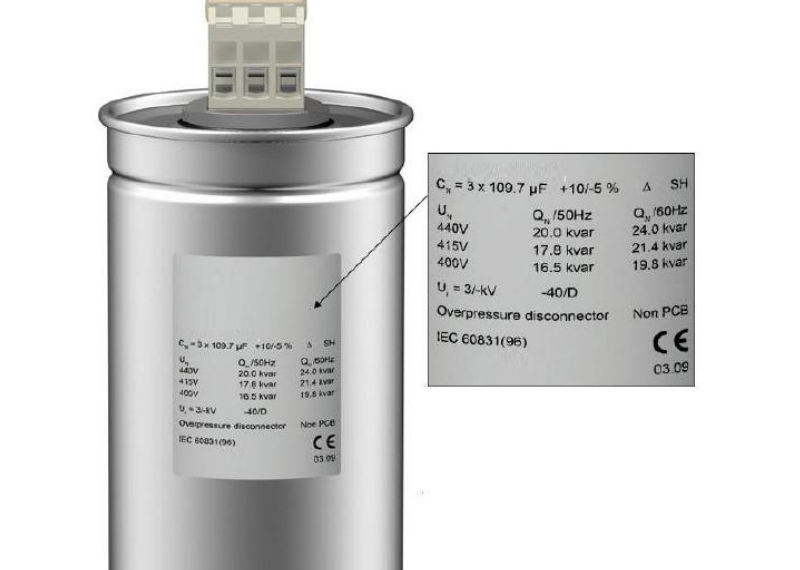

4. בהתאם לתקנות החשמל חובה להתקין גנרטור בכל מקרה. ב. (5 נק') נתון לוח חשמל $400V/50Hz$. בתמונה מתואר קבל אותו נדרש לחבר ללוח החשמל באמצעות מגע (קונטקטור). נתוני הקבל הם אלו המופיעים בתמונה.

מה ערכו של זרם העבודה המזערי הנדרש מהמגען המזין את סוללת הקבלים במקרה זה?

1. 50[A]
2. 25[A]
3. 32[A]
4. 40[A] ג. (5 נק') במפעל קיים חממנה הגדלת חיבור מ-$3\times 160A$ ל-$3\times 250A$. הגדלת החיבור נועדה על מנת לאפשר הזנה של מחסן חדש שהוקם בשטח המפעל. לוח החשמל של המחסן יוזן מהלוח הראשי הקיים במפעל. חשמלאי שהוכן את המתקן לבדיקה לצורך הגדלת החיבור, בדק את ערך התנגדות הבידוד בין מוליכי המעגלים לבין פס ההארקה בלוח המחסן וקיבל תוצאה של $0.9M\Omega$.

האם תוצאת המדידה תואמת לדרישות תקנות החשמל?

1. כן, המינימום הנדרש הוא ערך של $0.5M\Omega$.

2. לא, המינימום הנדרש הוא ערך של $1.5M\Omega$.

3. כן, המינימום הנדרש הוא ערך של $0.25M\Omega$.

4. לא, המינימום הנדרש הוא ערך של $1M\Omega$. ד. (5 נק') איזו מהטענות הבאות אינה נכונה לגבי הארקת שיטה?

5. אסור להתקין הארקת שיטה כאשר הגנה בפני חישמול היא ע"י הפרד מגן.

6. במתקנים לזרם ישר מותר להשתמש בצנרת מתכתית לאספקת מים כאלקטרודה להארקת שיטה.

7. מטרת הארקת שיטה היא ייצוב מתח השיטה לאדמה.

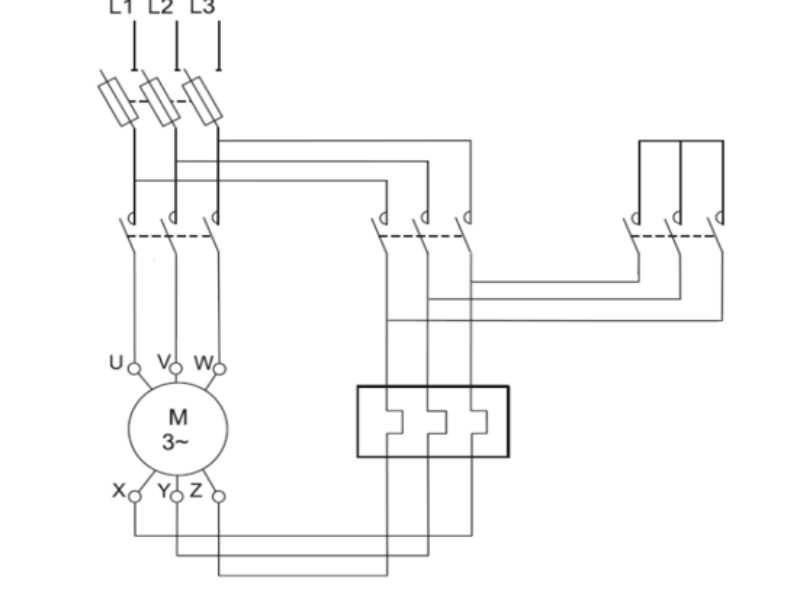

8. משמשת כהגנה בפני עליית מתח במקרה של חדירת מתח ממקור ממקור חיצוני לשיטה. ה. (5 נק') בתמונה מתוארים שני שלבים בחיבור סטטור של מנוע אסינכרוני, כחלק מהתנעה באמצעות חיבור $\Delta /Y$. המנוע מיועד לעבוד בחיבור משולש בעבודה סדירה שבה המתח הוא: $U_L=400[V]$.

מהו גודל הזרם המתקבל בקו הזינה, בעת השימוש במתנע מסוג זה?

1. הזרם בשלב ההתנעה קטן פי $\sqrt{3}$ מאשר בהתנעה ישירה.
2. הזרם בשלב ההתנעה קטן פי 3 מאשר בהתנעה ישירה.
3. הזרם בשלב ההתנעה גדול פי $\sqrt{3}$ מאשר בהתנעה ישירה.
4. הזרם בשלב ההתנעה גדול פי 3 מאשר בהתנעה ישירה.
