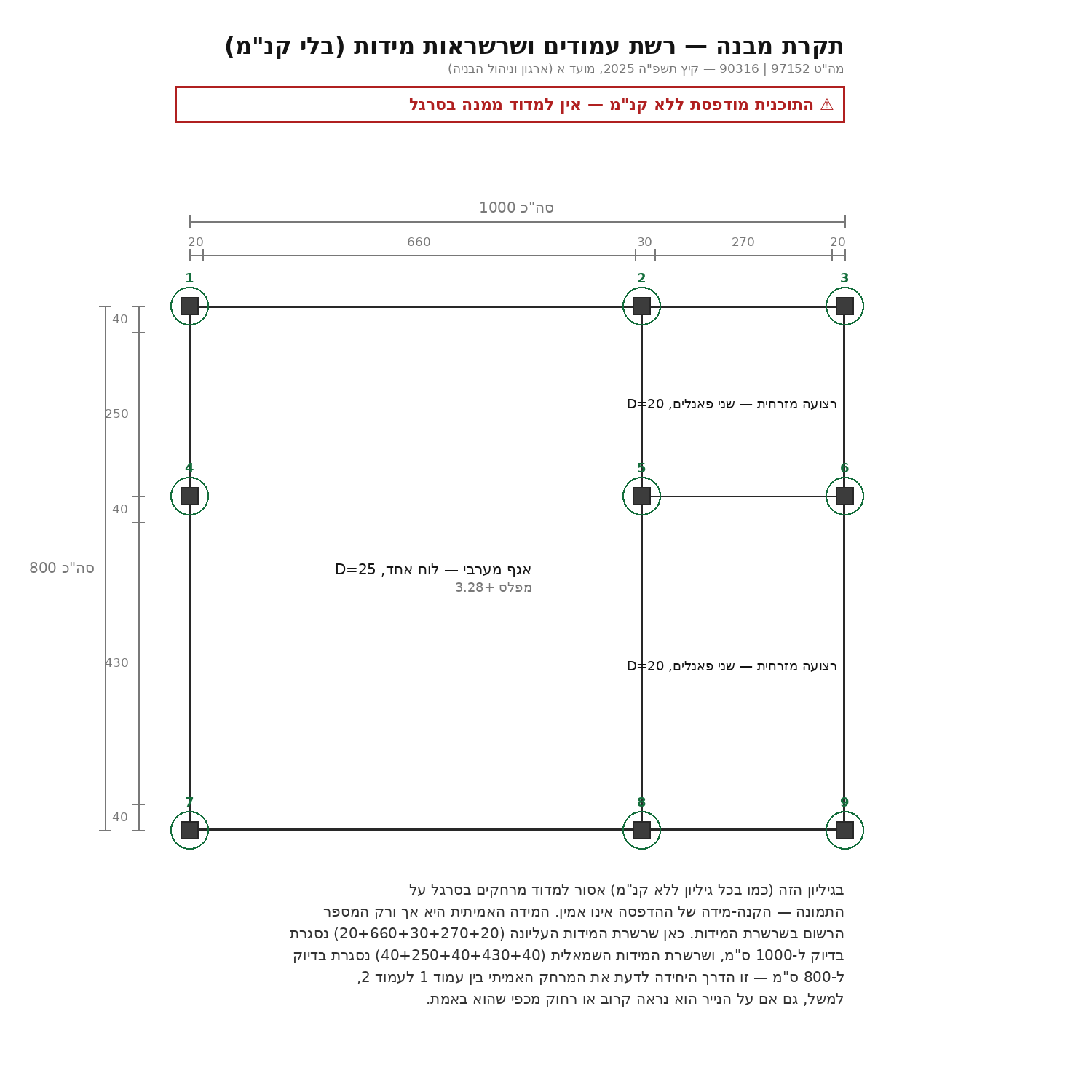

![תקרת מבנה — רשת עמודים ושרשראות מידות (בלי קנ״מ; שחזור divici מבוסס נתונים מאושררים)](https://ntaydodxltkyhqfojjzs.supabase.co/storage/v1/object/public/question-images/42yurj_1/E-pAyqpeRpVQrLg1oxyoXg.png)width=95, align=center התרשים המצורף (תקרת מבנה) מודפס בלי קנה מידה מוצהר — אין עליו כיתוב כמו '1:50'. קבלן צריך לדעת את המרחק האמיתי מהקיר השמאלי (החיצוני) של התקרה ועד לציר האמצעי המפריד בין האגף המערבי לרצועה המזרחית (שם עובר הרוחב של 30 ס״מ בשרשרת המידות העליונה). מה עליו לעשות, ומהו המרחק?

Question

דיויצ׳י איזיפס · Answer

למדוד בסרגל את המרחק על התמונה ולהכפיל לפי יחס ההדפסה המשוער.

דיויצ׳י איזיפס · Answer

לסכום את שלושת המקטעים הראשונים בשרשרת המידות העליונה המודפסת: 20+660+30 = 710 ס״מ — ולעולם לא למדוד בסרגל על הדף, כי לגיליון אין קנה מידה מוצהר.

דיויצ׳י איזיפס · Answer

לחלק את הרוחב הכולל (1000 ס״מ) לשלושה חלקים שווים, כי יש שלושה טורי עמודים.

דיויצ׳י איזיפס · Answer

אי אפשר לדעת בלי לבקש מהמתכנן גיליון חדש עם קנה מידה מודפס.

![תקרת מבנה — רשת עמודים ושרשראות מידות (בלי קנ״מ; שחזור divici מבוסס נתונים מאושררים)](https://ntaydodxltkyhqfojjzs.supabase.co/storage/v1/object/public/question-images/42yurj_1/E-pAyqpeRpVQrLg1oxyoXg.png){width=95, align=center}
