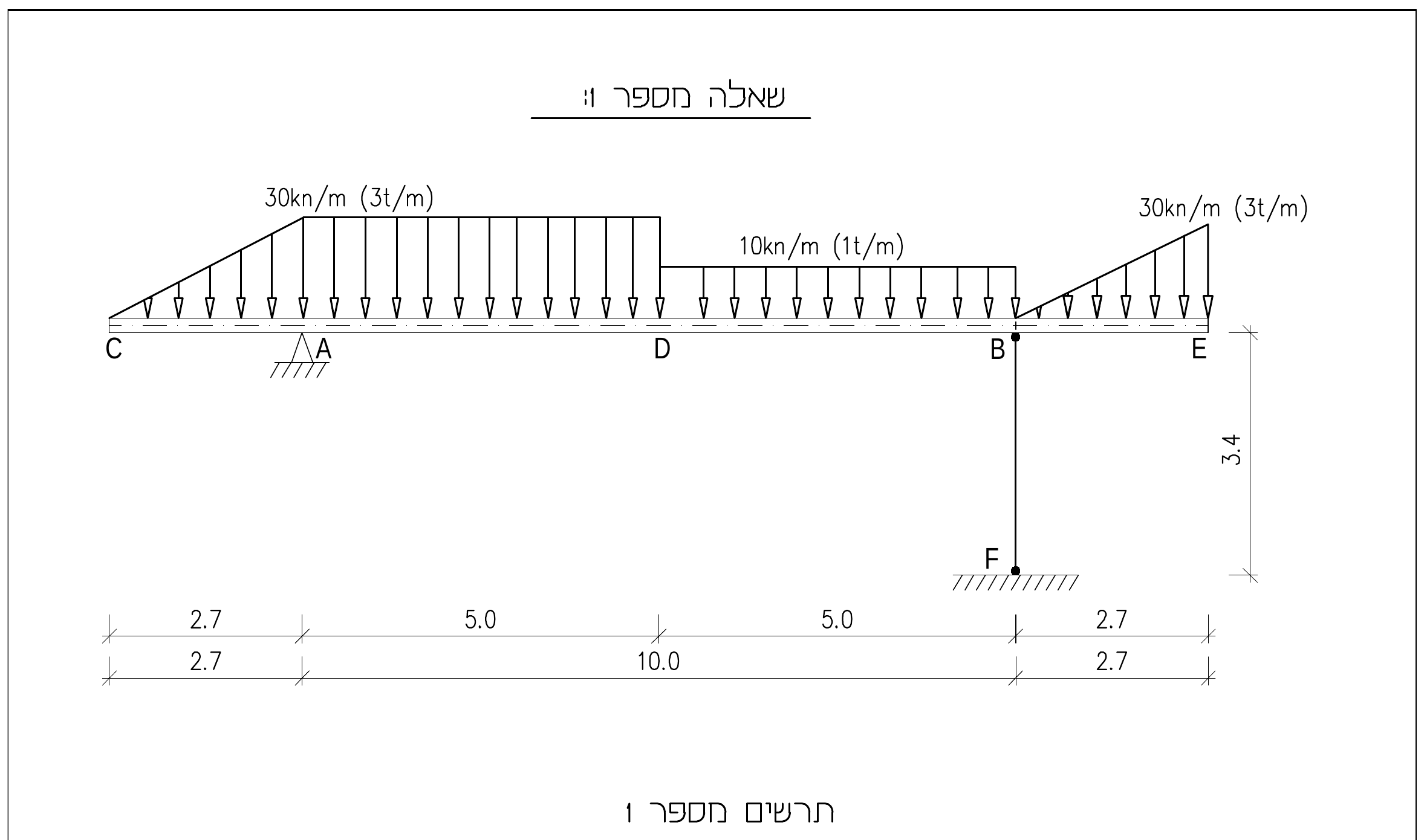

תרשים מספר 1 — קורת פלדה $C,A,D,B,E$ (המידות בתרשים הן במטרים).

גיאומטריית הקורה: הקורה ישרה ואופקית. הנקודות לאורכה, משמאל לימין: $C$ (קצה חופשי) — $2.7$ מ' — $A$ — $5.0$ מ' — $D$ — $5.0$ מ' — $B$ — $2.7$ מ' — $E$ (קצה חופשי). המרחק $A$–$B$ הוא $10.0$ מ', ואורך הקורה כולה $15.4$ מ'.

סמכים: בנקודה $A$ סמך פרקי (מפרק נייח). בנקודה $B$ נתמכת הקורה על ידי המוט $B$–$F$ — מוט דו-פרקי אנכי באורך $3.4$ מ', המחובר בפרק לקרקע בנקודה $F$ שמתחת ל-$B$.

עומסים:

• עומס מפולג משולשי מ-$C$ עד $A$: אפס ב-$C$ ועולה ל-$30$ ק"נ/מ' ($3$ ט'/מ') ב-$A$.
• עומס מפולג אחיד $30$ ק"נ/מ' ($3$ ט'/מ') מ-$A$ עד $D$.
• עומס מפולג אחיד $10$ ק"נ/מ' ($1$ ט'/מ') מ-$D$ עד $B$.
• עומס מפולג משולשי מ-$B$ עד $E$: אפס ב-$B$ ועולה ל-$30$ ק"נ/מ' ($3$ ט'/מ') ב-$E$.

חתכים: הקורה עשויה מפרופיל פלדה RHS 350/350 (t=10). המוט $B$–$F$ עשוי מפרופיל RHS 80/80 (t=3.6), סוג הפלדה הוא ST 37.

המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא $160$ מגפ"ס ($1600$ קג"ס/סמ"ר). המבנה מוחזק בניצב במישורו.

חובה לציין את היחידות של כל חישוב! אי-ציון היחידות יוריד נקודות.

מותר להשתמש באחת משתי שיטות היחידות, אך השימוש חייב להיות עקבי לאורך כל הבחינה. מודול האלסטיות של הפלדה: $E=210,000$ מגפ"ס ($2,100,000$ קג"ס/סמ"ר).
