תרשים מספר 2 — קורת פלדה $A,B,D,C$ (המידות בתרשים הן במטרים). בנקודה $D$ יש פרק.

גיאומטריית הקורה: הקורה ישרה ואופקית. הנקודות לאורכה, משמאל לימין: $A$ — $6.0$ מ' — $B$ — $1.0$ מ' — $D$ — $4.0$ מ' — $C$. אורך הקורה כולה $11.0$ מ'.

סמכים: $A$ — סמך פרקי (מפרק נייח). $B$ — סמך גלגלי. $C$ — סמך גלגלי. בנקודה $D$ (במרחק $7.0$ מ' מ-$A$) נמצא פרק פנימי.

עומסים:

• עומס מפולג אחיד $20$ ק"נ/מ' ($2$ ט'/מ') מ-$A$ עד $D$.
• עומס מפולג אחיד $100$ ק"נ/מ' ($10$ ט'/מ') מ-$D$ עד $C$.

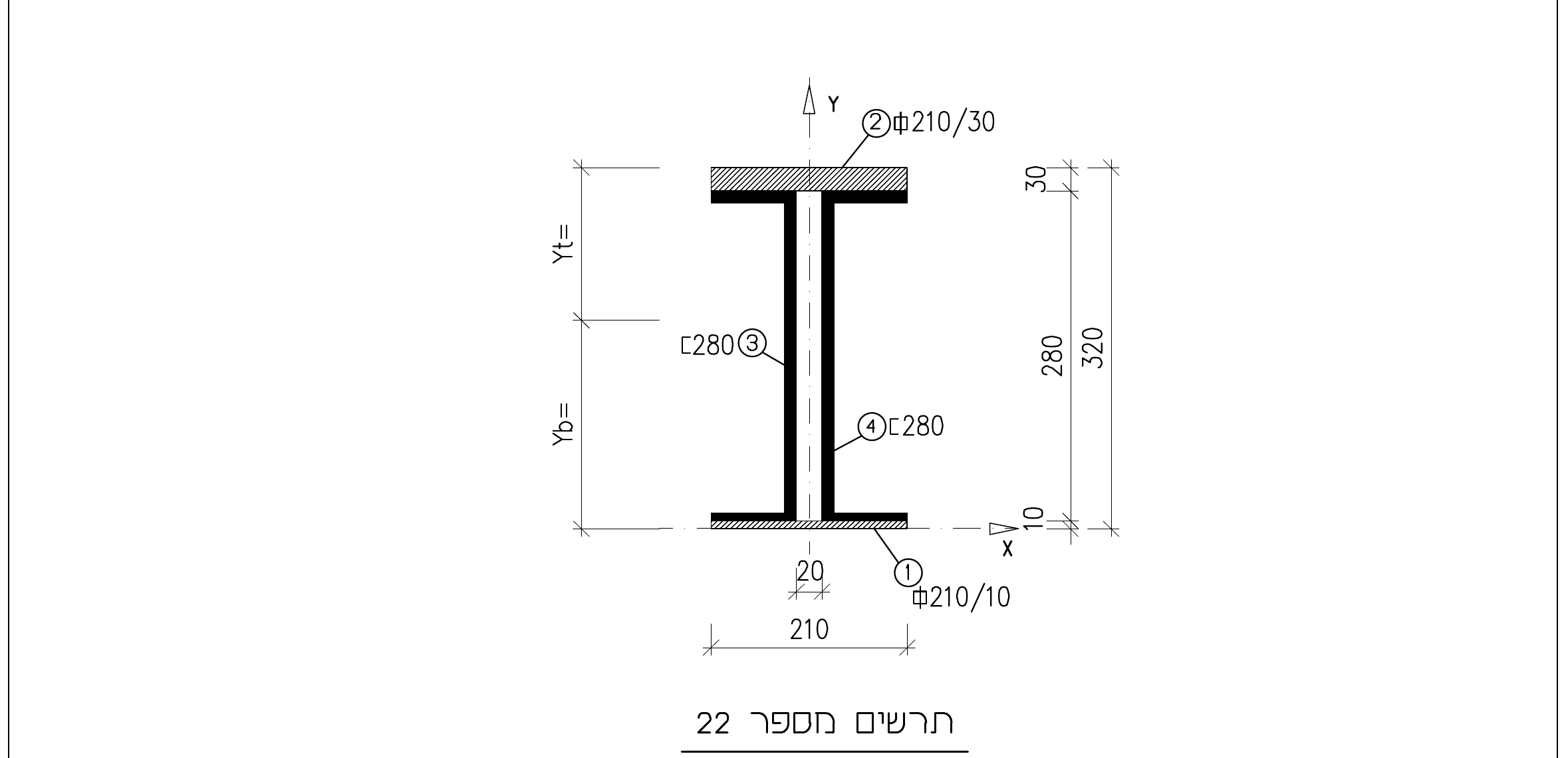

תרשים מספר 22 — חתך הקורה, מורכב מארבעה אלמנטים (המידות בתרשים הן במ"מ).

גובה החתך הכולל $320$ מ"מ, והוא בנוי מלמטה למעלה כך:

1. פלטה תחתונה ⌷$210/10$ — רוחב $210$, עובי $10$.
2. שני פרופילי [$280$ (תעלה, UNP 280) העומדים על גובהם $280$ מ"מ, מגובה $10$ עד $290$, גב אל גב עם מרווח $20$ מ"מ בין הגבים והאגפים פונים החוצה.
3. פלטה עליונה ⌷$210/30$ — רוחב $210$, עובי $30$.

ציר $x$ מסומן בתחתית החתך וציר $y$ בציר הסימטריה האנכי.

המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא $160$ מגפ"ס ($1600$ קג"ס/סמ"ר).

חובה לציין את היחידות של כל חישוב! אי-ציון היחידות יוריד נקודות.

מותר להשתמש באחת משתי שיטות היחידות, אך השימוש חייב להיות עקבי לאורך כל הבחינה.
