תרשים מספר 3 — קורת פלדה $E,A,F,B,G,D,C,H$ המועמסת כמתואר (המידות בתרשים הן במטרים). בנקודה $D$ יש פרק ובנקודה $G$ יש מומנט מרוכז.

גיאומטריית הקורה: הקורה ישרה ואופקית. הנקודות לאורכה, משמאל לימין: $E$ (קצה חופשי) — $2.0$ מ' — $A$ — $6.0$ מ' — $F$ — $4.0$ מ' — $B$ — $1.0$ מ' — $G$ — $1.0$ מ' — $D$ — $6.0$ מ' — $C$ — $2.0$ מ' — $H$ (קצה חופשי). אורך הקורה כולה $22.0$ מ'.

סמכים: $A$ — סמך פרקי (מפרק נייח). $B$ — סמך גלגלי. $C$ — סמך גלגלי. בנקודה $D$ נמצא פרק פנימי.

עומסים:

• כוח מרוכז $80$ ק"נ ($8$ ט') הפועל כלפי מעלה בקצה הזיז $E$.
• עומס מפולג משולשי מ-$A$ עד $F$: אפס ב-$A$ ועולה ל-$40$ ק"נ/מ' ($4$ ט'/מ') ב-$F$.
• מומנט מרוכז $50$ ק"נ·מ' ($5$ ט'·מ') בנקודה $G$, בכיוון השעון.
• עומס מפולג אחיד $30$ ק"נ/מ' ($3$ ט'/מ') מ-$D$ עד $H$.

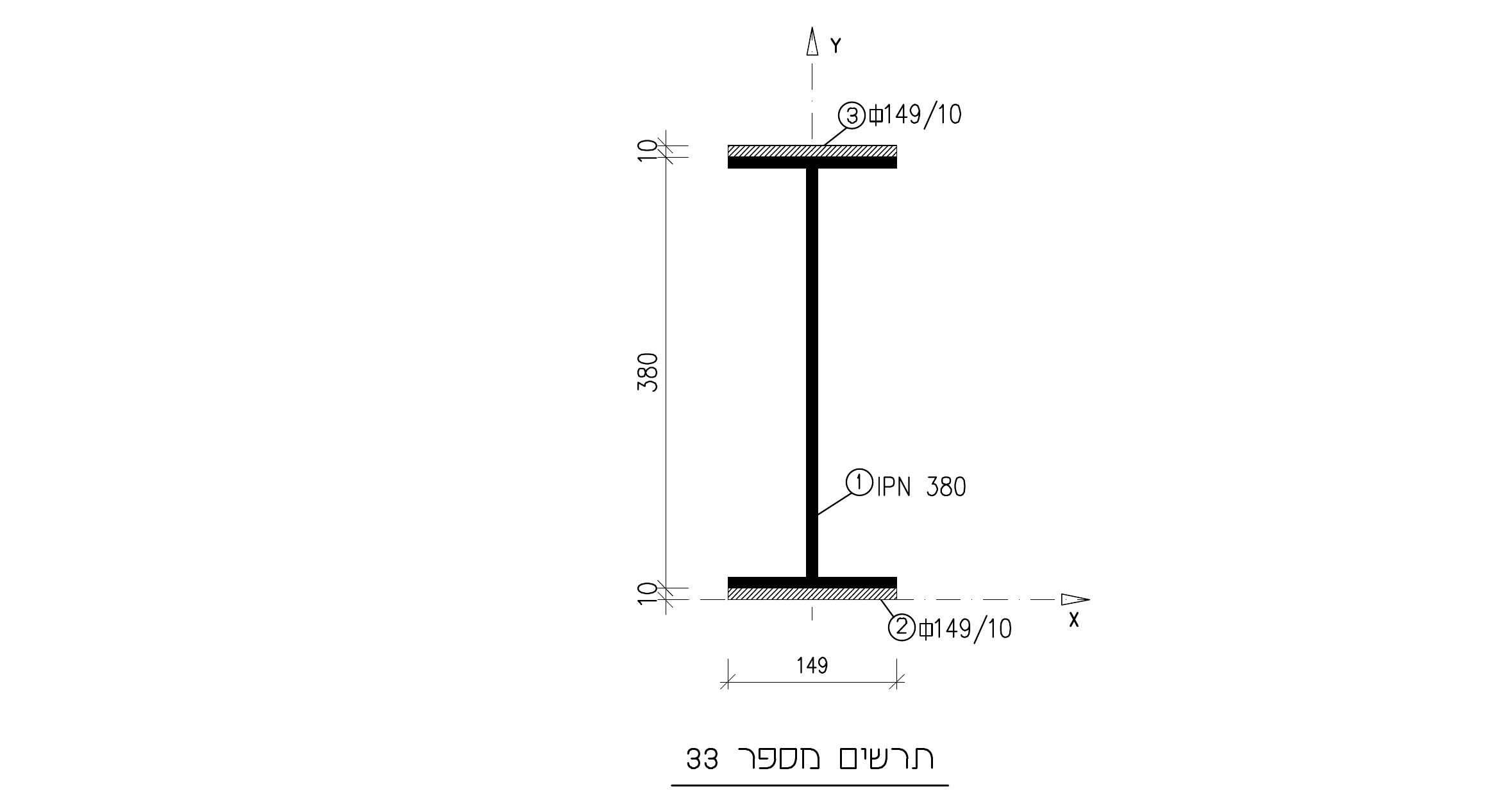

תרשים מספר 33 — חתך הקורה המתאים לסעיף ה' (המידות בתרשים הן במילימטרים): פרופיל IPN 380 ובנוסף שתי פלטות ⌷$149/10$ — אחת מרותכת לאגף העליון ואחת לאגף התחתון.

גובה החתך הכולל $400$ מ"מ, רוחב הפלטות $149$ מ"מ.

המאמץ המותר בפלדה ללחיצה ולמתיחה הוא $1600$ קג"ס/סמ"ר ($160$ מגפ"ס).

חובה לציין את היחידות של כל חישוב! אי-ציון היחידות יוריד נקודות.

מותר להשתמש באחת משתי שיטות היחידות, אך השימוש חייב להיות עקבי לאורך כל הבחינה.
