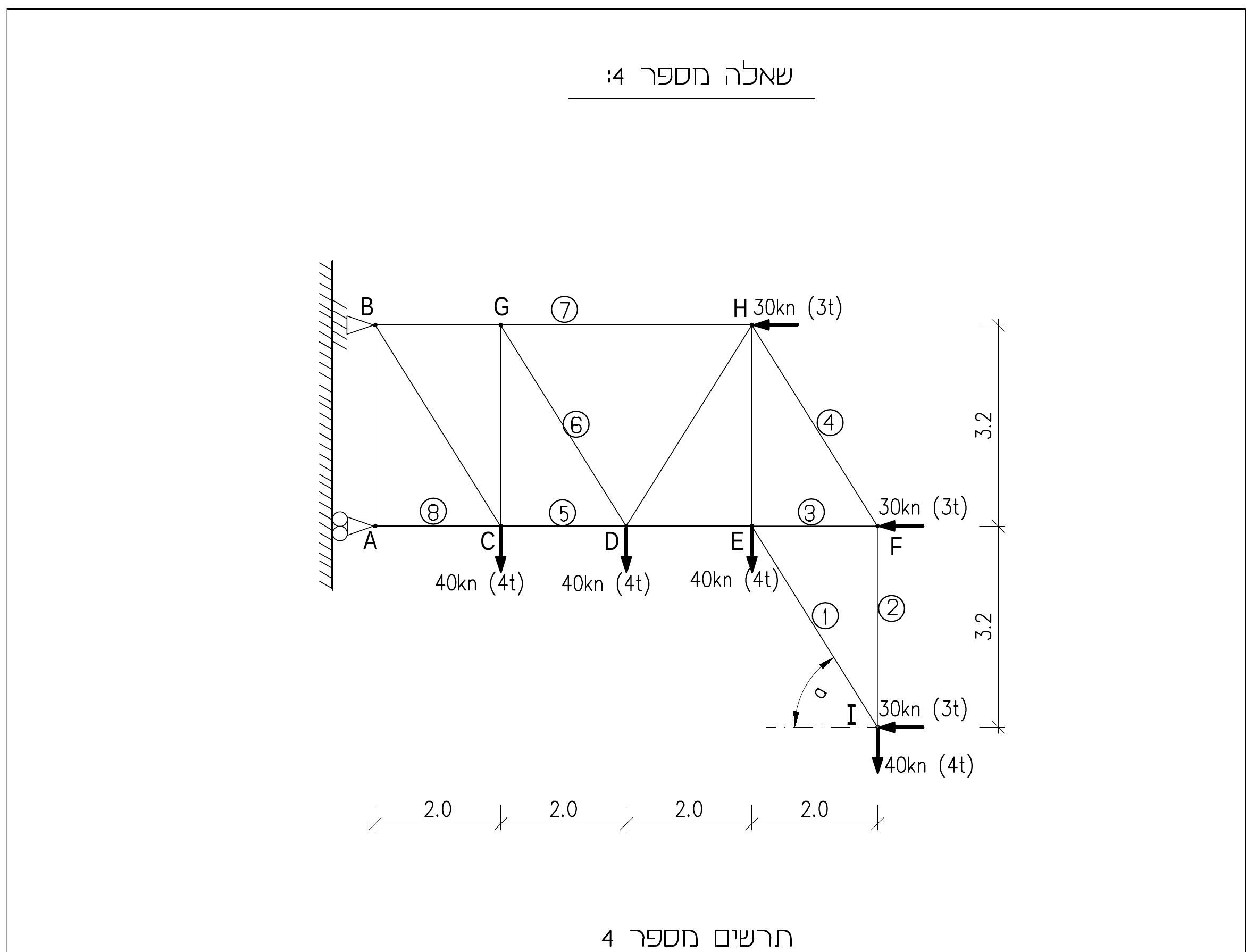

תרשים מספר 4 — מסבך מישורי המוחזק בניצב למישורו, קבוע לקיר אנכי בצידו השמאלי.

צמתי המסבך (הקואורדינטות במטרים, ראשית הצירים בצומת $A$; $x$ ימינה, $y$ מעלה):

המוטות (15): $A$-$B$, $B$-$G$, $G$-$H$ (אגף עליון); $A$-$C$, $C$-$D$, $D$-$E$, $E$-$F$ (אגף תחתון); $B$-$C$, $C$-$G$, $G$-$D$, $D$-$H$, $H$-$E$, $H$-$F$ (סבכה); $E$-$I$, $F$-$I$ (הזרוע התחתונה).

מוטות ממוספרים: ① $E$-$I$ · ② $F$-$I$ · ③ $E$-$F$ · ④ $H$-$F$ · ⑤ $C$-$D$ · ⑥ $G$-$D$ · ⑦ $G$-$H$ · ⑧ $A$-$C$.

סמכים: בצומת $B$ — סמך פרקי אל הקיר (שתי תגובות). בצומת $A$ — סמך גלגלי הנשען על הקיר (תגובה אופקית בלבד).

עומסים: $40$ ק"נ ($4$ ט') כלפי מטה בכל אחד מהצמתים $C$, $D$, $E$. $30$ ק"נ ($3$ ט') שמאלה (לכיוון הקיר) בכל אחד מהצמתים $H$, $F$, $I$. בנוסף $40$ ק"נ ($4$ ט') כלפי מטה בצומת $I$.

הזווית $\alpha$ מסומנת בצומת $I$, בין האופק לבין המוט ①.

מוטות המסבך עשויים מצינורות (t=6) "Ø6 (סוג הפלדה הוא ST 37). המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא $160$ מגפ"ס ($1600$ קג"ס לסמ"ר). יש להתחשב בקריסה באלמנטים לחוצים.

חובה לציין את היחידות של כל חישוב! אי-ציון היחידות יוריד נקודות.

מותר להשתמש באחת משתי שיטות היחידות, אך השימוש חייב להיות עקבי לאורך כל הבחינה.
