זרם חילופין›תיאור מתמטי וגרפי של גדלים סינוסיים

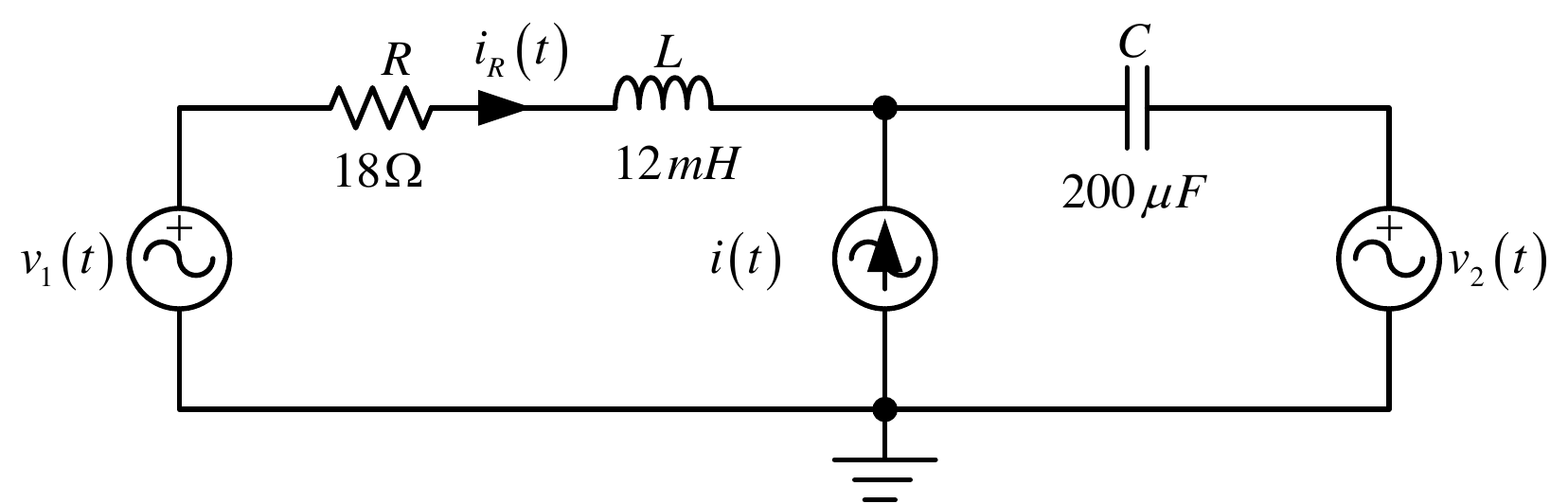

באיור לשאלה 8 מוצג מעגל חשמלי:

אותות המבוא הם:

$v_{1} (t) = 15 \cdot sin (1000 \cdot t) V$

$v_{2} (t) = 10 \cdot sin (1500 \cdot t + 6 0^{\circ}) V$

$i (t) = 2 \cdot sin (500 \cdot t) A$

סעיף א

כתבו ביטוי מתמטי של הזרם הזורם דרך הנגד $R$ בתלות בזמן, $i_{R} (t)$ .

סעיף ב

חשבו את הזרם הממוצע הזורם דרך הנגד $R$ .

סעיף ג

חשבו את ערכו של הזרם היעיל הזורם דרך הנגד $R$ .

סעיף ד

חשבו את ההספק הממוצע המתפזר בנגד $R$ .
