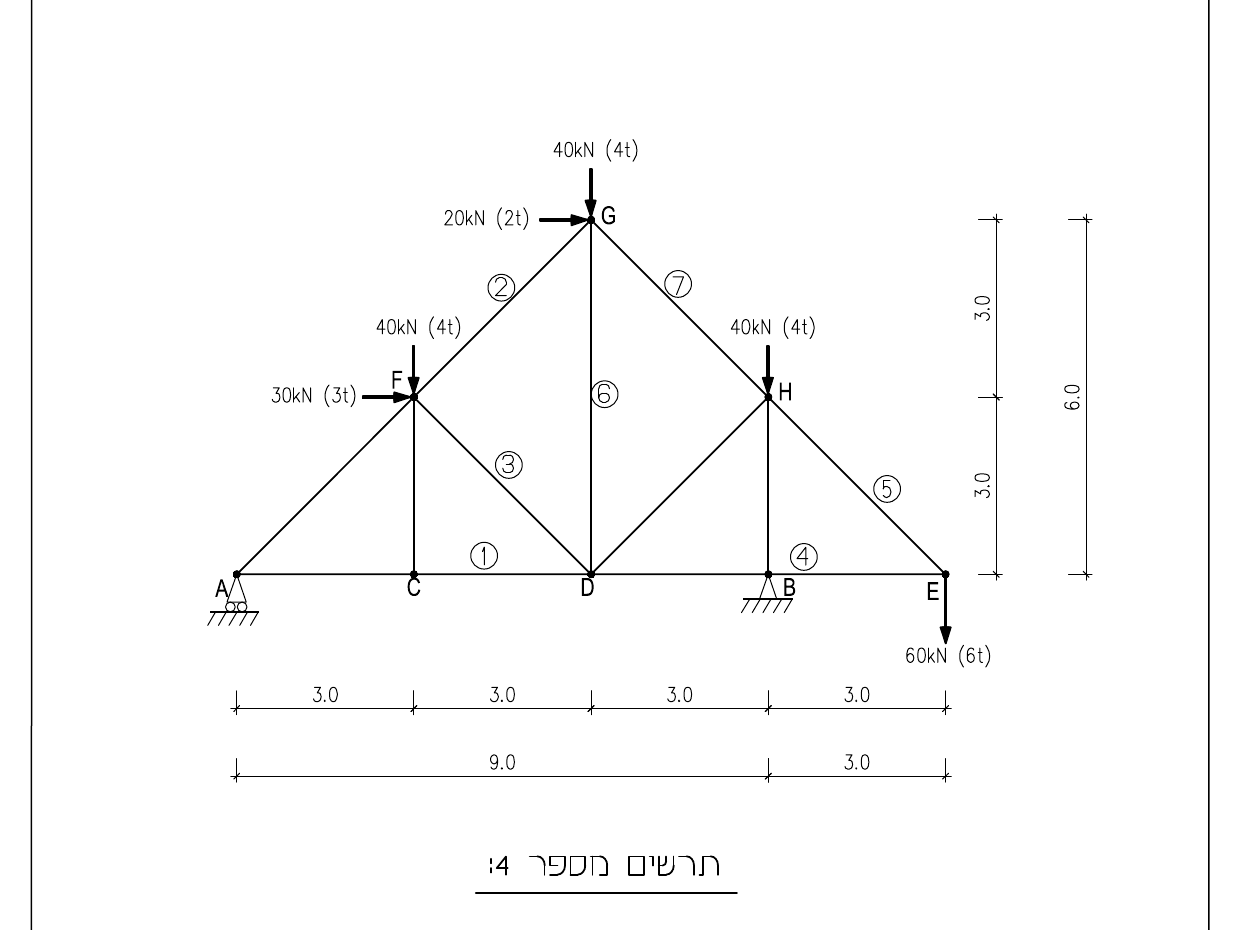

בתרשים מספר 4 מסורטט מסבך מישורי המוחזק בניצב למישורו.
מוטות המסבך עשויים צינורות ריבועיים RHS 60/60 (t=5).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
יש להתחשב בקריסה באלמנטים לחוצים.
(א)חשבו את התגובות בסמכים.
(ב)חשבו את הכוחות במוטות: 1,2,3,4,5,6.
נתון שהכוח במוט מספר 7 הוא כוח לחיצה וגודלו הוא: P7=-16.67 kN (1.67 t).
רכזו את התשובות בטבלה.
נתון שהכוח במוט מספר 7 הוא כוח לחיצה וגודלו הוא: P7=-16.67 kN (1.67 t).
רכזו את התשובות בטבלה.
(ג)נתון שהכוח במוט מספר 4 הוא כוח לחיצה: P4=-57 kN (-5.7 t).
חשבו את המאמץ הקיים במוט זה.
כתבו האם המאמץ הקיים במוט זה עונה על דרישת המאמץ המותר.
חשבו את המאמץ הקיים במוט זה.
כתבו האם המאמץ הקיים במוט זה עונה על דרישת המאמץ המותר.
(ד)נתון שהכוח במוט מספר 3 הוא כוח לחיצה: P3=-47 kN (-4.7 t).
נתון שמאמץ הלחיצה הקיים במוט מספר 3 הוא: σ=2,600 kg/cm2.
למרות שהכוח במוט מספר 3 קטן מאשר הכוח במוט מספר 4 המאמץ הקיים בו יותר גדול.
הסבירו מה הגורם שמשפיע על כך.
נתון שמאמץ הלחיצה הקיים במוט מספר 3 הוא: σ=2,600 kg/cm2.
למרות שהכוח במוט מספר 3 קטן מאשר הכוח במוט מספר 4 המאמץ הקיים בו יותר גדול.
הסבירו מה הגורם שמשפיע על כך.
