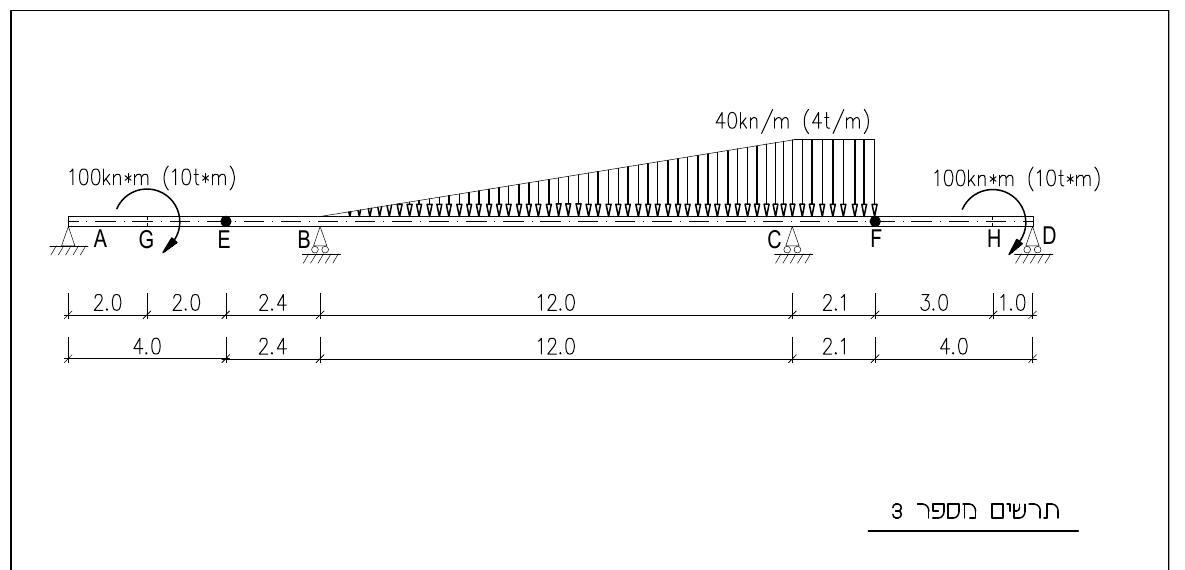

בתרשים מספר 3 מסורטטת קורת פלדה, בעלת חתך מלא, המועמסת כמוצג בתרשים (המידות הן במטרים).
בתרשים מספר 3 מסורטטת קורת פלדה, בעלת חתך מלא, המועמסת כמוצג בתרשים (המידות הן במטרים).
בנקודות E, F יש פרקים.

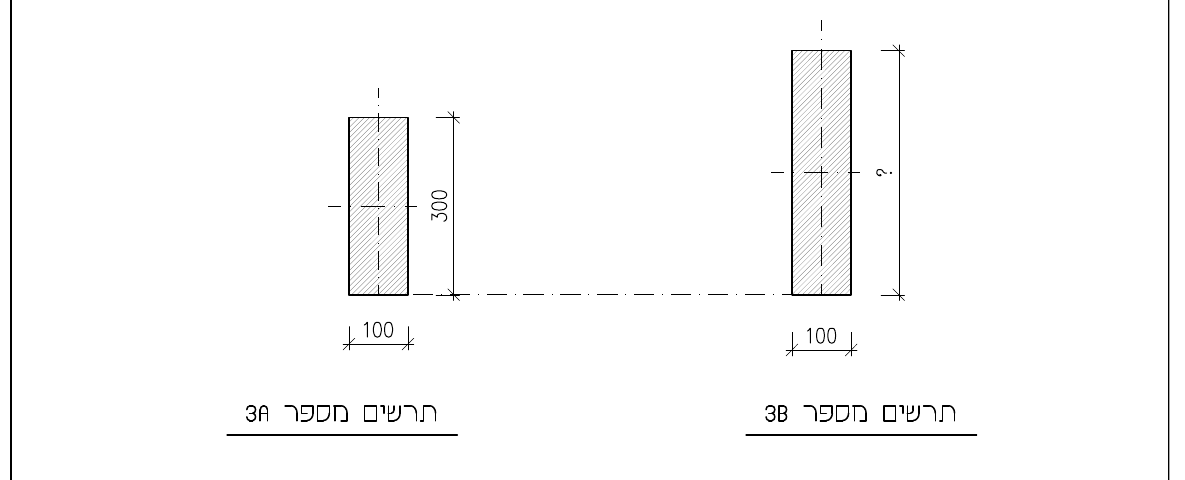

בתרשים מספר 3A מסורטט חתך הקורה בנקודה B (המידות הן במילימטרים).
בתרשים מספר 3B מסורטט חתך הקורה בשדה B-C (המידות הן במילימטרים).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 1600 ק"ג לסמ"ר (160 מגפ"ס).
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות.
חשבו את התגובות בפרקים E, F.
חשבו את התגובות בסמכים A, B, C, D.
חשבו וסרטטו את מהלך הגזירה לאורך הקורה.
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
עבור המומנט בנקודה B (תרשים מספר 3A):
חשבו את מאמצי הכפיפה בנקודה B וסרטטו את פרוס מאמצי הכפיפה.
האם החתך הנתון מתאים מבחינת המאמץ המותר בפלדה?
עבור המומנט המקסימלי בשדה B-C:
בהנחה שהמומנט המקסימלי בשדה הוא מומנט חיובי וגודלו קנ"מ ( ט"מ), חשבו מה הגובה הדרוש לחתך המופיע בתרשים 3B כך שמאמץ לא יעלה על המאמץ המותר.
סרטטו את פרוס מאמצי הכפיפה עבור הגובה שבחרתם.
