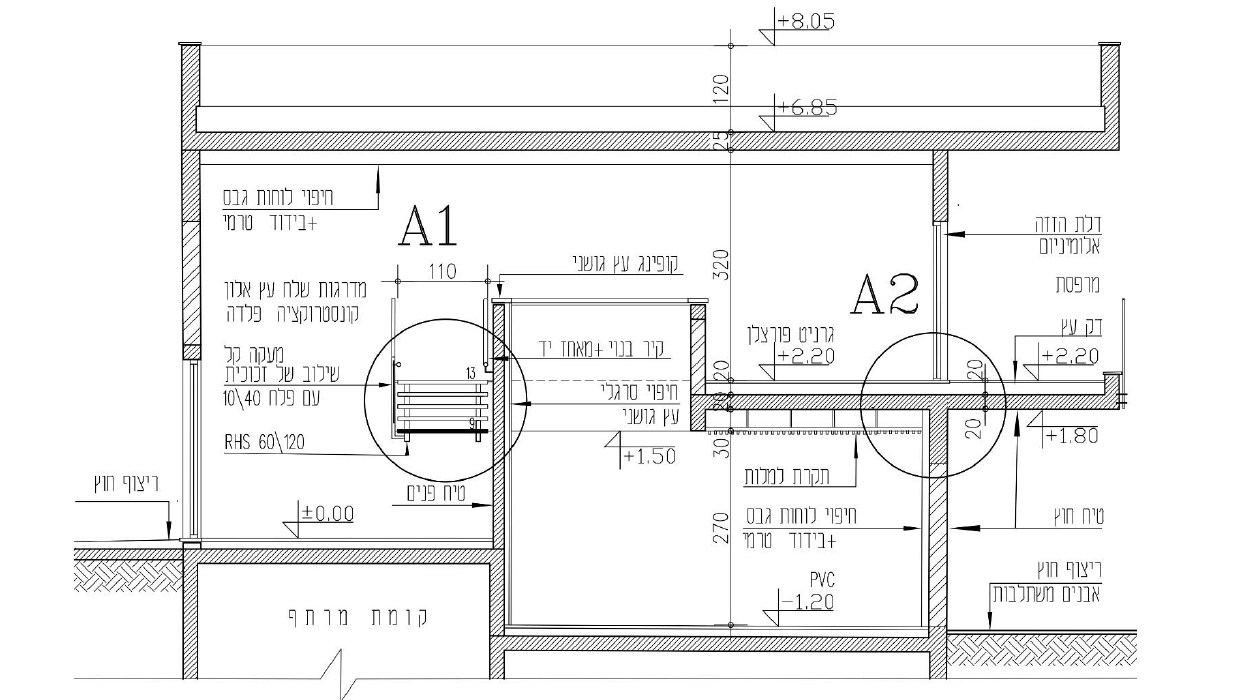

באיור לשאלה 1 נתון חתך סכמי, ללא קנ”מ, של קטע מבניין מגורים. באיור מצוינים שני פרטים: 1A ו-2A. יש לבחור פרט אחד ואליו להתייחס בתשובתך.
(א1)יש לסרטט על גבי נספח א’1, בקנ”מ 1:5, את פרט A1, המסומן באיור לשאלה: חתך אופקי של מדרגות קלות מפרופילים פלדה + שלח עץ גושני.
החתך מבוצע במדרגה מס’ 9. רום המדרגות הוא 17 ס”מ. משני צידי המדרגה יש מאחז יד.
קיר הבטון בצד ימין של המדרגות כולל בצדו האחד חיפוי מסרגלי עץ אנכיים גושני, ובצדו השני חיפוי טיח-פנים.
בצד שמאל של המדרגות – מעקה זכוכית מחובר לקונסטרוקציית פלדה.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
החתך מבוצע במדרגה מס’ 9. רום המדרגות הוא 17 ס”מ. משני צידי המדרגה יש מאחז יד.
קיר הבטון בצד ימין של המדרגות כולל בצדו האחד חיפוי מסרגלי עץ אנכיים גושני, ובצדו השני חיפוי טיח-פנים.
בצד שמאל של המדרגות – מעקה זכוכית מחובר לקונסטרוקציית פלדה.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
(א2)יש לסרטט על גבי נספח א’2, בקנ”מ 1:5, את פרט A2, המסומן באיור לשאלה: דלת הזזה מאלומיניום במעבר בין חלל פנים בריצוף גרניט פורצלן ובין מרפסת בטון בגמר ריצוף דק עץ.
יש לכלול בפירוט תקרה תותבת מלוחות גבס בצד פנים וחיפוי קיר פנים בלוחות גבס + בידוד טרמי.
יש לכלול בפירוט תקרה תותבת מלוחות גבס בצד פנים וחיפוי קיר פנים בלוחות גבס + בידוד טרמי.
