אין קשר בין הסעיף א' לסעיפים ב' ו- ג'.

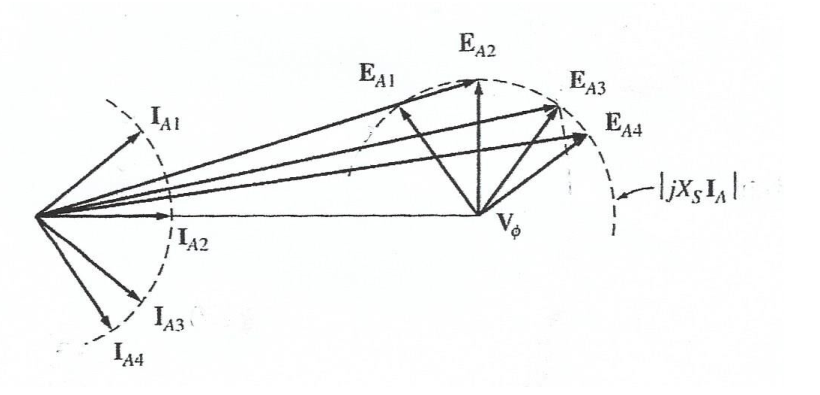

א. (8 נק') באיור לשאלה 5 מוצג אוסף של דיאגרמות וקטוריות עבור פאזה אחת של הגנרטור הסינכרוני למצבי העבודה השונים של מערכת אספקת החשמל. ההתנגדות האוהמית של הסליל הפאזי זניחה.

(איור)

מתוך הרשימה שלמטה יש לבחור את ההיגד שמתאר נכון את פעולת המערכת עם הגנרטור הסינכרוני במצבים השונים המתוארים באיור לשאלה ולהעתיקו למחברת (אין צורך להסביר את הבחירה):

1. גודל זרם העומס, המתח וזרם העירור הם קבועים.
2. גודל זרם העומס וזרם העירור הם קבועים, המתח משתנה.
3. המתח וזרם העירור הם קבועים, גודל זרם העומס משתנה.
4. גודל זרם העומס והמתח הם קבועים, זרם העירור משתנה.
5. גודל זרם העומס קבוע, המתח וזרם העירור משתנים. ב. (8 נק') נתוני גנרטור סינכרוני הם: חיבור הסלילים כוכב, $S_{nom}=200\mathrm{kVA}$, $480\mathrm{V},50\mathrm{Hz}$, $2p=2$, $X_s=0.25\mathrm{\Omega }$, $R_a=0.04\mathrm{\Omega }$, $\eta =88\%$. עומס המחובר לגנרטור הוא בעל גורם הספק $\cos \phi =0.8$ מפגר. חשבו את הכא"ם לפאזה $E_a$ ואת זווית העומס $\delta$ בעבודת הגנרטור בעומס הנומינלי. ג. (4 נק') חשבו את ההספק המכני $P_{in}$ המושקע בכניסה ואת המומנט $T_{in}$ המופעל על ציר הגנרטור בעומס הנומינלי.
