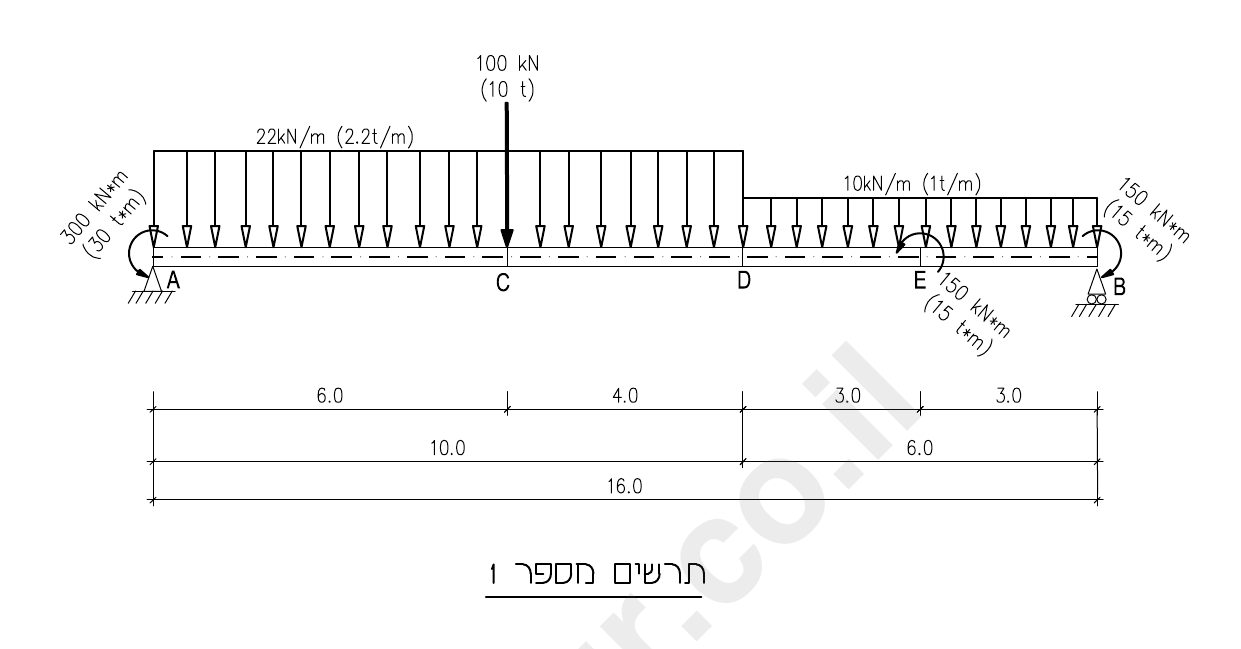

בתרשים מספר 1 מסורטטת קורת פלדה העשויה מפרופיל IPN (המידות בתרשים הן במטרים).
בנקודה C יש כוח מרוכז.
בנקודות A, E, B יש מומנט מרוכז.
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
חובה לציין את היחידות של כל חישוב! אי-ציון היחידות יוריד נקודות!!!
(א)חשבו את התגובות בסמכים A, B.
(ב)חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
(ג)חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
(ד)עבור סעיף זה, נתון שהמומנט החיובי המקסימלי בשדה הוא M=600 kN·m (60 t·m).
חשבו את Wx (מומנט ההתנגדות) הדרוש, כך שהמאמץ הקיים לא יעלה על המאמץ המותר. בחרו פרופיל IPN המתאים למומנט ההתנגדות שחישבתם. חשבו את מאמצי הכפיפה הקיימים עבור הפרופיל שבחרתם, וכתבו איפה יש מאמצי לחיצה ואיפה יש מאמצי מתיחה.
חשבו את Wx (מומנט ההתנגדות) הדרוש, כך שהמאמץ הקיים לא יעלה על המאמץ המותר. בחרו פרופיל IPN המתאים למומנט ההתנגדות שחישבתם. חשבו את מאמצי הכפיפה הקיימים עבור הפרופיל שבחרתם, וכתבו איפה יש מאמצי לחיצה ואיפה יש מאמצי מתיחה.
(ה)עבור הפרופיל שבחרתם, חשבו את המומנט המקסימלי שיכול החתך לקבל. מה גודל מאמצי הכפיפה הקיימים עבור המומנט המקסימלי שחישבתם בסעיף זה?
