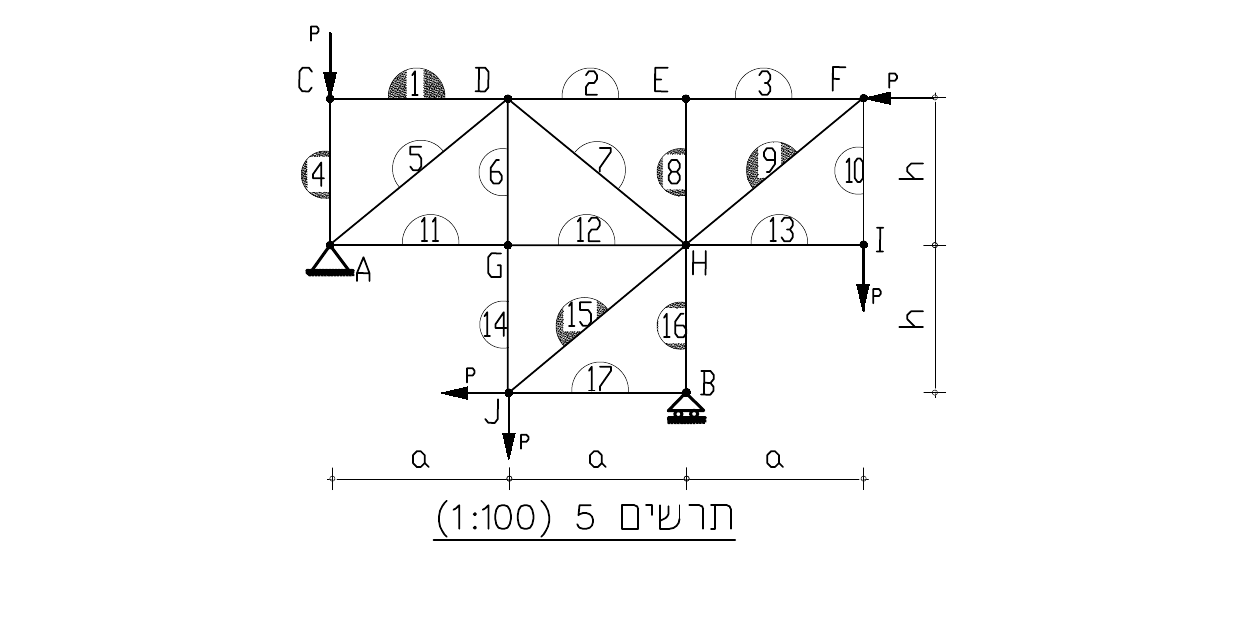

תרשים 5 מציג מסבך עם כוחות ומידות המסומנים באותיות. המסבך מוחזק בניצב למישורו.
בכל הסעיפים:
מלבד סעיף ג2, אין צורך בחישובים.
ללא נימוק לא ינתן ניקוד.
ענו על השאלות הבאות:
סעיפים א'- ב' מתייחסים לתרשים מספר 5:

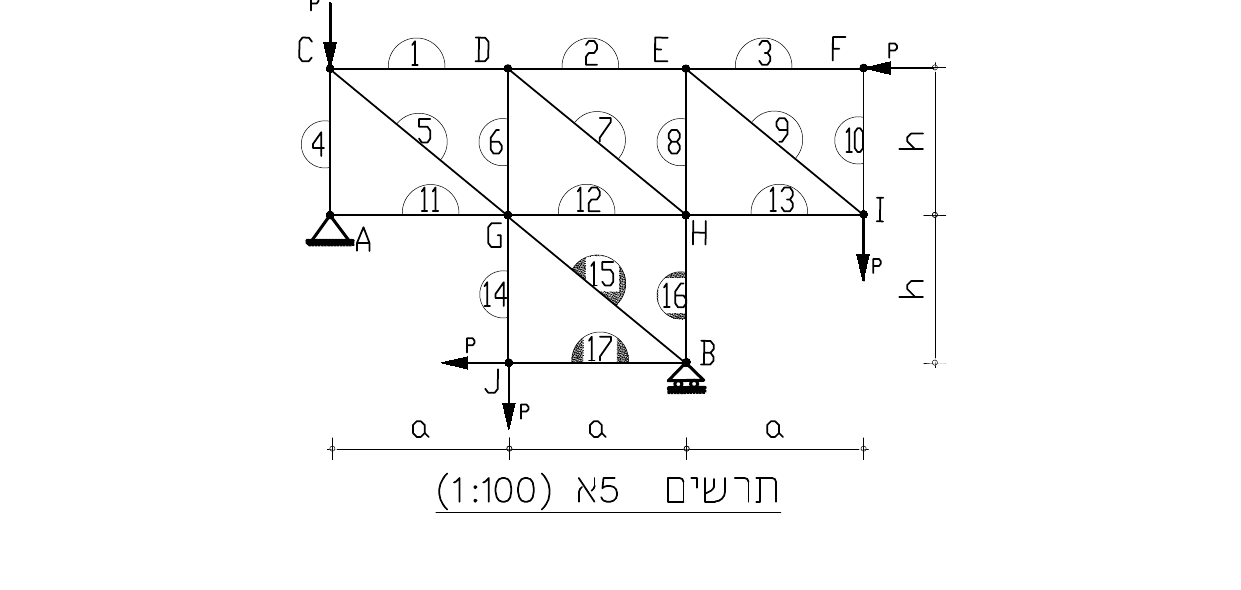

סעיפים ג', ד'- ה' מתייחסים לתרשים מספר 5א:
(א)קבעו ללא חישוב אם המוטות הבאים (מודגשים בסרטוט), נמצאים במתיחה או בלחיצה: 1, 4, 8, 9, 15, 16.
(ב)נניח כי הכוח במוט 15 והכוח במוט 9 שווים בגודלם. עבור איזה מהמוטות נדרש שטח חתך גדול יותר כדי לעמוד בדרישות החוזק?
(ג1)בתרשים 5א המתכנן חיבר את מוט 15 אל הצמתים B ו-G:
קבעו אם מוט 15 ומוט 17 (מודגשים בסרטוט), נמצאים במתיחה או בלחיצה.
קבעו אם מוט 15 ומוט 17 (מודגשים בסרטוט), נמצאים במתיחה או בלחיצה.
(ג2)חשבו את הריאקציה בסמך B ובטאו את התוצאה בעזרת הכוח P.
(ד)כדי שמוט 16 יהיה שמוט במתיחה: האם הכוח במוט 15 צריך להיות גדול, שווה או קטן מהריאקציה בסמך B?
(ה)אם פועלים על המסבך כוחות אופקיים בלבד, מהו גודל הריאקציה בסמך B?
