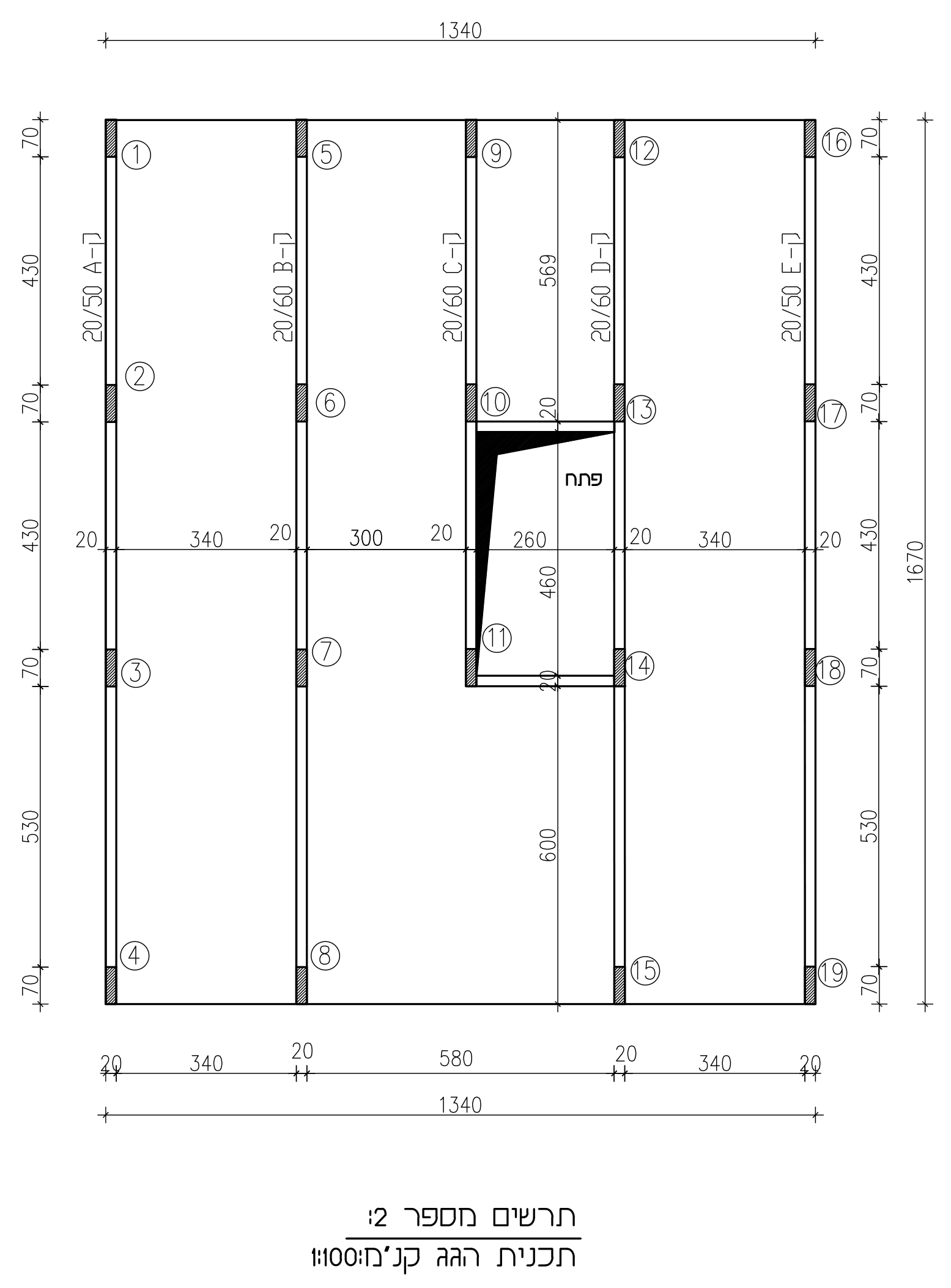

בתרשים מספר 2 מסורטטת תוכנית של תקרה בגן ילדים. בתקרת הגג יש פתח מכוסה בסקיילייט.
בתרשים מספר 2 מסורטטת תוכנית של תקרה בגן ילדים. בתקרת הגג יש פתח מכוסה בסקיילייט.
התקרה היא מקשית, חד כיוונית בעובי 16 ס"מ ונשענת על קורות יורדות.
העומס הקבוע (ללא המשקל העצמי) על כל חלקי התקרה הוא 3.8 ק"נ למ"ר (0.38 טון למ"ר).
העומס השימושי על כל חלקי התקרה הוא 2.2 ק"נ למ"ר (0.22 טון למ"ר).
סוג הבטון הוא ב-30, האגרגט גירי.
סרטטו את הסכמות הסטטיות של התקרה.
קבעו את L0 מקסימום של התקרה וציינו איזה שדה קובע אותו (הראו את החישוב).
בדקו אם עובי התקרה הנתון עומד בדרישות הכפף של ת"י 466.
חשבו את עומס השרות המועבר מהתקרה לקורה ק-E (הוסיפו את משקלה העצמי של הקורה).
סרטטו את הקורה ק-E ואת עומס השרות הפועל על כל אחד מהשדות של הקורה.
בדקו האם גובה הקורה, ק-E, עומד בדרישות הכפף של ת"י 466.
בהנחה שרוחב הקורה ק-E השתנה ל 30 ס"מ:
מה צריך להיות גובה הקורה במקרה זה!
