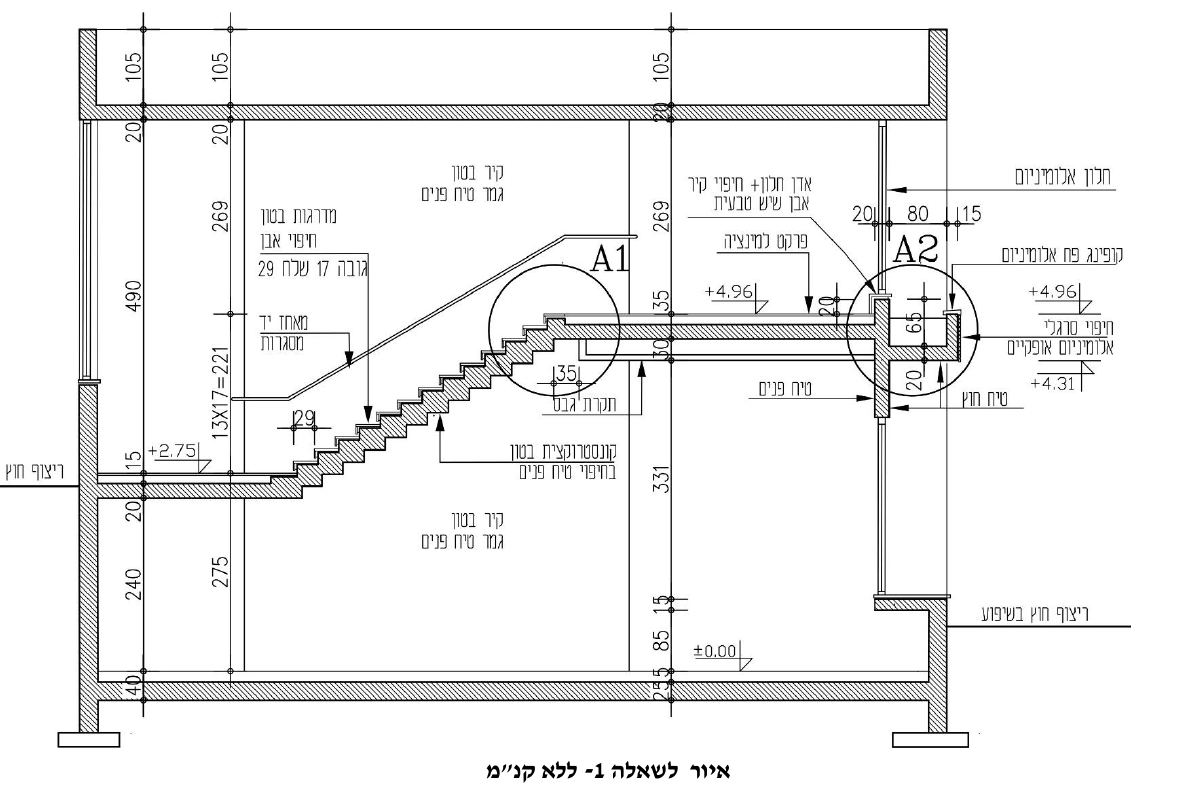

באיור לשאלה 1 נתון חתך סכמתי, ללא קנ"מ, של בית מגורים, הכולל גרם מדרגות מבטון ואבן, ואדנית במפלס העליון. באיור מסומנים שני פרטים: 1A ו-2A. יש לבחור פרט אחד ואליו להתייחס בתשובתך.

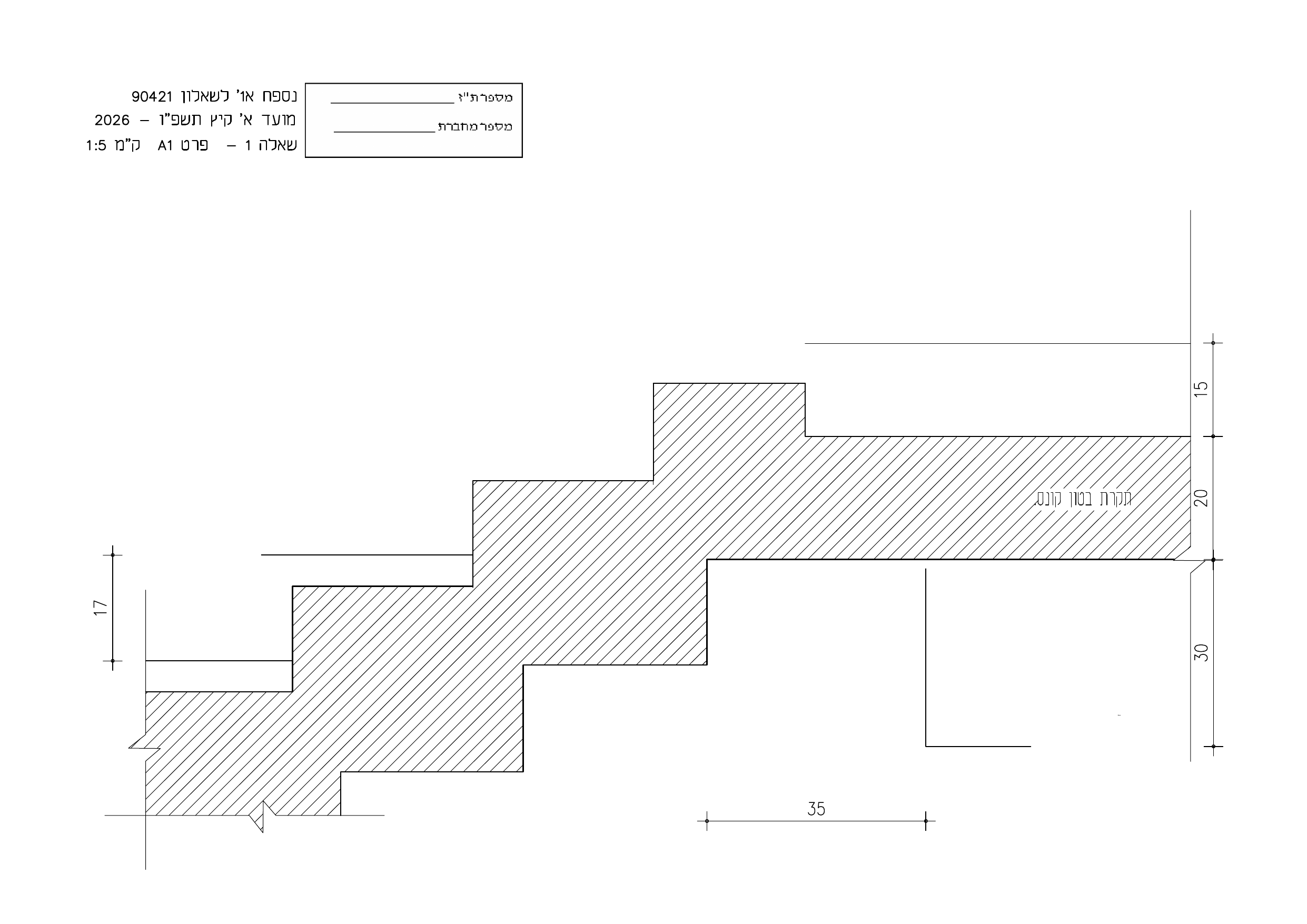

(א1)יש לשרטט על גבי נספח א', בקנ"מ 1:5, את פרט A1 המסומן באיור לשאלה – מדרגות בטון בחיפוי אבן שיש.
המדרגות בנויות על גבי קונסטרוקציה מבטון בגמר טיח שיש ומחופות אבן שיש טבעית. שלח המדרגה בעובי 3 ס"מ, ורום המדרגה בעובי 2 ס"מ. קיים רווח של ארבעה ס"מ בחלק התחתון של רום המדרגה לבין השלח שמתחתיו.
על קיר הבטון שמלווה את המדרגות יש להוסיף סימון פנל אבן בגובה 4 ס"מ. יש להשלים את פירוט חיפוי הרצפה בפרקט למינציה, ואת תקרת הגבס במרחק 30 ס"מ מתחת לתקרת הבטון. הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
המדרגות בנויות על גבי קונסטרוקציה מבטון בגמר טיח שיש ומחופות אבן שיש טבעית. שלח המדרגה בעובי 3 ס"מ, ורום המדרגה בעובי 2 ס"מ. קיים רווח של ארבעה ס"מ בחלק התחתון של רום המדרגה לבין השלח שמתחתיו.
על קיר הבטון שמלווה את המדרגות יש להוסיף סימון פנל אבן בגובה 4 ס"מ. יש להשלים את פירוט חיפוי הרצפה בפרקט למינציה, ואת תקרת הגבס במרחק 30 ס"מ מתחת לתקרת הבטון. הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.

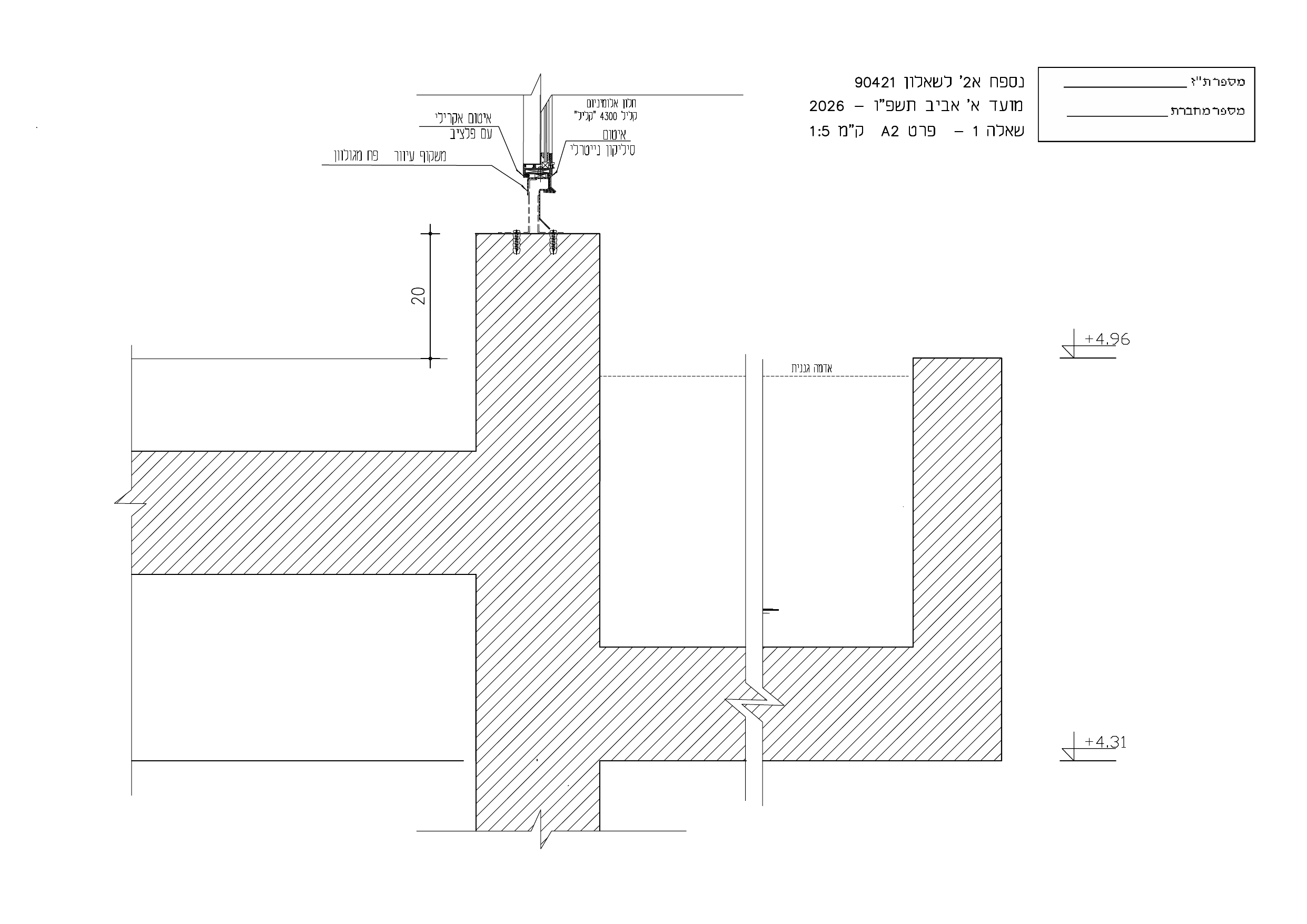

(א2)יש לסרטט על גבי נספח א'2, בקנ"מ 1:5, את פרט A2, המסומן באיור לשאלה:
פרט אדנית בטון בחיפויי סרגלי אלומיניום אופקיים במידות 40/10 מ"מ וקופינג פח אלומיניום.
הפרט כולל אדן חלון בחיפוי אבן טבעית כולל חיבור האדן לחיפוי קיר פנימי בטיח. גמר קירות הבניין בטיח צבע בפנים ובחוץ. יש להשלים את פירוט חיפוי הרצפה בפרקט למינציה ואת תקרת הגבס במרחק 30 ס"מ מתחת לתקרת הבטון. (הפרט לא כולל פתרון לניקוז המים באדנית).
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
פרט אדנית בטון בחיפויי סרגלי אלומיניום אופקיים במידות 40/10 מ"מ וקופינג פח אלומיניום.
הפרט כולל אדן חלון בחיפוי אבן טבעית כולל חיבור האדן לחיפוי קיר פנימי בטיח. גמר קירות הבניין בטיח צבע בפנים ובחוץ. יש להשלים את פירוט חיפוי הרצפה בפרקט למינציה ואת תקרת הגבס במרחק 30 ס"מ מתחת לתקרת הבטון. (הפרט לא כולל פתרון לניקוז המים באדנית).
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
