מערכות חשמליות רבות, לדוגמה מערכת להאצת חלקיקים, כוללות לוחות טעונים, כמתואר במערכת המוצגת לפניכם.
מערכות חשמליות רבות, לדוגמה מערכת להאצת חלקיקים, כוללות לוחות טעונים, כמתואר במערכת המוצגת לפניכם.

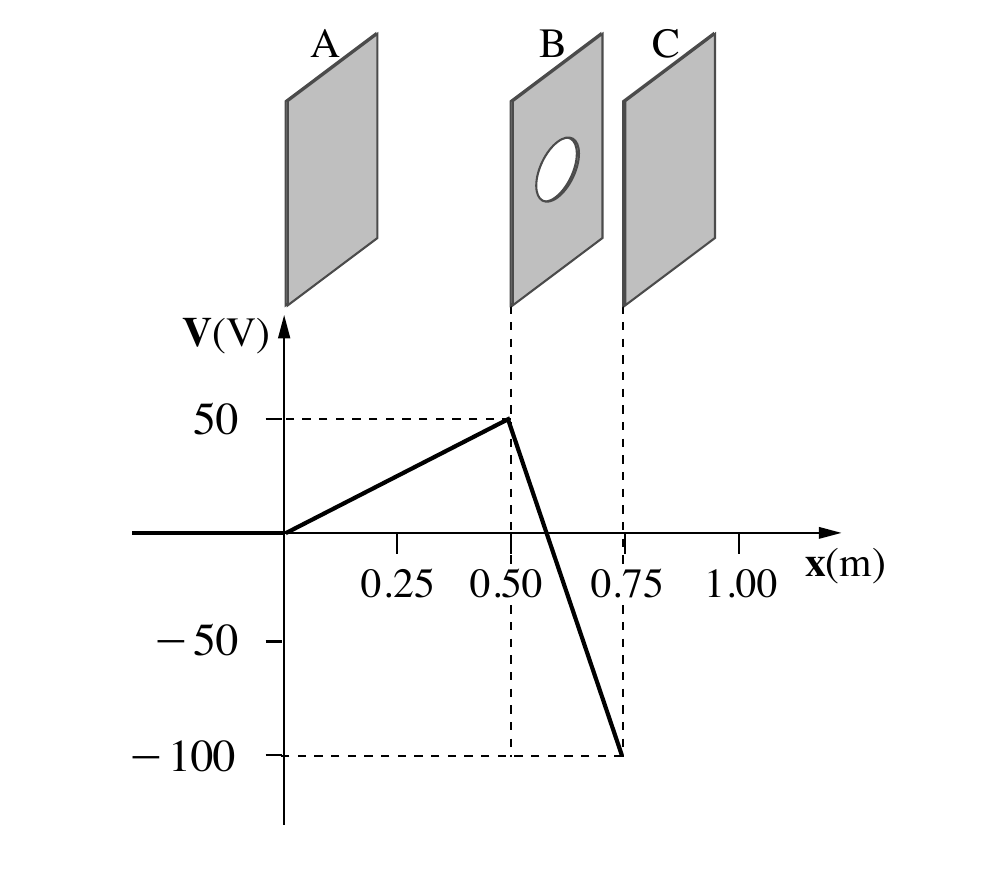

המערכת כוללת שלושה לוחות ארוכים מאוד וטעונים, C , B , A, המוצבים במקביל זה לזה במרחקים שונים, כמתואר באיור. במרכזו של לוח B יש חור קטן. הגרף שלפניכם מתאר את הפוטנציאל החשמלי בין הלוחות כפונקציה של המרחק.
שלושה לוחות ארוכים מאוד וטעונים A, B, C, מוצבים במקביל זה לזה במרחקים שונים; במרכזו של לוח B יש חור קטן
[מן הגרף] פוטנציאל V(V) כפונקציה של מרחק x(m): עולה ליניארית מ-(0,0) ל-(0.5,50), יורד ליניארית מ-(0.5,50) ל-(0.75,-100); קווי מקווקו אנכיים בין הלוחות ל-x=0.5 (לוח B) ו-x=0.75 (לוח C)
חלקיק טעון שלילית משוחרר ממנוחה ממרכז לוח A (נתון לסעיפים ג–ה)
מסת החלקיק m=8×10^-25 kg, מטען החלקיק q=-6.4×10^-19 C (נתון לסעיף ד)
קבעו את הכיוון של השדה החשמלי בין הלוח A ללוח B, ואת הכיוון של השדה החשמלי בין הלוח B ללוח C. נמקו את קביעותיכם.
חשבו את עוצמת השדה החשמלי בין הלוח A ללוח B (E_AB), ואת עוצמת השדה החשמלי בין הלוח B ללוח C (E_BC).
חלקיק טעון שלילית משוחרר ממנוחה ממרכז לוח A.
סעיף ג. הסבירו מדוע תנועת החלקיק בין הלוח A ללוח B היא תנועה שוות תאוצה (הזניחו את כוח הכבידה הפועל על החלקיק).
חשבו את המהירות המרבית (המקסימלית) של החלקיק בתנועתו בין הלוח A ללוח B. נתון: מסת החלקיק m=8×10^-25 kg ומטען החלקיק q=-6.4×10^-19 C.
החלקיק נכנס לאזור שבין הלוח B ללוח C דרך החור הקטן שבלוח B.
סעיף ה. האם החלקיק יגיע ללוח C? נמקו.
