מבנה פלדה›מסבכים

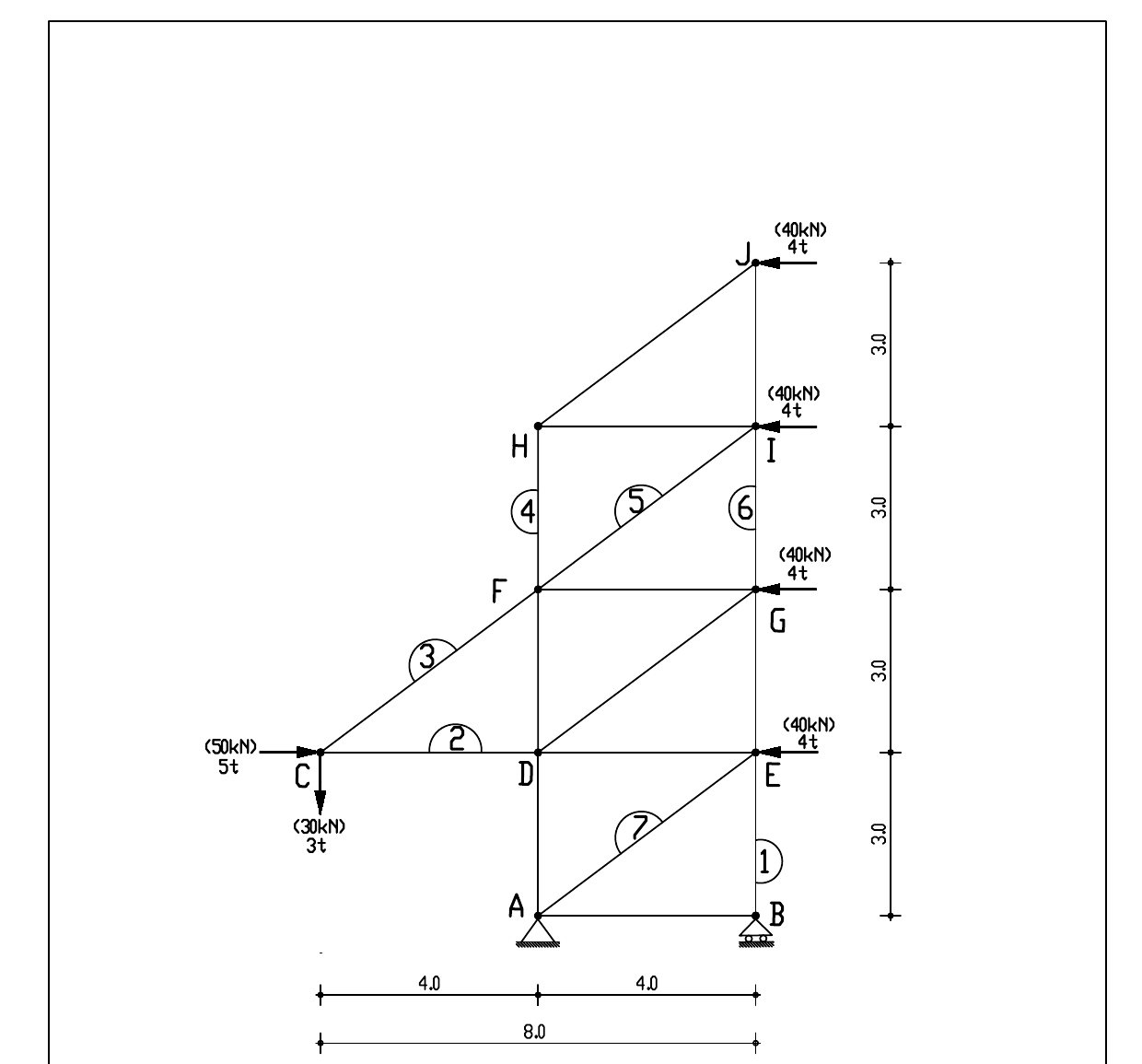

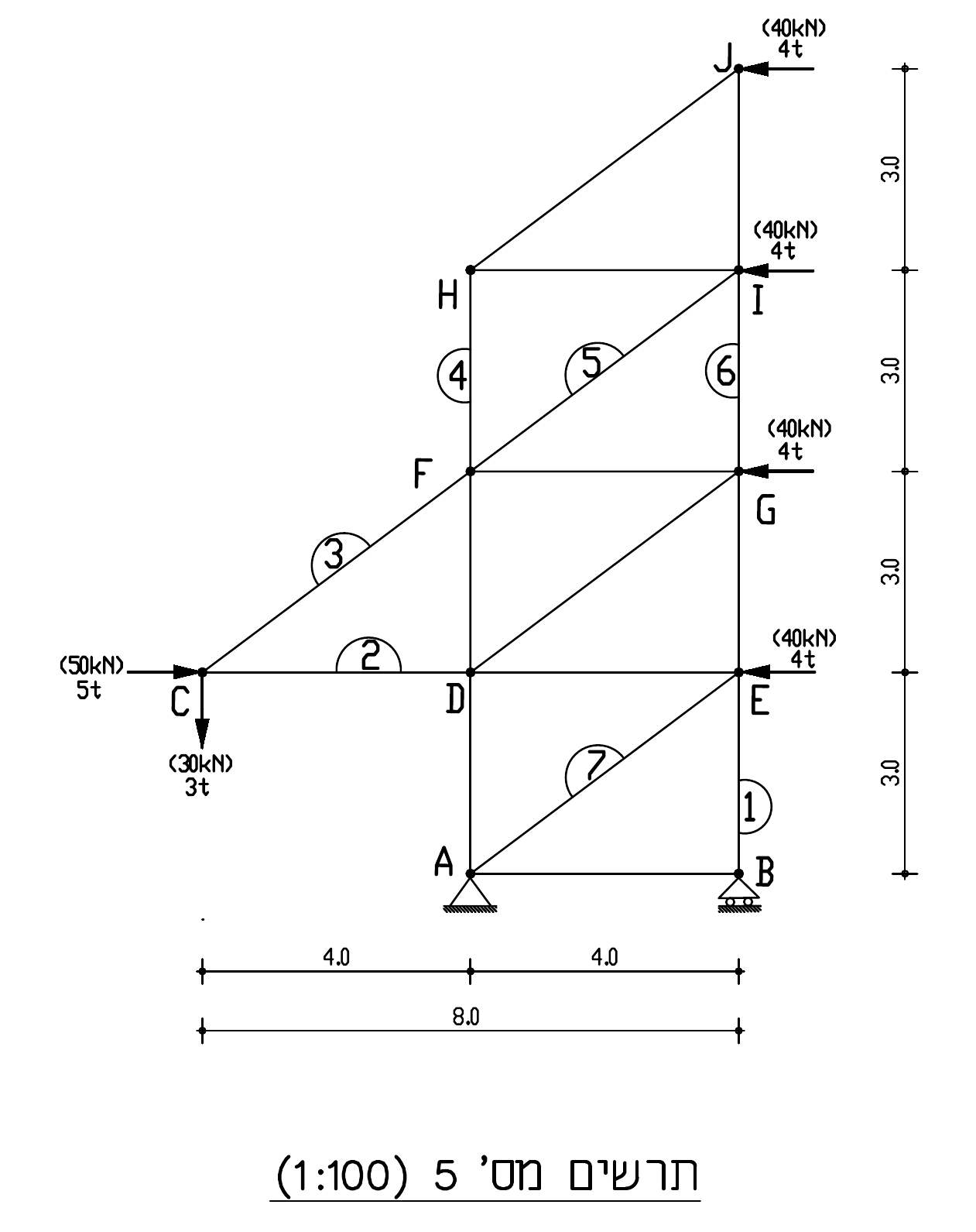

בתרשים מספר 5 מסורטט מסבך מישורי, המוחזק בניצב למישורו (המידות הן במטרים).

מוטות המסבך עשויים מפרופיל R.H.S.100/100/8

A=29.10 cm2

i= 3.74 cm

המאמץ המותר בפלדה הוא 160MPa (1600 kg/cm2).

חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יפחית ניקוד.

סעיף א

חשבו את התגובות בסמכים.

סעיף ב

חשבו את הכוחות במוטות 6,5,4,3,2,1.

עליכם לרשום את התשובות בטבלה ולציין אם המוט מתוח או לחוץ.

סעיף ג

בהנחה שהכוח במוט מספר 7 הוא כוח לחיצה שגודלו הוא: P7= -260 kN (-26 t),

חשבו את המאמץ הקיים במוט וכתבו אם הוא נמצא בטווח המאמץ המותר.
