חלק ג – הנדסה תיאורית · יש לענות על אחת מהשאלות 3–4. ערך כל שאלה 15 נקודות.

שאלה מספר 4 (בחירה) – 15 נק' נתון מבנה של חממת מחקר קקטוסים קיימת. משרד החקלאות, בשיתוף האוניברסיטה העברית, החליט להרחיב את החממה הקיימת לשם ביצוע ניסוי חדש. לשם כך הוחלט לתכנן חלל נוסף בחלקה המזרחי של החממה, כמוצג בנספחים ד, ה. גג החממה הנוספת יתוכנן כגג שטוח, כמצוין בנספחים.

נספחים המצורפים לשאלה 4:

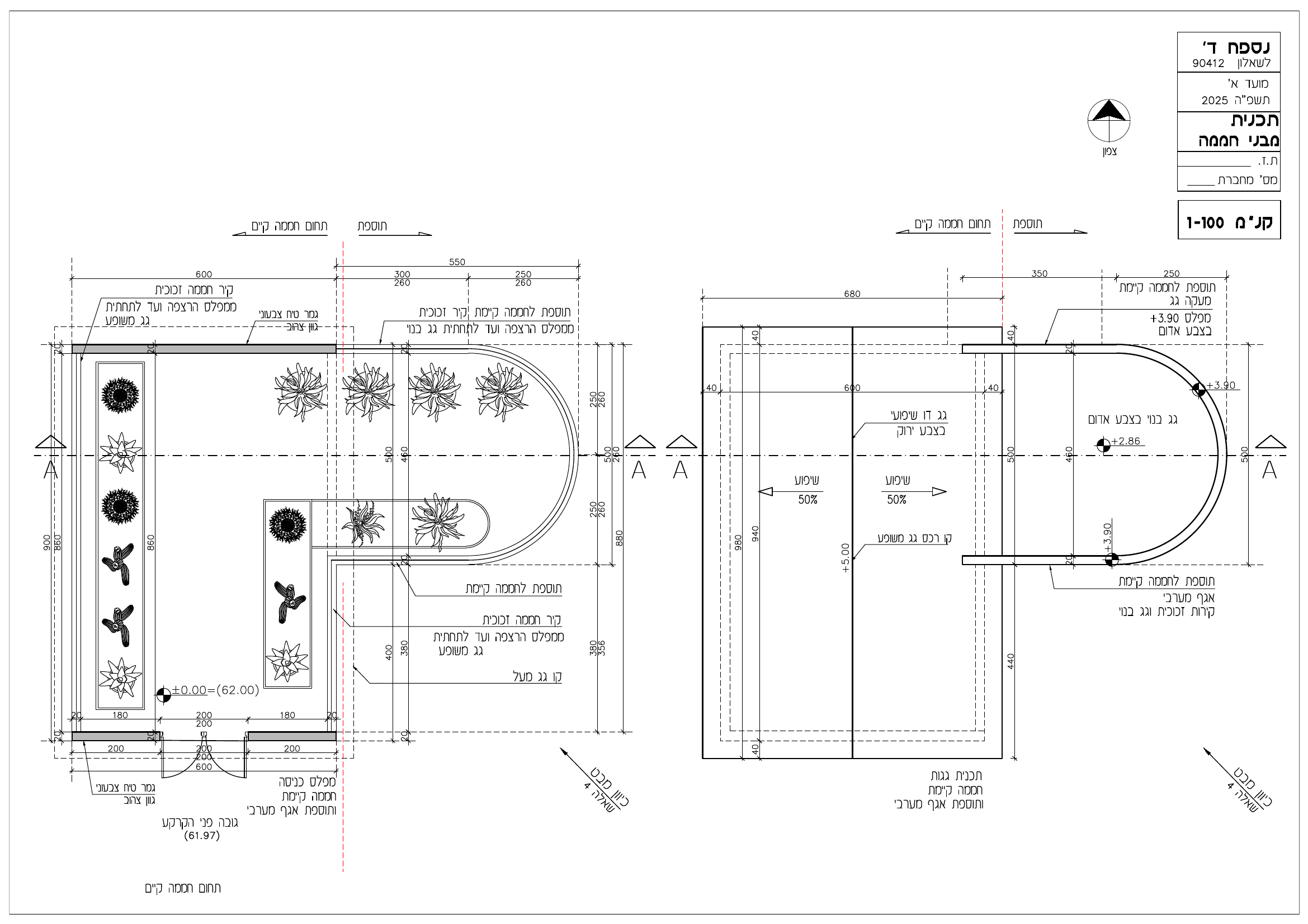

• נספח ד: תוכניות המראות את מבנה החממה הקיים בתוספת חלל החממה החדש, מפלס קרקע ותוכנית גגות.

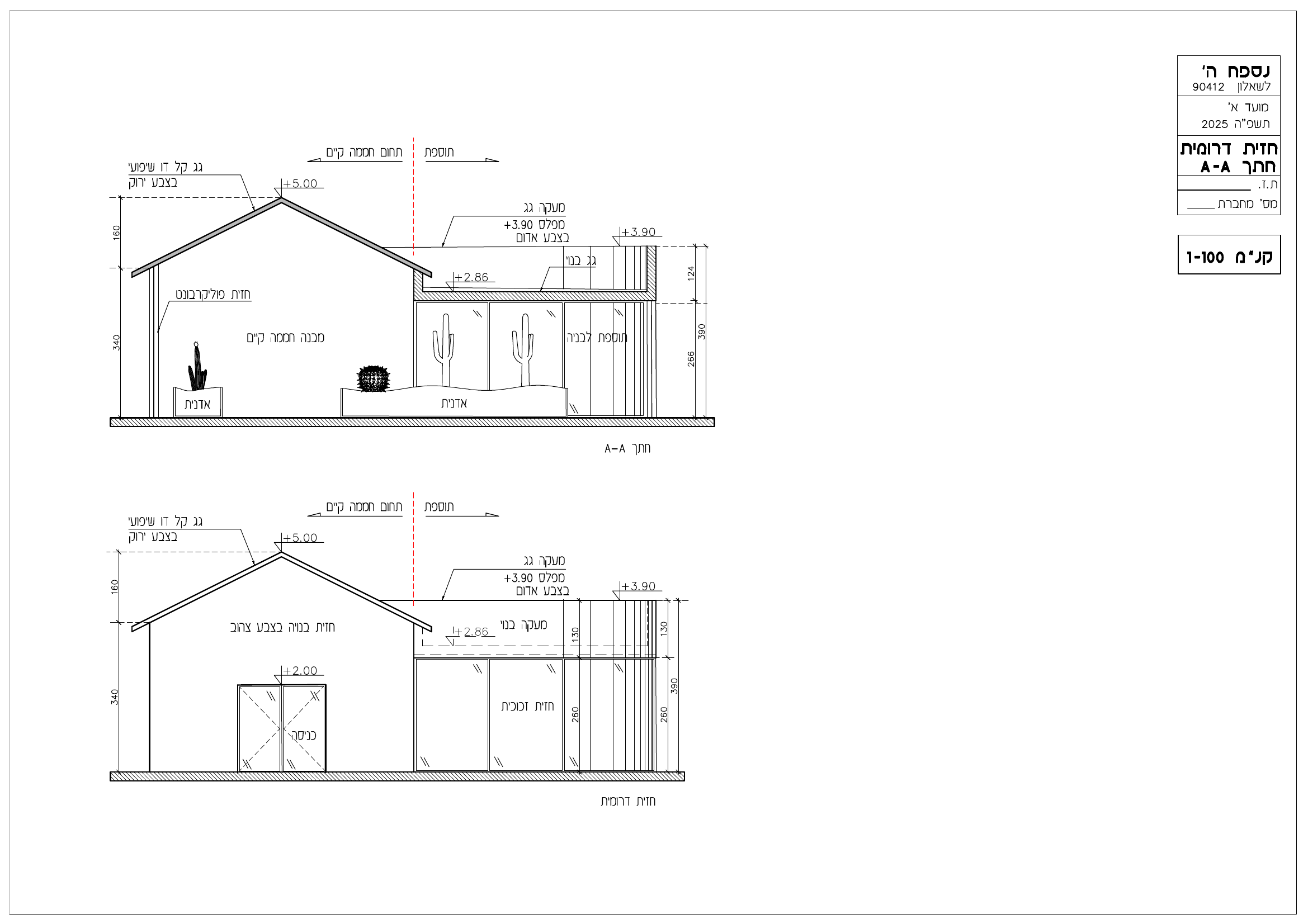

• נספח ה: חזית דרומית, וחתך A-A.
• מודל סקצ'אפ של המבנה הקיים, ללא חלל החממה החדש.

דרוש: על גבי המודל הנתון, ובהתאם לנספחים, יש למדל בתוכנת סקצ'אפ את המבנה המתקבל לאחר הוספת החממה החדשה. יש להטמיע על גבי המודל את הגוונים של חומרי הגמר כפי שמצוין בנספחים. אין להשתמש בסימון של עצים ובאנשים במודל. יש להפיק מבט אחד מהכיוון המסומן בנספח ד', כקובץ JPG בגודל A4. חובה לצרף את מודל הסקצ'אפ של הפתרון.
