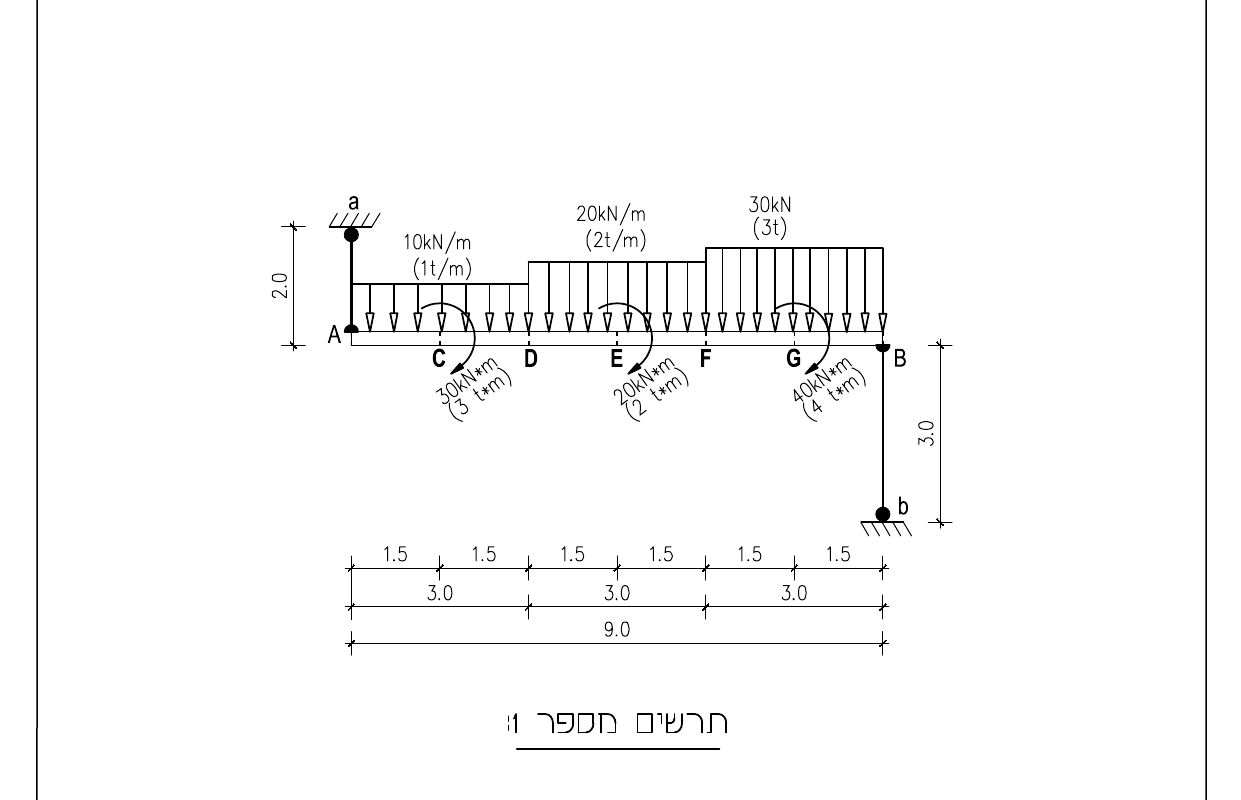

בתרשים מספר 1 מסורטטת קורת פלדה אשר עשויה מפרופיל פלדה IPE (כל המידות בתרשים הן במטרים).
הסמכים של הקורה הם Aa, Bb.
המוטות עשויים מפרופיל IPE 100.
אין לקורה אפשרות לתזוזה אופקית.
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר)
חובה לציין את היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות.
(א)חשבו את התגובות בסמכים A, B.
(ב)חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
(ג)חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
(ד)עבור המוטות והפרופיל הנתון למוטות חשבו:
במוט Aa: מה גודל הכוח הצירי במוט, מה גודל המאמץ הצירי במוט והאם המוט מתוח או לחוץ.
במוט Bb: מה גודל הכוח הצירי במוט, מה גודל המאמץ הצירי במוט והאם המוט מתוח או לחוץ.
במוט Aa: מה גודל הכוח הצירי במוט, מה גודל המאמץ הצירי במוט והאם המוט מתוח או לחוץ.
במוט Bb: מה גודל הכוח הצירי במוט, מה גודל המאמץ הצירי במוט והאם המוט מתוח או לחוץ.
(ה)על פי החישובים בסעיף ד':
אם המאמץ הצירי הקיים באחד המוטות גדול מהמאמץ המותר, יש לבחור פרופיל IPE חדש כך שהמאמץ הצירי הקיים במוט לא יעלה על המאמץ המותר.
יש לבחור את הפרופיל החסכוני ביותר.
אם המאמץ הצירי הקיים באחד המוטות גדול מהמאמץ המותר, יש לבחור פרופיל IPE חדש כך שהמאמץ הצירי הקיים במוט לא יעלה על המאמץ המותר.
יש לבחור את הפרופיל החסכוני ביותר.
(ו)עבור קורת הפלדה:
נתון שהמומנט המקסימלי בקורה הוא מומנט חיובי וגודלו: M=220kN*m (22 t*m).
חשבו את W, מומנט ההתנגדות הדרוש לכך שמאמץ הכפיפה לא יעלה על המאמץ המותר.
בחרו פרופיל IPE מתאים וחשבו את מאמץ הכפיפה, הקיים, עבור פרופיל זה.
נתון שהמומנט המקסימלי בקורה הוא מומנט חיובי וגודלו: M=220kN*m (22 t*m).
חשבו את W, מומנט ההתנגדות הדרוש לכך שמאמץ הכפיפה לא יעלה על המאמץ המותר.
בחרו פרופיל IPE מתאים וחשבו את מאמץ הכפיפה, הקיים, עבור פרופיל זה.
