באיור לשאלה מוצגים עומסים חד מופעיים המחוברים לרשת החשמל. המתח הנקוב של הרשת הוא , ההזנה למבנה הראשי היא תלת מופעית וההזנה לכל מבנה היא חד-מופעית. לכל מבנה באיור קיימת אלקטרודת הארקה מקומית.
באיור לשאלה מוצגים עומסים חד מופעיים המחוברים לרשת החשמל. המתח הנקוב של הרשת הוא , ההזנה למבנה הראשי היא תלת מופעית וההזנה לכל מבנה היא חד-מופעית. לכל מבנה באיור קיימת אלקטרודת הארקה מקומית.
הצרכנים המחוברים במבנה בודד (א'/ב') (לפי נתונים נקובים):
| סוגי צרכנים | מספר הצרכנים | הספק [kW] | מקדם התלכדות | מקדם הספק ממוצע |
|---|---|---|---|---|
| דוד חשמלי | 1 | 2.5 | 0.3 | 0.95 |
| תנור אפייה | 1 | 3 | 0.3 | 0.95 |
| מכונת כביסה | 1 | 2 | 0.3 | 0.95 |
| מיזוג | 1 | 1.5 | 0.3 | 0.95 |
| עמדת טעינה לרכב חשמלי | 1 | 11 | 0.2 | 0.95 |
| בתי תקע | 15 | 1 | 0.2 | 0.95 |
| תאורה | 10 | 0.1 | 1 | 0.95 |

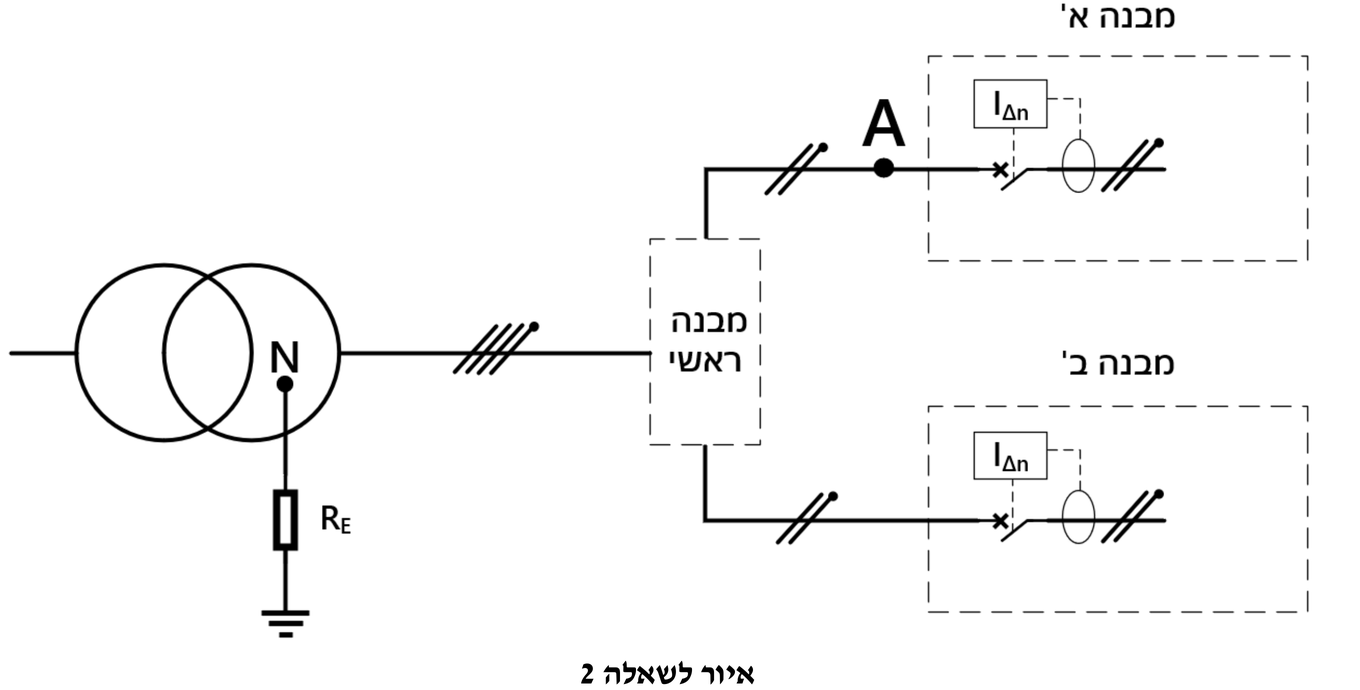

איור לשאלה 2
חשבו את הזרם במוליך האפס של מבנה א'.
הניחו שיש לבחור מפסק אוטומטי ראשי מתכוונן בעל ארבע קטבים למבנה הראשי.
מה יהיה ערך כיוונון ההגנה בפני עומס יתר עבור מוליך ה-N?
בעת ניתוק של מוליך ה-N בנקודה A, מה יהיה מתח בין פס האפסים N במבנה א' לבין הארקת המתקן?
במדידת עכבת לולאת התקלה במבנה א', התקבלה מדידה .
מהו ערך התנגדות האלקטרודה כלפי מסת האדמה () הנדרש? קבעו מהי שיטת ההגנה בפני חשמול של מבנה א' (קבעו את זרם הניתוק הנדרש).
עובד המתקן מעוניין להתקין בית תקע במבנה ב' שיוזן ממבנה א'.
קבעו האם התקנה זו אפשרית (בססו את תשובתכם על תקנות החשמל).
