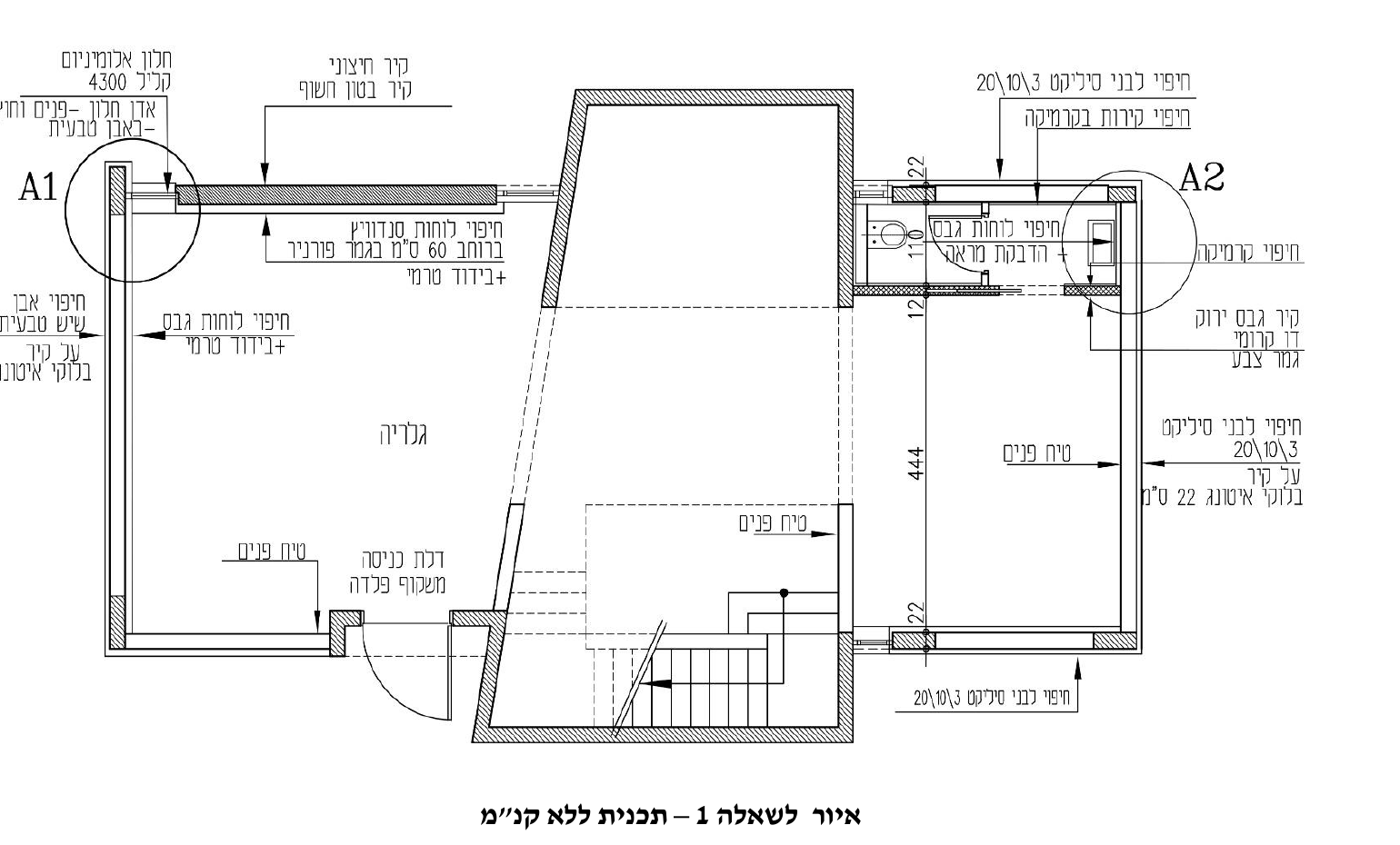

באיור לשאלה 1 נתונה תוכנית קומת קרקע של גלריה, ללא קנה מידה.

יש לסרטט על גבי נספח א'1, בקנ"מ 1:5, את פרט A1, המסומן באיור לשאלה:

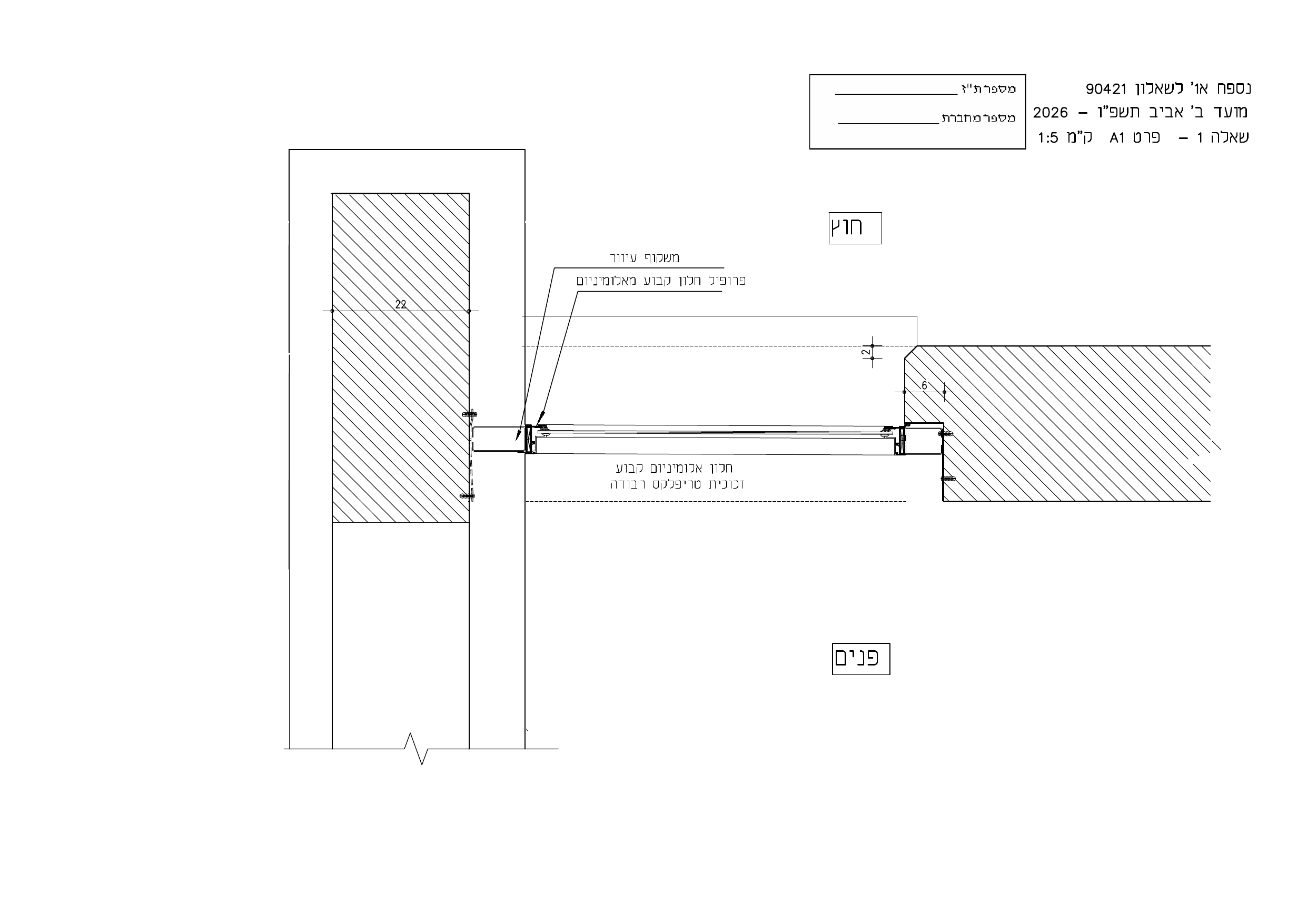

נספח א'1 — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

פרט תוכנית חלון אלומיניום קבוע במפגש של שני קירות – קיר אחד מבטון חשוף בחיפוי פנים של לוחות עץ סנדוויץ', וקיר שני מבלוקי איטונג ואבן שיש טבעית בחיפוי פְּנים של לוחות גבס.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.

יש לשרטט על גבי נספח א'2, בק"מ 1:5, את פרט A2, המסומן באיור לשאלה –

נספח א'2 — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

פרט תוכנית קיר בחיפוי חוץ בלבני סיליקט במידות 20\10\3 וחיפוי פנים באריחי קרמיקה. הפרט כולל חיפוי קיר לוחות גבס והדבקה של מראה מעל הכיור, וקיר גבס דו־קרומי בחיפוי קרמיקה וצבע.
