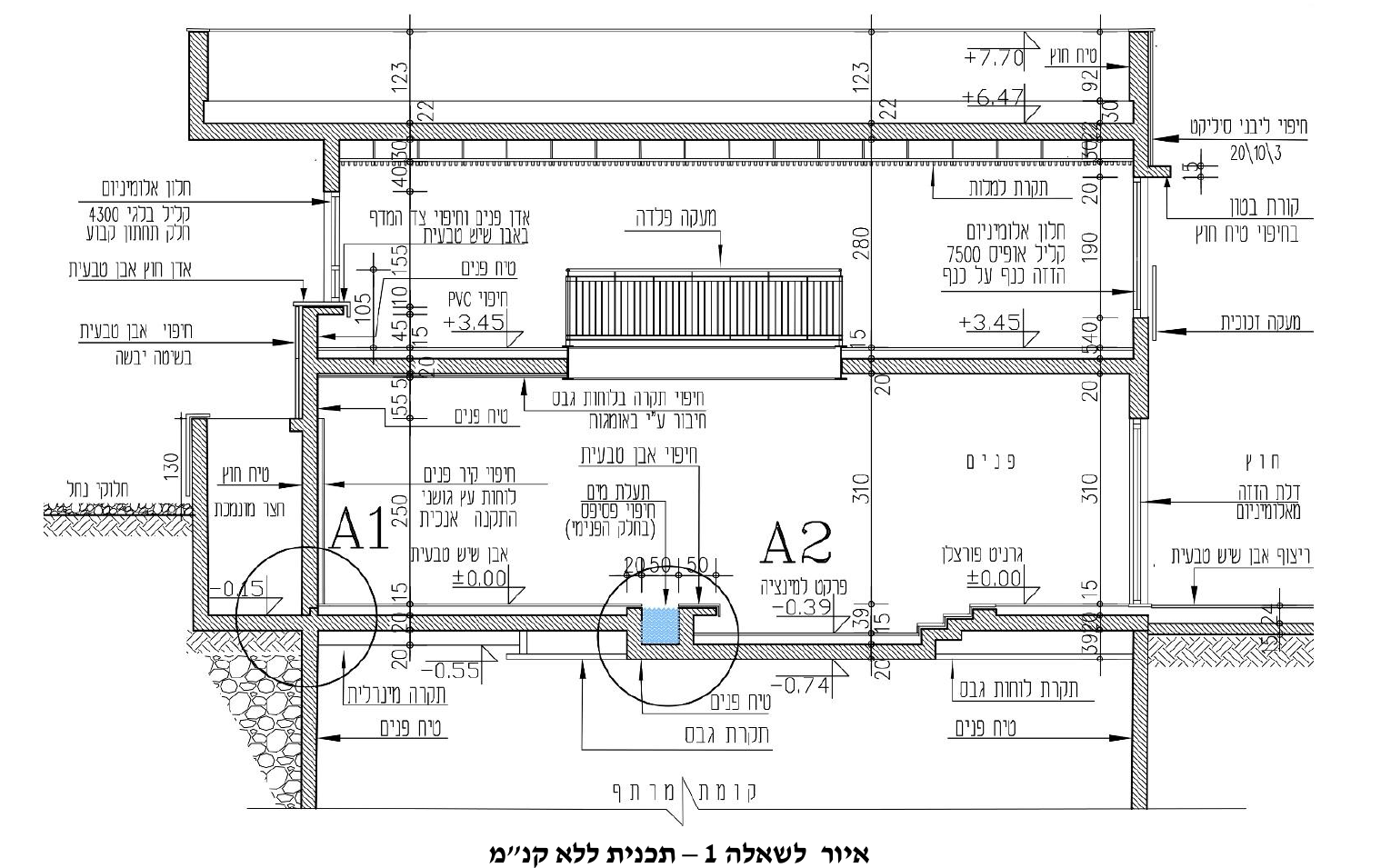

באיור לשאלה 1 נתון חתך סכמתי של בניין ציבור, ללא קנה מידה.

סעיף א1 – פרט A1, בחירה (25 נק')

יש לסרטט על גבי נספח א'1, בקנ"מ 1:5, את פרט A1, המסומן באיור לשאלה –

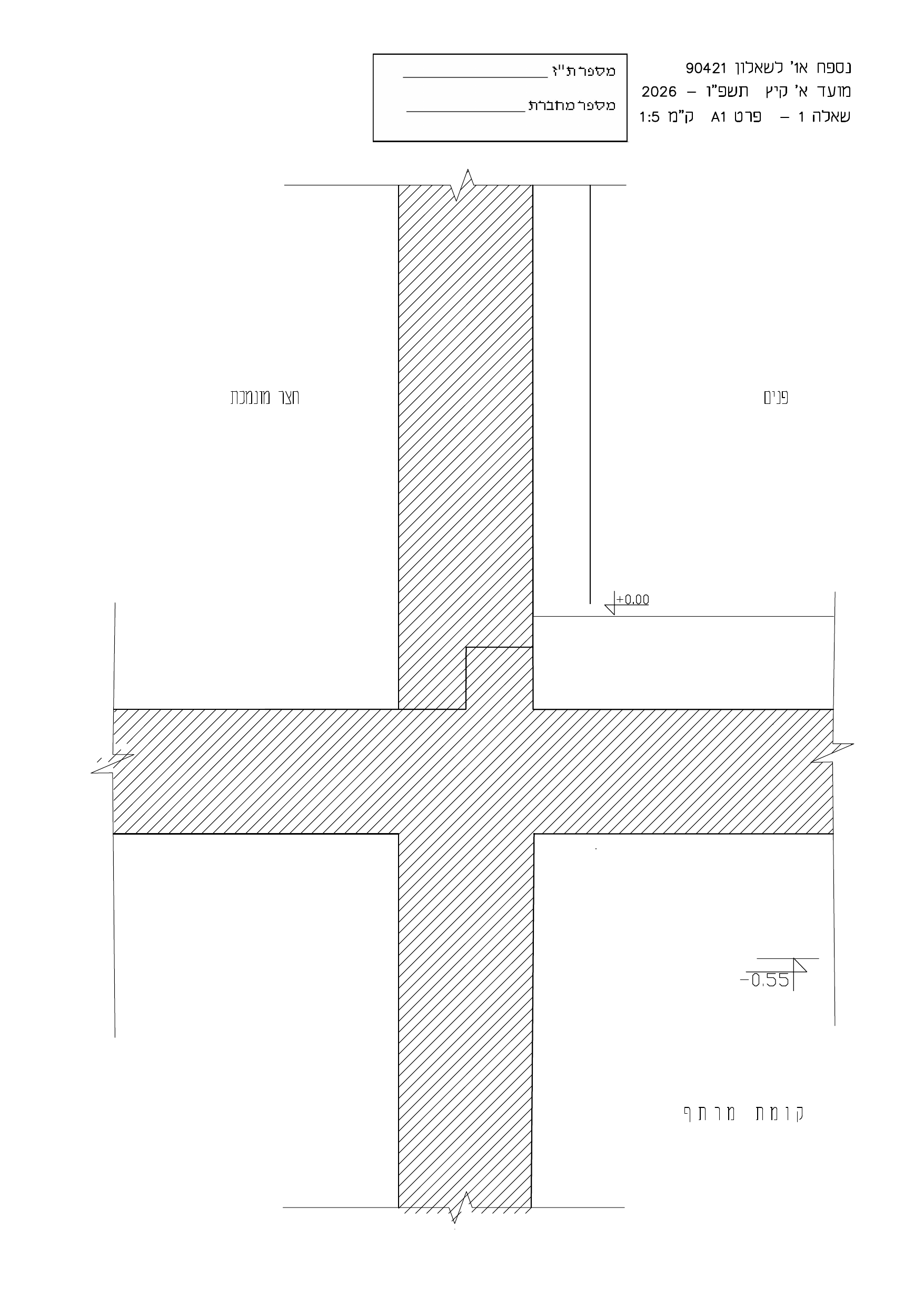

נספח א'1 — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

פרט חתך של תקרה ורצפה בפנים הבניין וחצר מונמכת – הפרט במפלס +0.00 כולל חיפוי רצפה באבן שיש טבעית, ובתקרת הבטון מעל המרתף – תקרה מינרלית אקוסטית במידות אריחים של 60\60 ס"מ. קיר הבניין כולל חיפוי פנים בלוחות עץ גושני המותקנים אנכית, וחיפוי חוץ בטיח. להוסיף לפרט את איטום רצפת החצר המונמכת ואת מפגש הבטון עם הקרקע.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים כנדרש בקנה מידה זה.

סעיף א2 – פרט A2, בחירה (25 נק')

יש לשרטט על גבי נספח א'2, בק"מ 1:5, את פרט A2, המסומן באיור לשאלה –

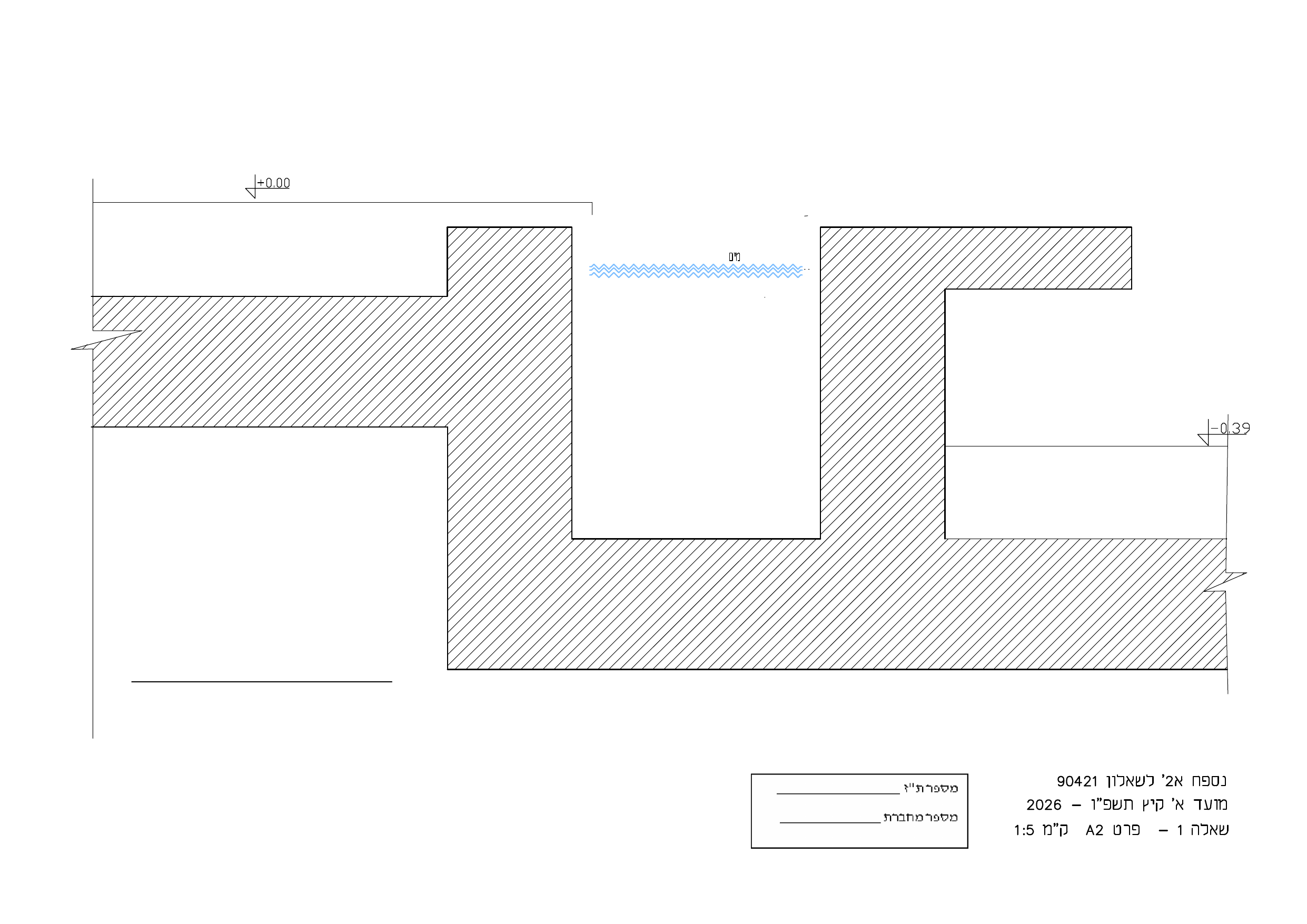

נספח א'2 — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

פרט חתך של תעלת מים דקורטיבית בחיפוי פסיפס בצד הפנימי של התעלה. הפרט כולל ספסל בחיפוי אבן טבעית ורצפה במפלסים שונים בחיפוי פרקט למינציה ואבן שיש טבעית. חיפוי התקרה בקומת מרתף כולל טיח פנים ותקרה תותבת מלוחות גבס.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
