יש לענות על שתיים מהשאלות 2-4, ערך כל שאלה 15 נק'.

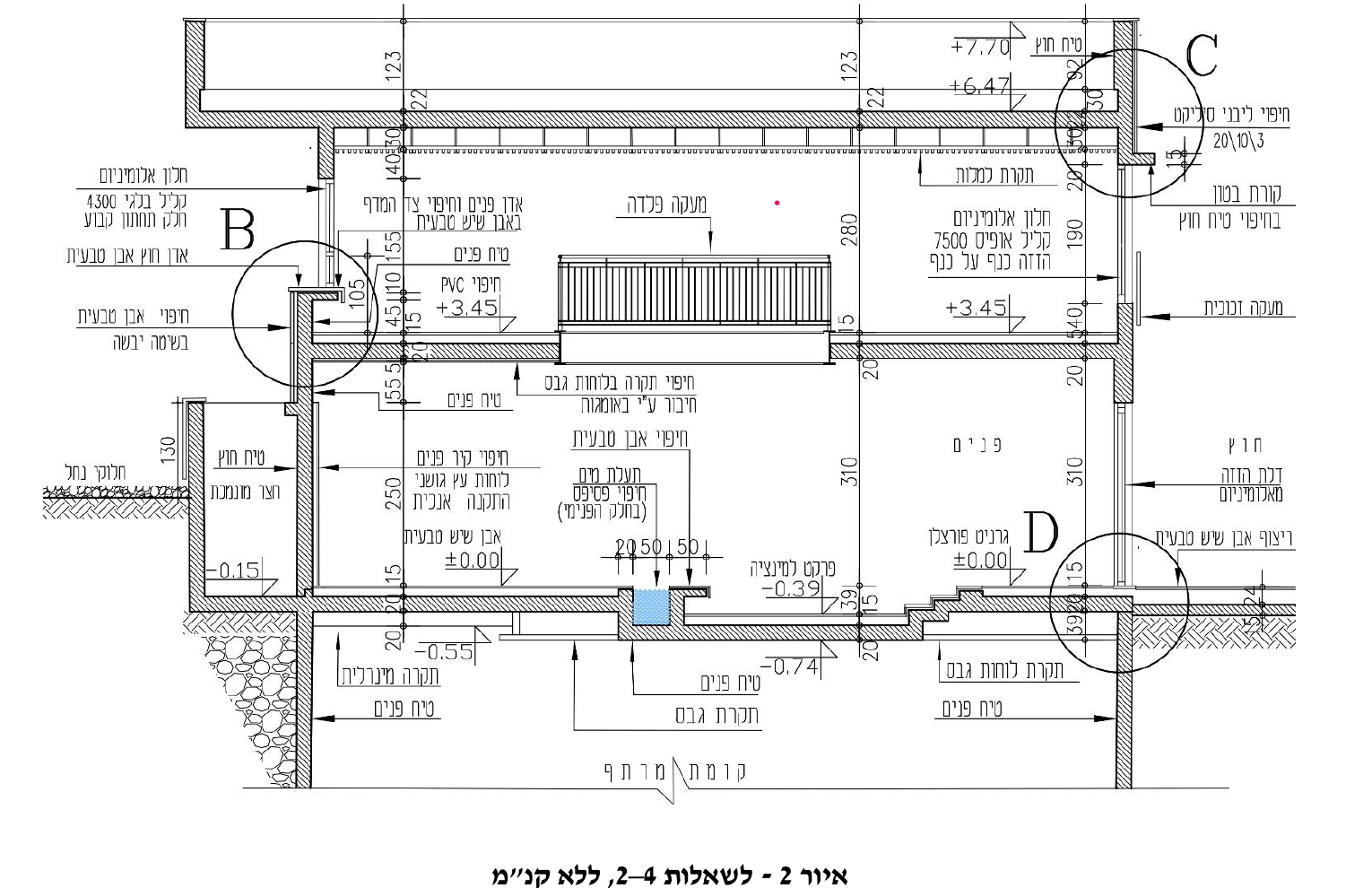

באיור לשאלות 2–4 נתון חתך סכמתי של בניין ציבור, ללא קנה מידה.

שאלה 2 – בחירה (15 נק')

יש לסרטט על גבי נספח ב', בקנ"מ 1:5, את פרט B, המסומן באיור לשאלה –

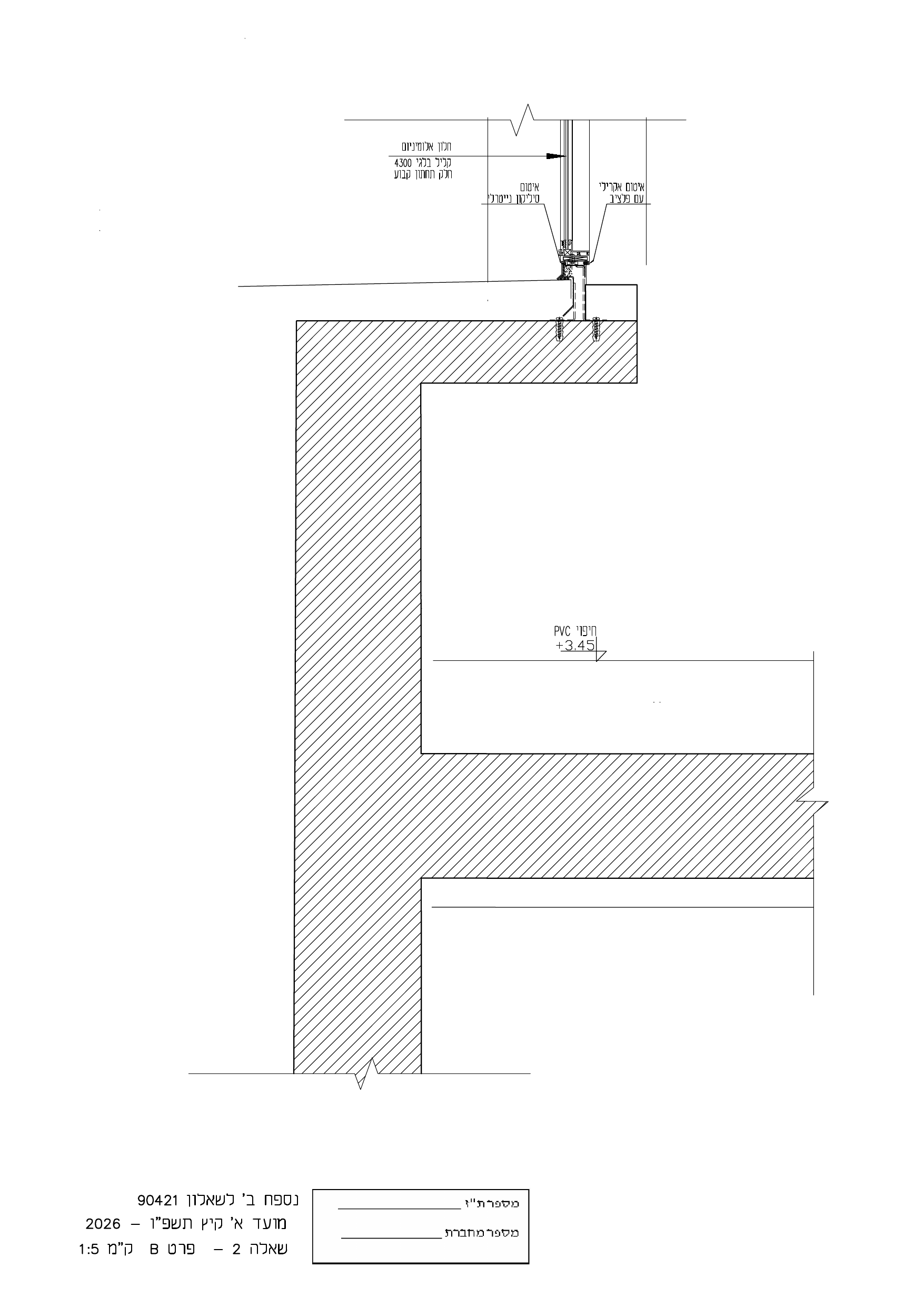

נספח ב' — הסרטוט הבסיסי שעליו יש להשלים את הפרט (קנ"מ 1:5 בטופס):

פרט חתך חלון אלומיניום, עם חלק קבוע תחתון, מעל נישה בנויה. הפרט כולל חיפוי קיר חיצוני באבן שיש טבעית בשיטה יבשה. אדן חלון פנימי וחיצוני בחיפוי אבן טבעית, כולל חיפוי אבן בחלק הפנימי האנכי של מדף הבטון. הרצפה בחיפוי PVC, הכולל פאנל PVC, והתקרה בחיפוי לוחות גבס.

הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
