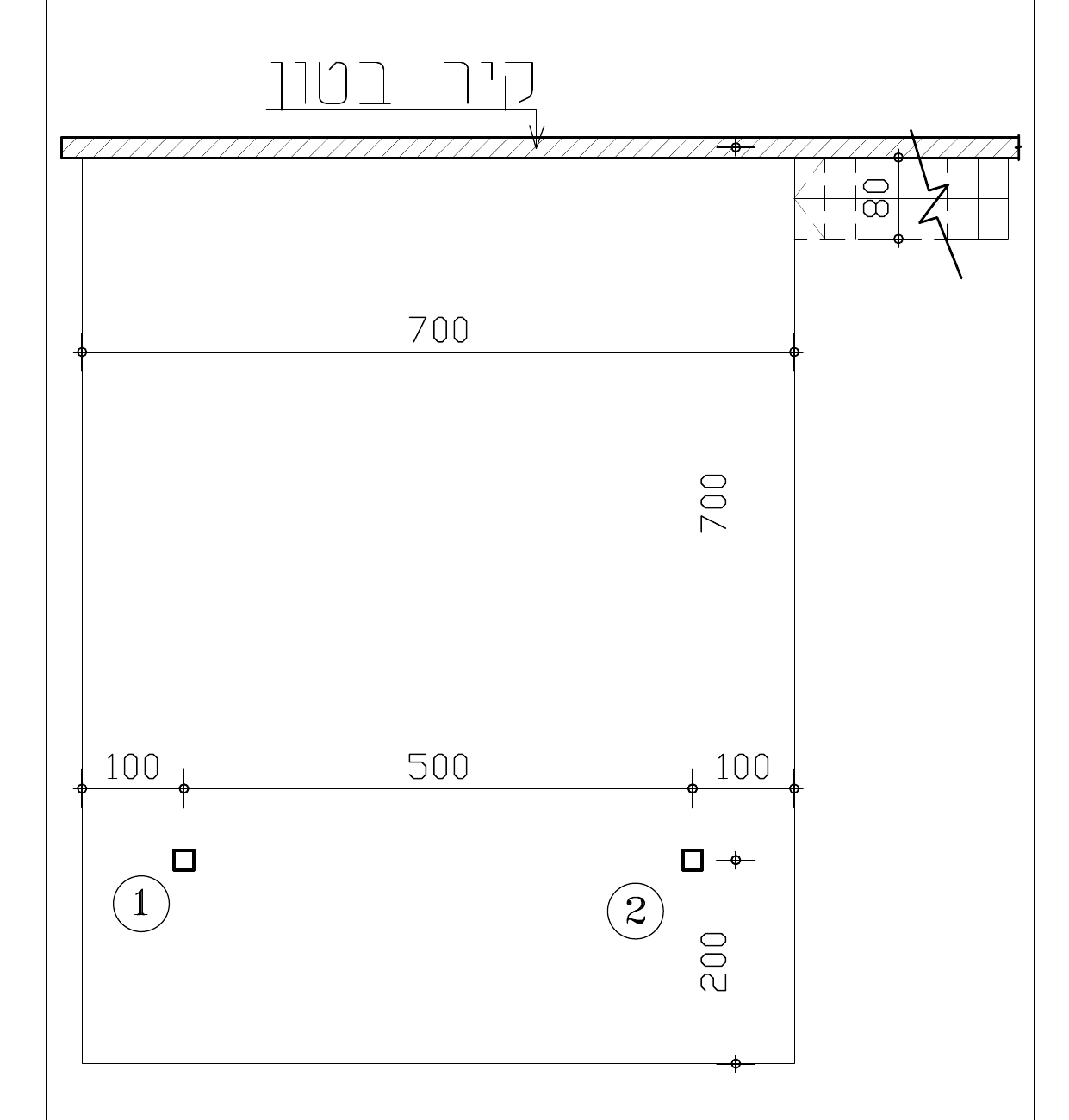

בתרשים מספר 3 מסורטטת תוכנית של יציע במבנה המשמש כמחסן.
היציע נסמך על קיר הבטון ועל עמוד מספר 1 ועמוד מספר 2, המופיעים בתרשים. אין אפשרות להוסיף עמודים.
רצפת היציע עשויה מלוחות עץ הנשענים על קורות פלדה. המרחק המרבי בין קורות הפלדה לא יעלה על 100 ס"מ. אין צורך לתכנן את לוחות העץ.
העומס הכולל לתכנון היציע (כולל משקלו העצמי והעומס השימושי על היציע) הוא, 950 ק"ג למ"ר (9.5 kN למ"ר).
מהלך המדרגות לא נשען על היציע ואין להתחשב בו במהלך הפתרון.
תרשים 3 א' מתייחס לסעיף ג' בלבד.
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)על תרשים מספר 3 סרטטו קורות נושאות ראשיות וקורות נושאות משניות.
חשבו את מס' הקורות וציינו ע"ג התרשים את המרחק בין הקורות המשניות.
נמקו מדוע בחרתם בכיווני הקורות הראשיות ובכיווני הקורות המשניות בכל חלק של היציע.
חשבו את מס' הקורות וציינו ע"ג התרשים את המרחק בין הקורות המשניות.
נמקו מדוע בחרתם בכיווני הקורות הראשיות ובכיווני הקורות המשניות בכל חלק של היציע.
(ב)בחרו את הקורה המשנית עם העומס הגדול ביותר. נמקו את בחירתכם וחשבו את העומס על הקורה.
הניחו שכול הקורות המשניות נושאות את אותו עומס שחישבתם.
בהתאם לעומס שחישבתם על הקורות המשניות, חשבו את העומס על קורה ראשית אחת לפי בחירתכם.
סרטטו במחברת הבחינה סכמה סטטית של הקורה המשנית.
סרטטו במחברת הבחינה סכמה סטטית של הקורה הראשית.
הסכמות של הקורה המשנית ושל הקורה הראשית יכללו את שם הקורה, שמות הסמכים, מפתח הקורה והעומס הפועל עליה.
הניחו שכול הקורות המשניות נושאות את אותו עומס שחישבתם.
בהתאם לעומס שחישבתם על הקורות המשניות, חשבו את העומס על קורה ראשית אחת לפי בחירתכם.
סרטטו במחברת הבחינה סכמה סטטית של הקורה המשנית.
סרטטו במחברת הבחינה סכמה סטטית של הקורה הראשית.
הסכמות של הקורה המשנית ושל הקורה הראשית יכללו את שם הקורה, שמות הסמכים, מפתח הקורה והעומס הפועל עליה.

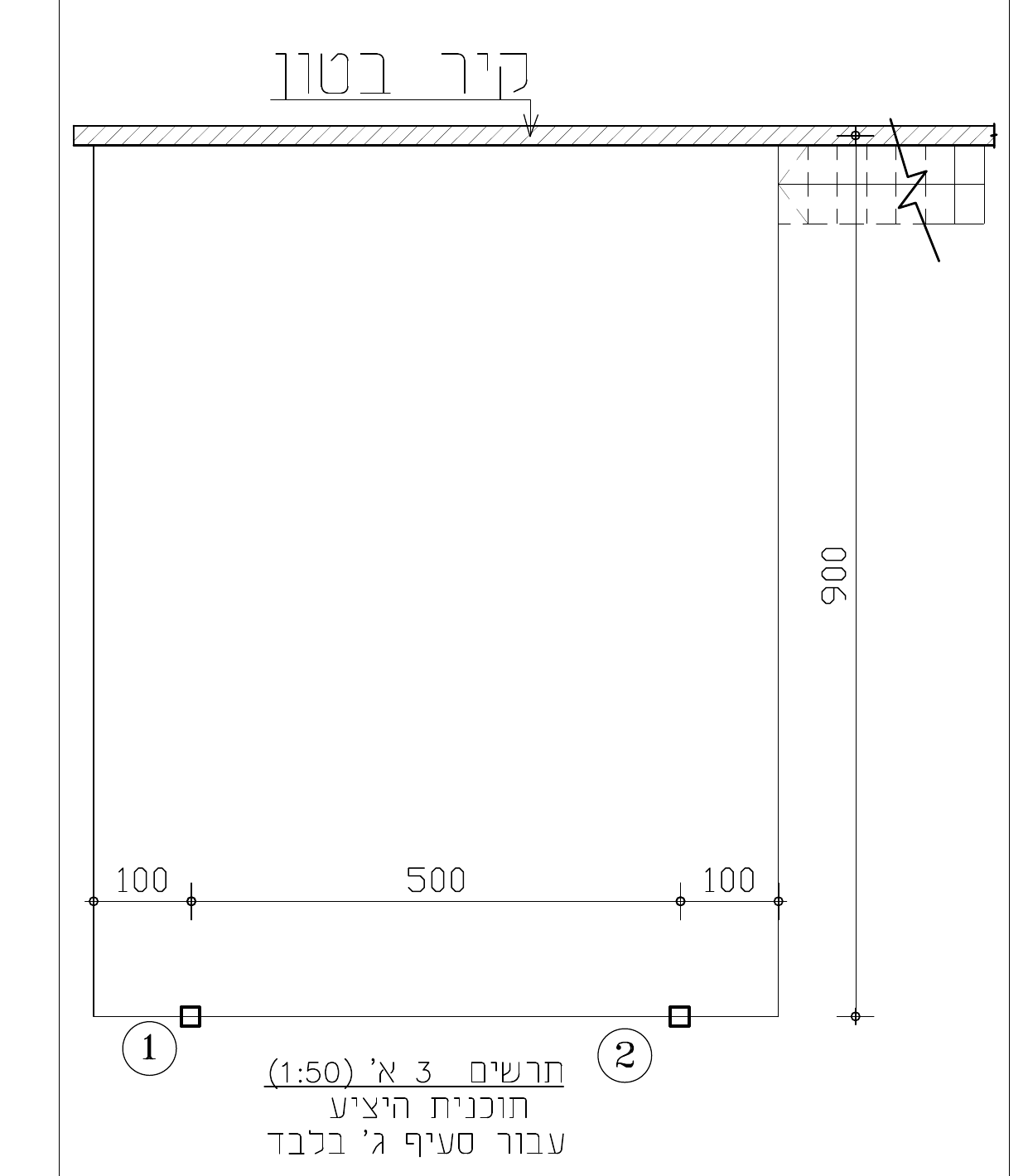

(ג1)סעיף זה מתייחס לתרשים מספר 3 א':
בהתאם למיקום החדש של העמודים, מה לדעתך צריך להיות כיוון הקורות הראשיות וכיוון הקורות המשניות? (אין צורך לשרטט את הקורות). נמק תשובתך.
בהתאם למיקום החדש של העמודים, מה לדעתך צריך להיות כיוון הקורות הראשיות וכיוון הקורות המשניות? (אין צורך לשרטט את הקורות). נמק תשובתך.
(ג2)איך משפיע השינוי במיקום העמודים על הגלריה? האם השינוי משפיע על כל הקורות? נמק תשובתך ופרט מי הן הקורות שמושפעות מהשינוי ומהו מיקום העמודים הנכון יותר בהיבט הכלכלי: כמתואר בתרשים מספר 3 או כמתואר בתרשים מספר 3 א'?
