נתוני מנוע השראה הם: חיבור סלילים $Y$, ארבעה קטבים, $400\text{V},50\text{Hz}$.

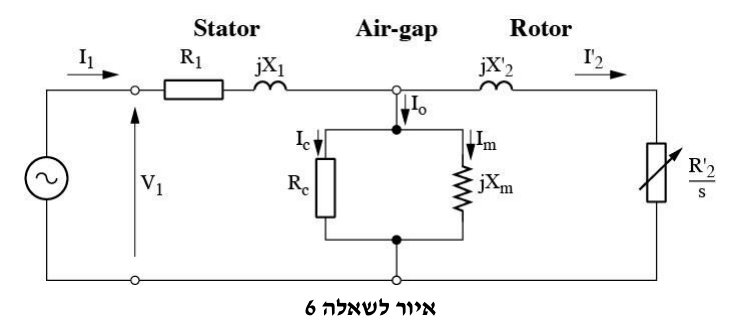

באיור לשאלה 6 מוצג מעגל תמורה מדויק של פאזת מנוע השראה.

(איור)

מאפייני מעגל התמורה הם: $R_1=0.15\mathrm{\Omega },X_1=0.852\mathrm{\Omega },R_2^{\prime }=0.154\mathrm{\Omega },X_2^{\prime }=1.066\mathrm{\Omega },X_m=20\mathrm{\Omega },R_c=122\mathrm{\Omega }$. מתייחסים לתחום רחב של פעולת המנוע בו ההחלקה משתנה בין $s=0.02$ ל- $s=0.06$.

א. (4 נק') חשבו את הזרם $I_1$ ואת גורם ההספק $\cos \phi$ עבור המצב שבו ההחלקה היא s=0.02. ב. (4 נק') חשבו את הזרם $I_1$ ואת גורם ההספק $\cos \phi$ עבור המצב שבו s=0.06. ג. (4 נק') בהסתמך על הידע של התנהגות זרם במנוע בעומסים משתנים, סרטטו במחברת את העקומה $I_1=f(s)$ תוך שימוש בשתי הנקודות שחושבו. השלימו באופן איכותי את העקומה עבור s=0 ו- $s⟩0.06$. ד. (4 נק') בהסתמך על הידע של התנהגות גורם הספק בעומסים משתנים, סרטטו במחברת את העקומה $\cos \phi =f(s)$ תוך שימוש בשתי הנקודות שחושבו. השלימו באופן איכותי את העקומה עבור s=0 ו- $s⟩0.06$. ה. (4 נק') חשבו את מהירות המנוע n עבור ההחלקות s=0.06, s=0.02 ו- s=0. סרטטו את העקומה $n=f(s)$.
