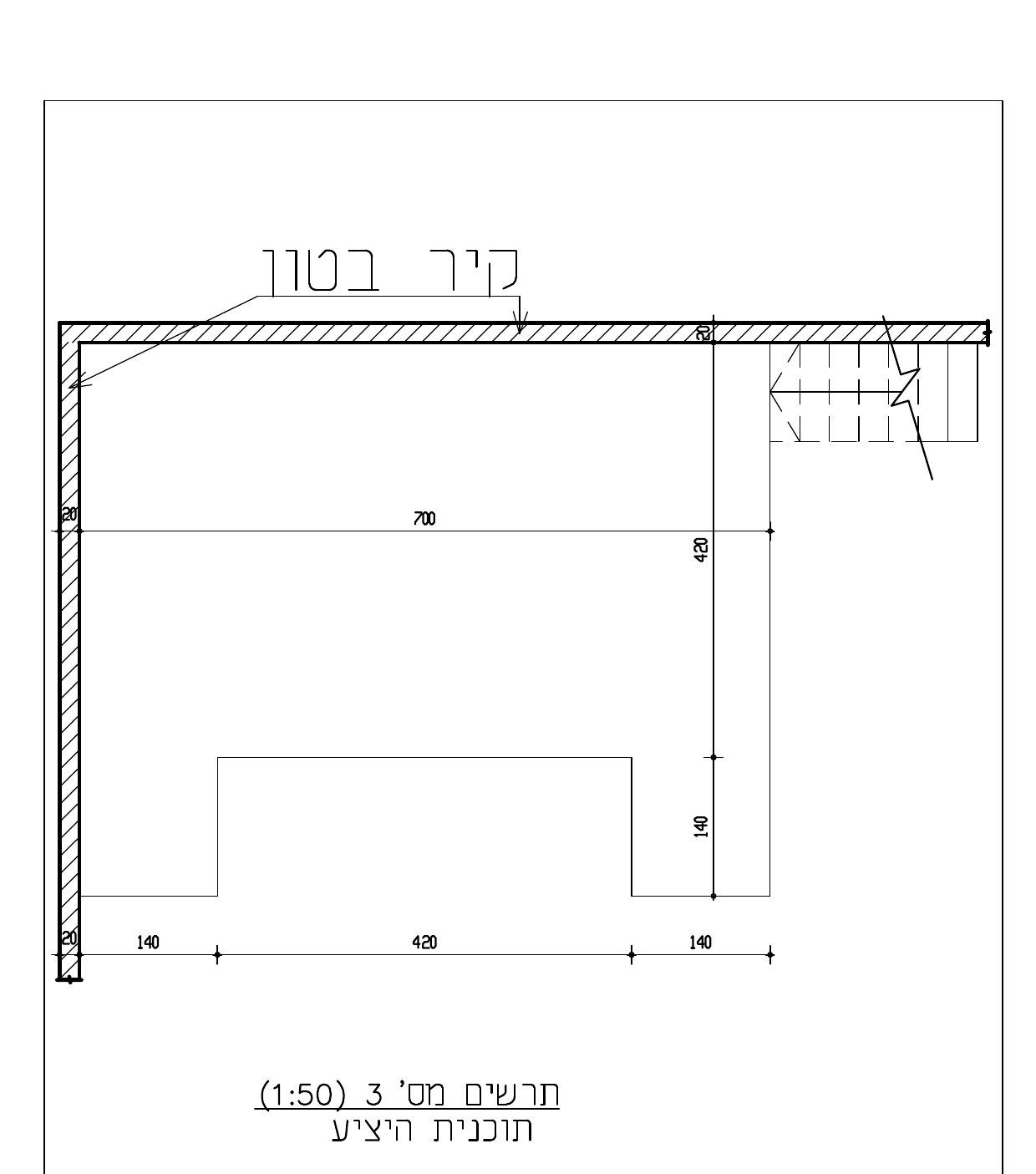

בתרשים מספר 3 מסורטטת תוכנית של יציע במבנה המשמש כמחסן.

היציע נסמך על קירות הבטון המסורטטים בתרשים.

אתם מתבקשים להוסיף עמוד ריבועי אחד נוסף מסוג R.H.S.100/100 (t=5mm), שייקרא עמוד מס' 1 אשר את מיקומו עליכם לקבוע כחלק מהפתרון של היציע.

נתוני העמוד: A=18.9 cm² ; i=3.87 cm

העמוד מחובר פרקית לרצפת המחסן ולגלריה וגובהו 3.0 מ'.

רצפת היציע עשויה מלוחות עץ הנשענים על קורות פלדה. המרחק המרבי בין קורות הפלדה לא יעלה על 70 ס"מ. אין צורך לתכנן את לוחות העץ.

העומס הכולל לתכנון היציע (כולל משקלו העצמי והעומס השימושי על היציע) הוא: 860 ק"ג למ"ר (8.6 kN למ"ר).

מהלך המדרגות אינו נשען על היציע ואין להתחשב בו בפתרון השאלה.

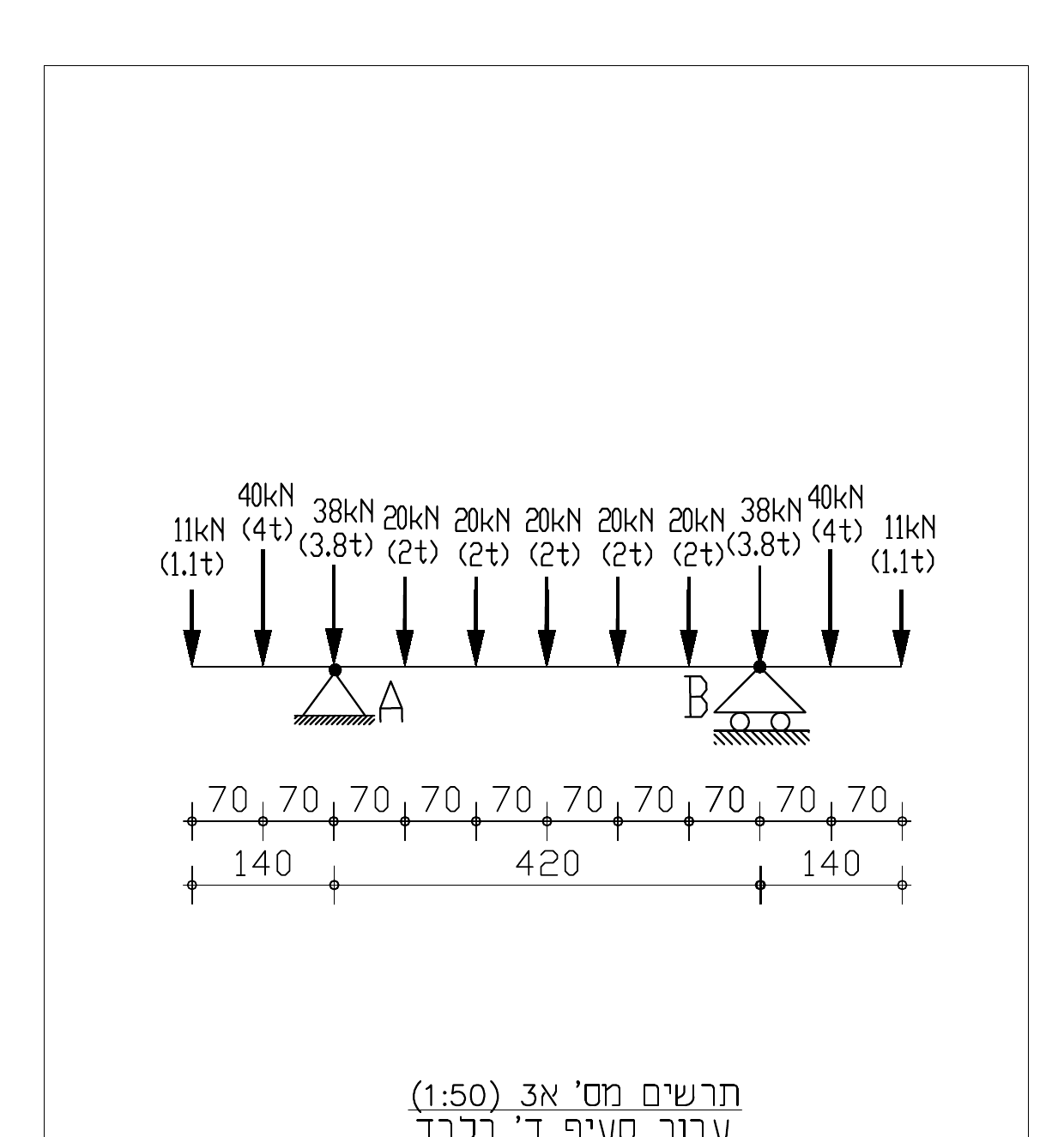

תרשים 3א מתייחס לסעיף ד' בלבד.

המאמץ המותר: 140 MPa (1400 kg/cm2).

חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
