בתרשים 1 א' מסורטטת תוכנית קומת קרקע של דירה. בתרשים 1 ב' מסורטטת תוכנית תקרת קומת הקרקע: הקירות והמחיצות בנויים מבלוקים למעט קירות הממ"ד.
בתרשים 1 א' מסורטטת תוכנית קומת קרקע של דירה. בתרשים 1 ב' מסורטטת תוכנית תקרת קומת הקרקע: הקירות והמחיצות בנויים מבלוקים למעט קירות הממ"ד.
מידות חתך העמודים המתוכננים יהיו: 20/40 ס"מ. אפשר למקם את העמודים בקירות החיצוניים ובתוך שטח הקומה בתחום המחיצות. מכיוון שרוחב העמודים גדול מעובי המחיצות, העמודים יבלטו מהמחיצות. מיקום העמודים ייקבע כך שגם אם יבלטו מהמחיצות, לא יפגע התכנון האדריכלי.
לאחר קביעת מיקום העמודים, בתוכנית קומת הקרקע, יש לתכנן את תקרת קומת הקרקע. שימו לב, יש לתכנן גם את הגגונים בצד המערבי במפלס תקרת קומת הקרקע. אין להוריד קורות תחתונות בתחום המבנה ומחוץ למבנה, אך אפשר לתכנן קורות תחתונות בתחום קירות החוץ. יש להתחשב בנתון זה בקביעת סוג התקרה.
עומס שימושי: 200 ק"ג למ"ר (2.0 ק"נ למ"ר).
עומס קבוע נוסף למשקלה העצמי: 350 ק"ג למ"ר (3.5 ק"נ למ"ר).
סוג הבטון: ב-30. אגרגט גירי.

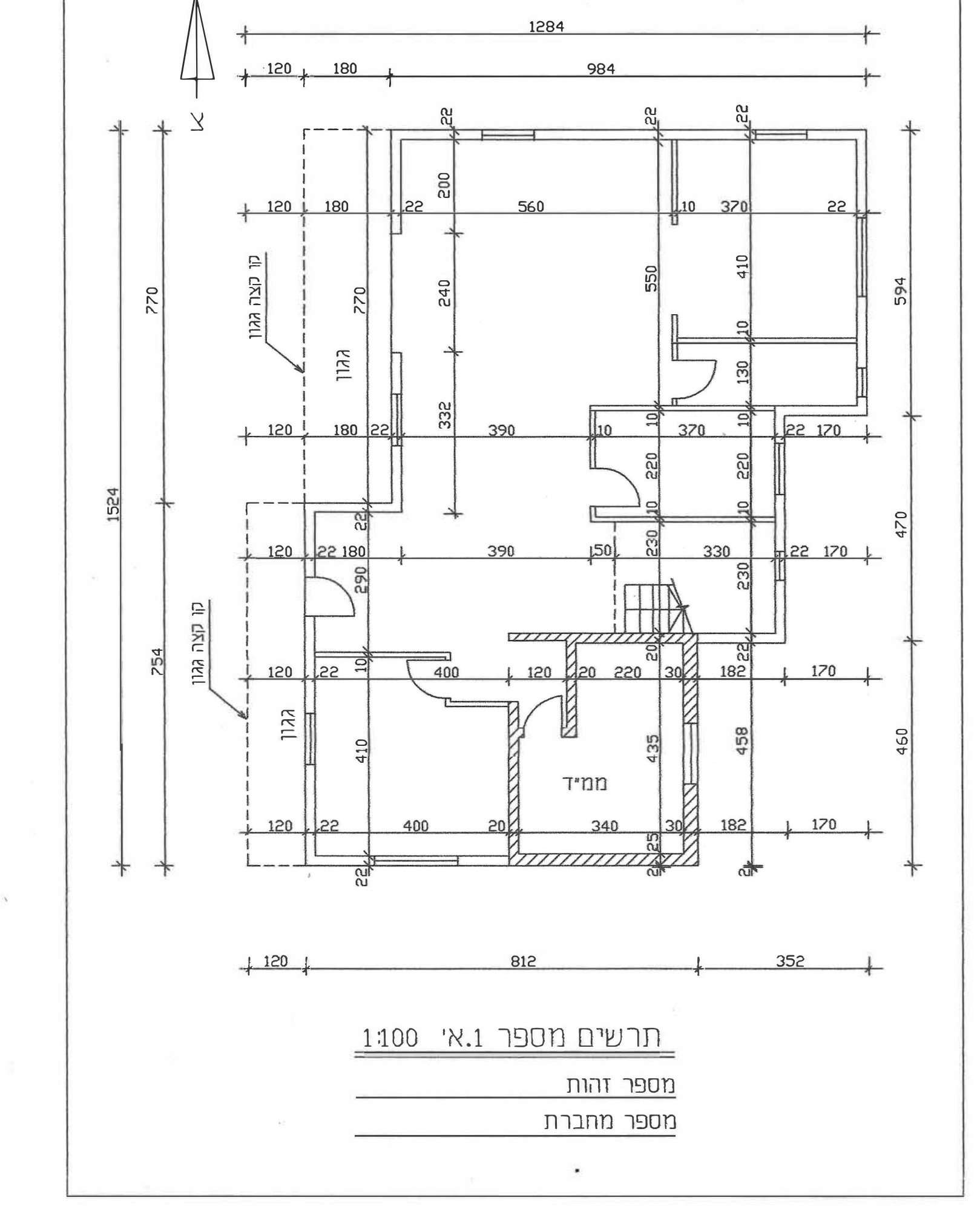

סמנו על תרשים 1 א' את מיקום העמודים בקירות החיצוניים ובתוך שטח קומת הקרקע. יש למספר את העמודים.
ראו תרשים מספר 1א' בשאלה למעלה (תוכנית קומת קרקע).
העתיקו לתרשים 1 ב' את העמודים מתרשים 1 א', כולל את מספר העמודים.

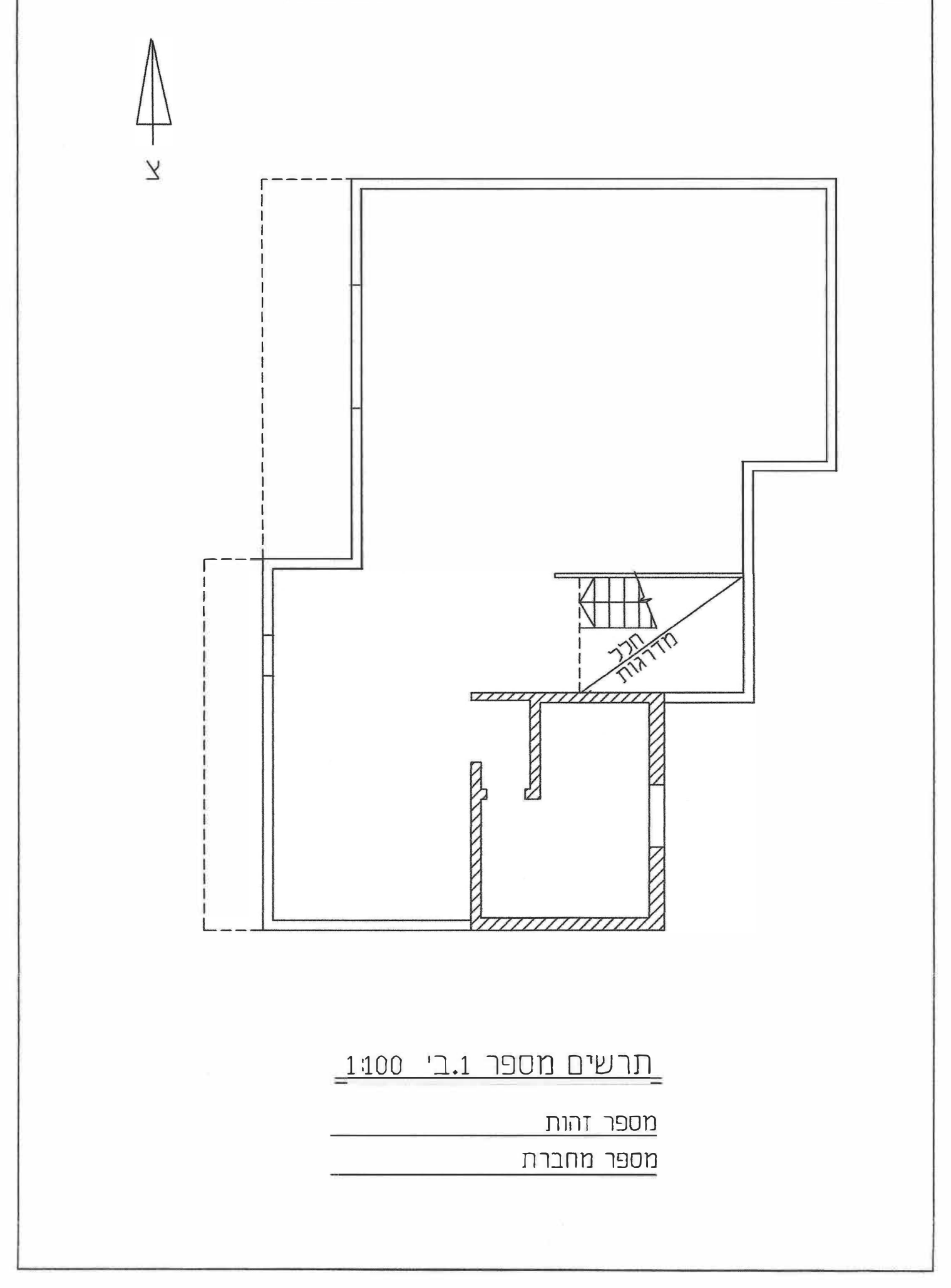

הציעו סכמה סטטית של תקרת קומת הקרקע. על תרשים 1 ב' סמנו את מיקום הקורות ואת כיוון השענת התקרה בכל אזורי התקרה.
ראו תרשים מספר 1ב' בשאלה למעלה (תוכנית תקרת קומת הקרקע).
סרטטו במחברת הבחינה תרשימים של סכמות סטטיות של התקרה ושל הקורות הפנימיות.
חשבו לפי סכמות אלו את עובי התקרה ואת מימדי הקורות הפנימיות, שאינן בהיקף הבניין, על פי שיקולי כפף בלבד לפי ת"י 466.
רשמו על תרשים 1 ב' את ממדי הקורות הפנימיות שאינן בהיקף בבניין.
סרטטו עליו תרשים עקרוני של צורת הזיון של תקרת קומת הקרקע בלבד (לא של הקורות).
