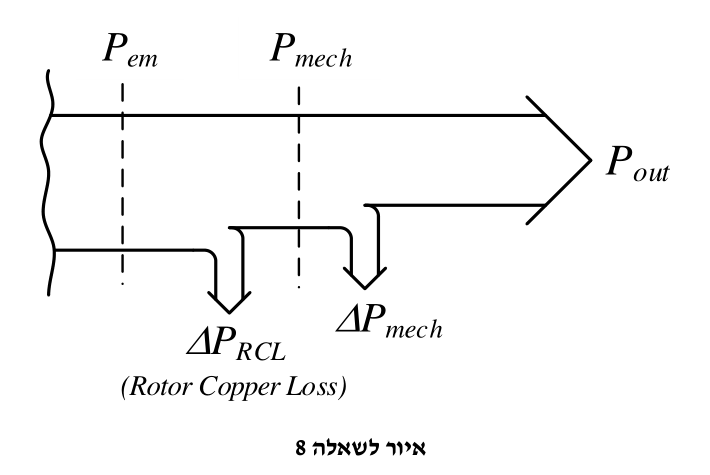

באיור לשאלה 8 מוצג חלק מתרשים זרימת האנרגיה (הספקים והפסדים) במנוע השראה.

(איור)

הניחו שההספק האלקטרומגנטי, $P_{em}$, נתון. ידוע גם הקשר בין ההספקים $P_{em}$ ו- $P_{mech}$: $P_{mech}=(1-s)\cdot P_{em}$, כאשר $s$ — החלקה.

א. (6 נק') המומנט האלקטרומגנטי $T_{em}$ שווה ל- $T_{em}=\frac{P_{em}}{{\omega }_1}$, כאשר ${\omega }_1$ — המהירות הזוויתית של השדה המסתובב. הוכיחו שאת המומנט $T_{em}$ ניתן לחשב גם באמצעות הנוסחה הבאה: $T_{em}=\frac{P_{mech}}{{\omega }_M}$, כאשר ${\omega }_M$ — המהירות הזוויתית של ציר המנוע. ב. (6 נק') פתחו נוסחה לחישוב ההפסדים החשמליים ברוטור $\Delta P_{RCL}$ על סמך ידיעת ההספק $P_{em}$ וההחלקה s. ג. (8 נק') השלימו את תרשים זרימת האנרגיה. אילו הפסדים יש עוד לקחת בחשבון כדי להגיע להספק הכניסה $P_{in}$?
