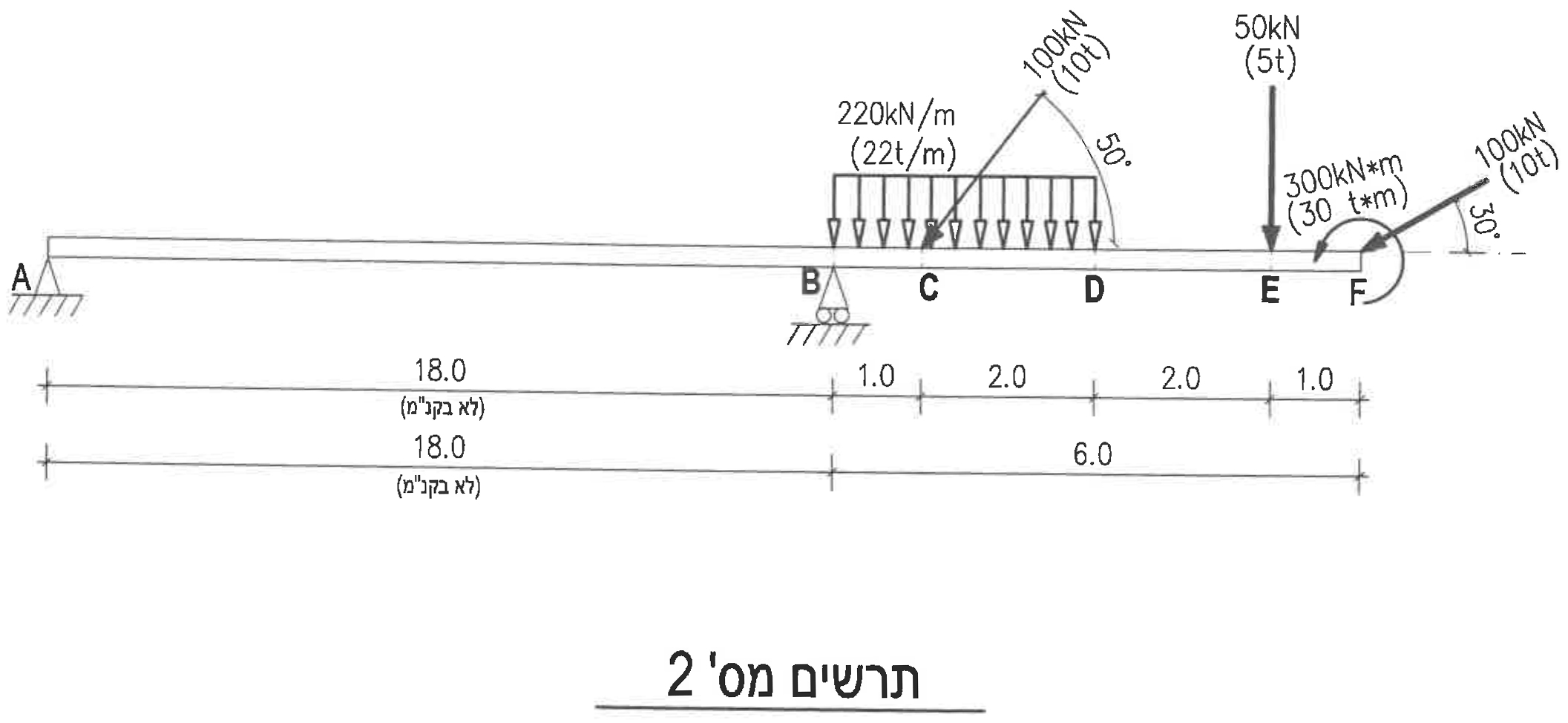

בתרשים מספר 2 מסורטטת קורת פלדה ועליה עומסים כמתואר בתרשים (המידות במטרים).
בתרשים מספר 2 מסורטטת קורת פלדה ועליה עומסים כמתואר בתרשים (המידות במטרים).
הקורה עשויה מפרופיל IPE 600.
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 ק"ג לסמ"ר).
חובה לציין את היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות.
חשבו את התגובות בסמכים A, B.
חשבו וסרטטו את מהלך הכוחות הציריים לאורך הקורה.
חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
מה המשמעות של תגובה שלילית בסמך A? מה גודל וכיוון הכוח שיש להפעיל בסמך A כך שהתגובה בסמך A תהיה אפס?
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
עבור הפרופיל הנתון ועבור L=19 m קריסה: בדקו אם המאמץ הצירי, בשני הכיוונים, עונה על דרישת המאמץ המותר. בטבלאות הפרופילים נתונים רדיוסי האינרציה ix, iy. אם המאמץ הצירי הקיים גדול מהמאמץ המותר או בלתי ניתן לפתרון בעזרת הטבלאות — חשבו את הגודל iy כך שהמאמץ הקיים לא יעלה על המאמץ המותר.
נתון שהמומנט המקסימלי בקורה הוא מומנט שלילי וגודלו הוא: M = 400kN·m (40 t·m). עבור מומנט זה: חשבו את מומנט ההתנגדות (Wx) הדרוש לכך שמאמץ הכפיפה לא יעלה על המאמץ המותר. כתבו האם הפרופיל הנתון מתאים מבחינת המאמץ המותר. ציינו איפה קיימים מאמצי מתיחה ואיפה קיימים מאמצי לחיצה.
