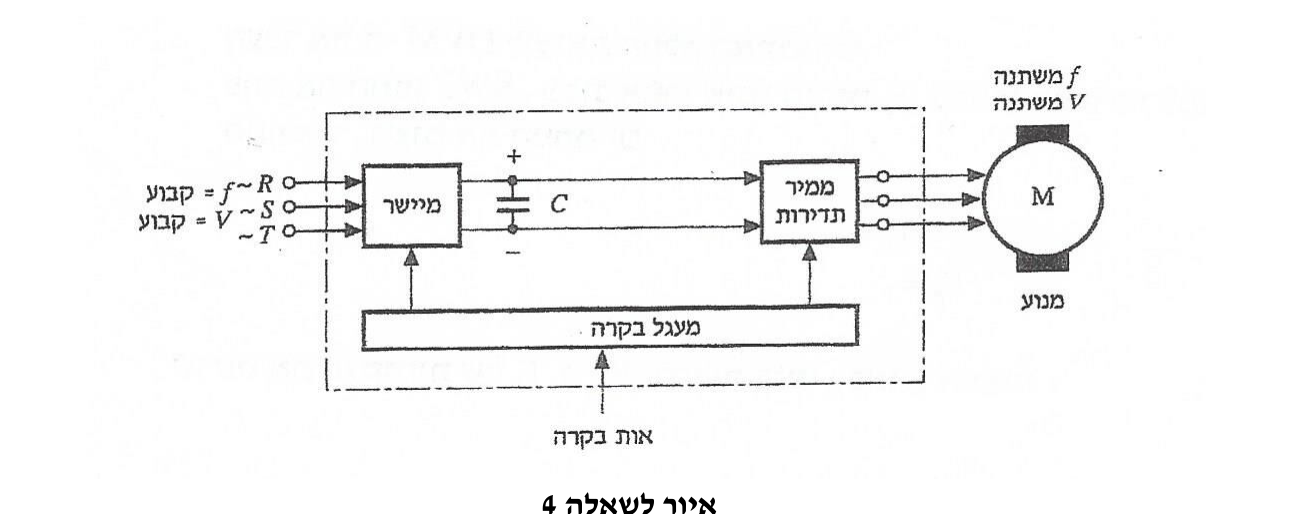

באיור לשאלה 4 מוצג תרשים עקרוני של משנה מהירות אלקטרוני למנוע השראה.

(איור)

מעגל משנה המהירות מורכב משלושה חלקים עיקריים:

1. המיישר שתפקידו להמיר את מתח החילופין של מקור ההזנה בעל התדירות וגודל המתח הקבועים למתח הישר.
2. ממיר התדירות שתפקידו להפוך את המתח הישר למתח החילופין, עם שינוי ערכי התדירות והמתח.
3. מעגל בקרה שתפקידו לשלוט ברכיבי ההספק של משנה המהירות.

א. (4 נק') במוצאו של מעגל המיישר מתקבל מתח ישר.

1. המעגל יכול לספק את המתח הישר הקבוע. מאיזה סוג של רכיבי ההספק מורכב המעגל במקרה הזה?
2. המעגל יכול לספק את המתח בישר המשתנה. מאיזה סוג של רכיבים ההספק מורכב המעגל במקרה הזה? ב. (4 נק') מאיזה סוגים של רכיבי ההספק מורכב ממיר התדירות? ג. (4 נק') למה יש צורך לשנות את התדירות של מתח החילופין? נמקו את תשובה בעזרת הנוסחאות המתאימות. ד. (4 נק') למה יש צורך לשנות גם את גודל המתח? נמקו את התשובה בעזרת הנוסחאות המתאימות. ה. (4 נק') כידוע, מתח החילופין של המקור הוא בעל תדירות של $50Hz$. האם אפשר במוצאו של משנה המהירות לקבל את מתח חילופין בעל תדירות גבוהה יותר מ- $50Hz$? הסבירו את התשובה.
