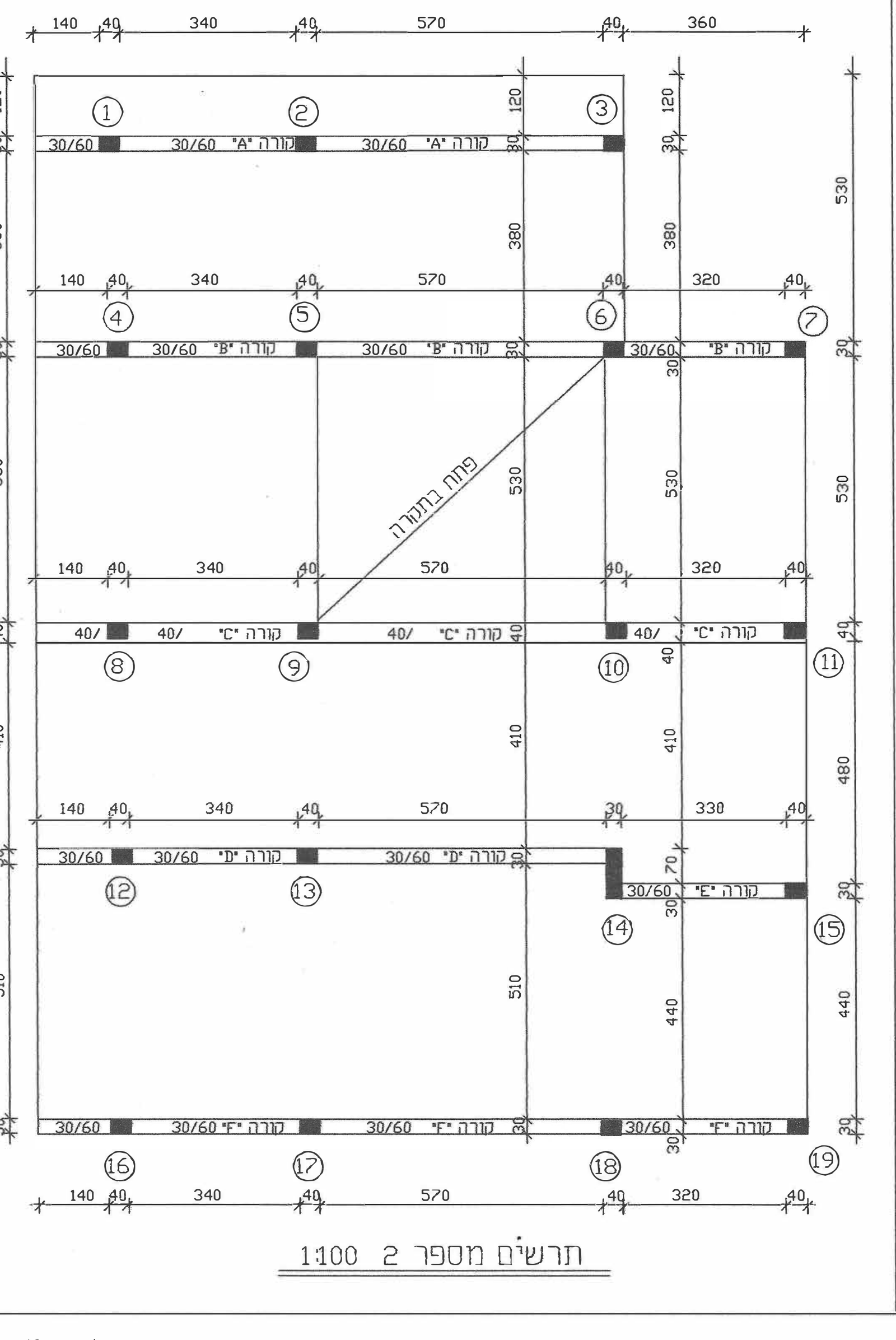

בתרשים מספר 2 מסורטטת תוכנית תקרה של בניין מסחרי. התקרה היא מקשית חד כיוונית בעובי 24 ס"מ הנשענת על קורות יורדות. בין עמודים: 10-9-6-5 קיים פתח במידות: 570/530 ס"מ.

סרטטו את הסכמות הסטטיות של התקרה.

בידקו וקיבעו האם עובי התקרה הנתון עומד בדרישות הכפף של ת"י 466. אפשר להניח שהמפתח השקיל בשדה: 5-4-2-1: L0 =0.7L בשדה.

סרטטו סכמה סטטית של קורה: "C" (קורה: 8-9-10-11). כתבו על הסכמה את שמות הסמכים, מפתחים וסרטטו על הסכמה את עומסי השירות על כל חלקי הקורה.

הוחלט לבצע את קורה "C" ברוחב של: 40 ס"מ. חשבו את הגובה הדרוש לקורה: "C" ( קורה: 8-9-10-11) בהתאם לדרישות הכפף של ת"י 466. אפשר להניח שהמפתח השקיל בשדה: 8-9 : L0 =0.7L בשדה.

לפני יציקת התקרה הוחלט לסגור את הפתח בין עמודים: 10-9-6-5. חשבו מה יהיה אז גובה קורה "C".
