שאלה מספר 4 — לוחות זמנים וסדר ביצוע (25 נקודות)

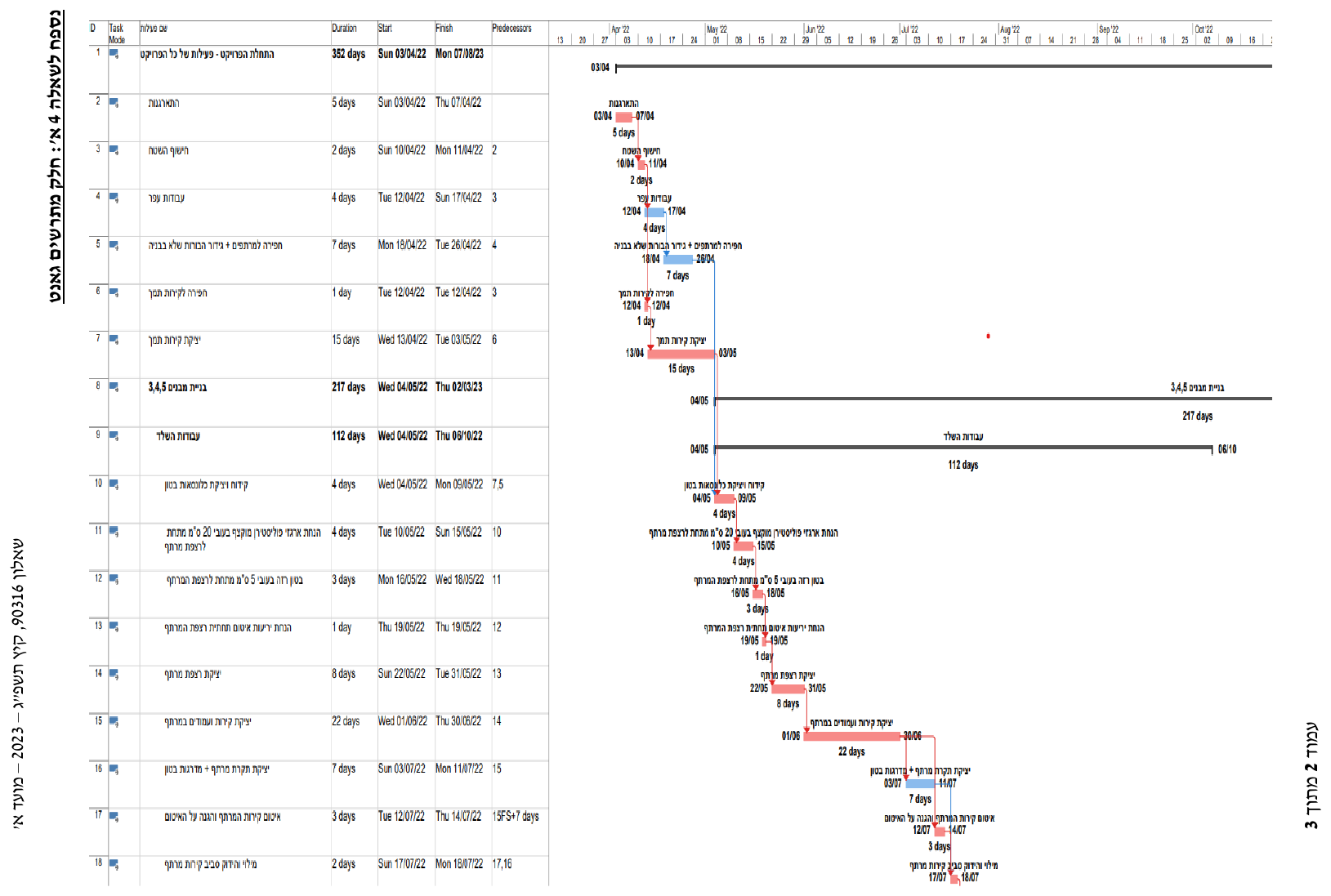

מצורף נספח לשאלה 4 א׳, שבו נתון חלק מתרשים גאנט (MS-Project) של פרויקט הקמת שכונה. ענו על השאלות.
לסעיפים ב׳–ד׳: השלימו את הטבלה הבאה והכינו תרשים גאנט.
| מס׳ | תיאור | כמות | יח׳ | תשומה / הספק | מס׳ עובדים | משך (ימ"ע) | פעילות קדם | קשר |
|---|---|---|---|---|---|---|---|---|
| 1 | התארגנות | — | — | — | — | 6 | — | — |
| 2 | ביסוס | — | — | — | — | 4 | 1 | FS/0 |
| 3 | יציקת רצפה | 180 | מ"ר | 1.2 מ"ר לשעה | 2 | ? | 2 | FS/0 |
| 4 | שלד בטון | — | — | — | — | 10 | 3 | FS/0 |
| 5 | איטום | 160 | מ"ר | 0.9 שעות למ"ר | 3 | ? | 4 | FS/+7 |
נתונים נוספים:
- העבודה מבוססת על שישה ימי עבודה בשבוע (יום שבת אינו נכלל בספירת הימים לשום מטרה).
- יום עבודה הוא בן 8 שעות עבודה (יש לעגל כלפי מעלה את ימי העבודה).
(א׳-1)א׳-1 לפי הנספח: כמה זמן לוקחות עבודות השלד (בימי עבודה)?
(א׳-2)א׳-2 לפי הנספח: מה הקשר בין חפירת קיר תמך (פעילות 6) לחפירת המרתף (פעילות 5)?
(א׳-3)א׳-3 אם רצפת המרתף (פעילות 14), שהיא קריטית, תתארך ביום אחד — האם זה ישפיע על כל הפרויקט? נמקו.
(ב׳-1)ב׳-1 השלימו בטבלה: מהו משך פעילות יציקת הרצפה (פעילות 3), בימי עבודה?
(ב׳-2)ב׳-2 השלימו בטבלה: מהו משך פעילות האיטום (פעילות 5), בימי עבודה?
(ג׳)ג׳ (6 נק׳) ציירו תרשים גאנט על הדף המצורף לשאלון (או בטבלה מסודרת), בהתאם לטבלה שמילאתם: לכל פעילות — יום התחלה ויום סיום, בהתחשב בקשרים ובימי השבת.
(ג׳-2)ג׳-2 מהו משך הפרויקט הכולל, בימי עבודה?
(ד׳)ד׳ (5 נק׳) מה יקרה למשך הפרויקט אם פעילות הרצפה (פעילות 3) תתעכב בשבוע ימים? נמקו (אפשר להוכיח בציור או בהסבר מילולי).
